2. АППАРАТНОЕ ОБЕСПЕЧЕНИЕ
2.1. Разъемы подключения
На корпусе прибора имеется 6 разъемов, 3 из которых подключаются
непосредственно к датчикам, а 3 идут на выходы.
ПРИМЕЧАНИЕ: Если вы хотите вынуть разъемы с блоков датчиков, нужно
каждый отдельный блок до упора вставить обратно в направляющую,
поворачивая за накатку на головке по часовой стрелке. Не тяните за кабель !

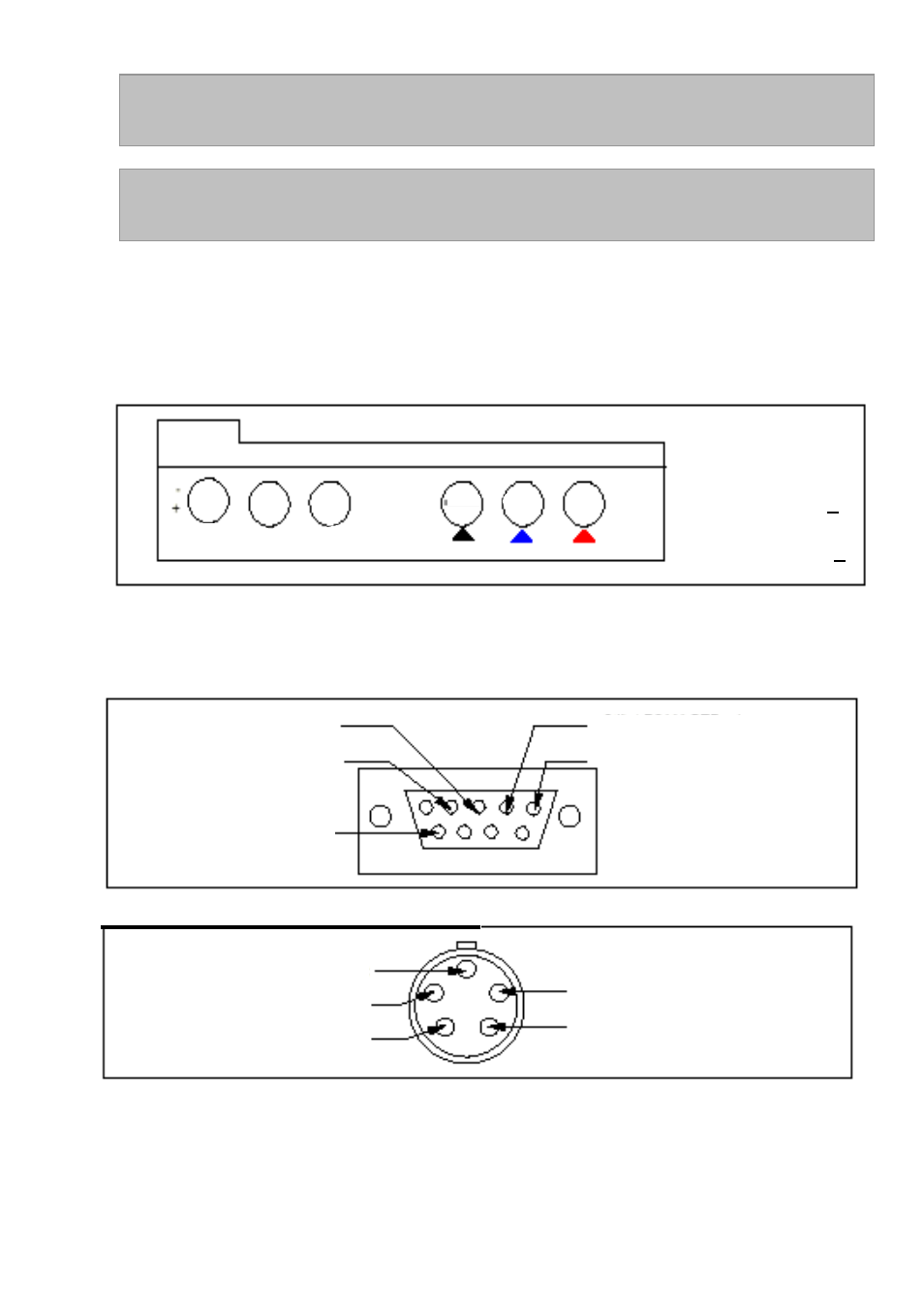

Рисунок 5.
Контакты RS-232
Вид сзади трапециевидного девятиконтактного разъема
9 В
постоянного тока,
максимум 1 А
RS-232
Выходы
импульсные
и 4-20 мА
«
Черный
»
«Синий» «Красный»
Контакты подключения выхода
4-20 мА и импульсного выхода
:
4-20 мА - «красный» - +
«черный» -
импульсный - «белый» - +
«зеленый» -
Контакт 3 RXD «белый»
Контакт 2 TXD зеленый»
Контакт 6 DSR «красный»
Контакт 4 DTR «черный»
Контакт 5 «земля», «экран».
Вид сзади пятиконтактного разъема
Контакт 1(приподнят) DSR «красный»
Контакт 2 DTR «черный»
Контакт 3 «земля» «зеленый»
Контакт 5 RXD «белый»
Контакт 4 TXD «зеленый»
