Установка для измерения расхода
3
23
OPTISONIC 6300 P
www.krohne.com
08/2013 - 4001690702 - MA OPTISONIC 6300 P R03 en
• Для перехода к следующему меню нажмите кнопку "Далее".
3.4
Шаг 3: Установка реек с датчиками
Прежде, чем устанавливать рейку, определите цвета на разъемах сенсоров. Синий сенсор должен
быть установлен дальше по потоку, а зеленый ближе.

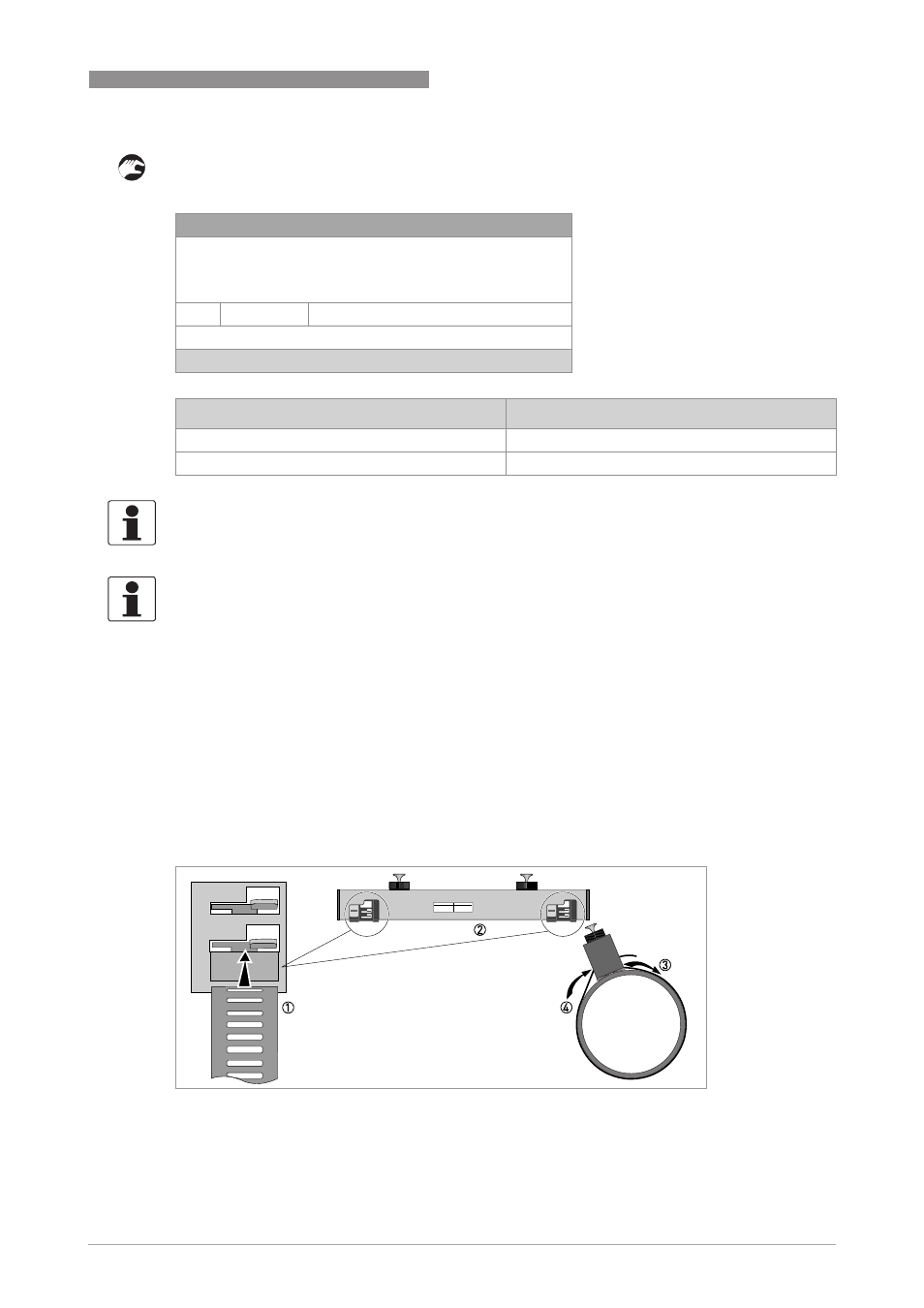

Установка рейки с помощью металлических лент (DN15...250)
Оберните металлическую ленту вокруг трубы. Поместите установочную рейку (и) на трубопровод,
включая датчики с несъемными кабелями.
1.8
Рекомендуемое положение датчика
34,30
мм
Качество сигнала
0%
<
Назад | Далее >
13-04-2010 14:11:09 13
МБ свободно
Рекомендованное расстояние [мм]
Необходимое количество реек
< 190
1
≥ 190
2
Информация!
Максимальное расстояние, которое можно охватить с одной рейки, составляет 195 мм.
Минимальное расстояние для двух реек составляет 180 мм.
Информация!
По запросу можно использовать длинную рейку OPTISONIC 6300 с
измерительными преобразователями на 0,5 МГц. С помощью нее можно измерять трубы до
DN4000.
