PROFIBUS PA
3
19
IFC 300
www.krohne.com
05/2014 - 4003669101 - AD IFC 300 PROFIBUS R01 ru

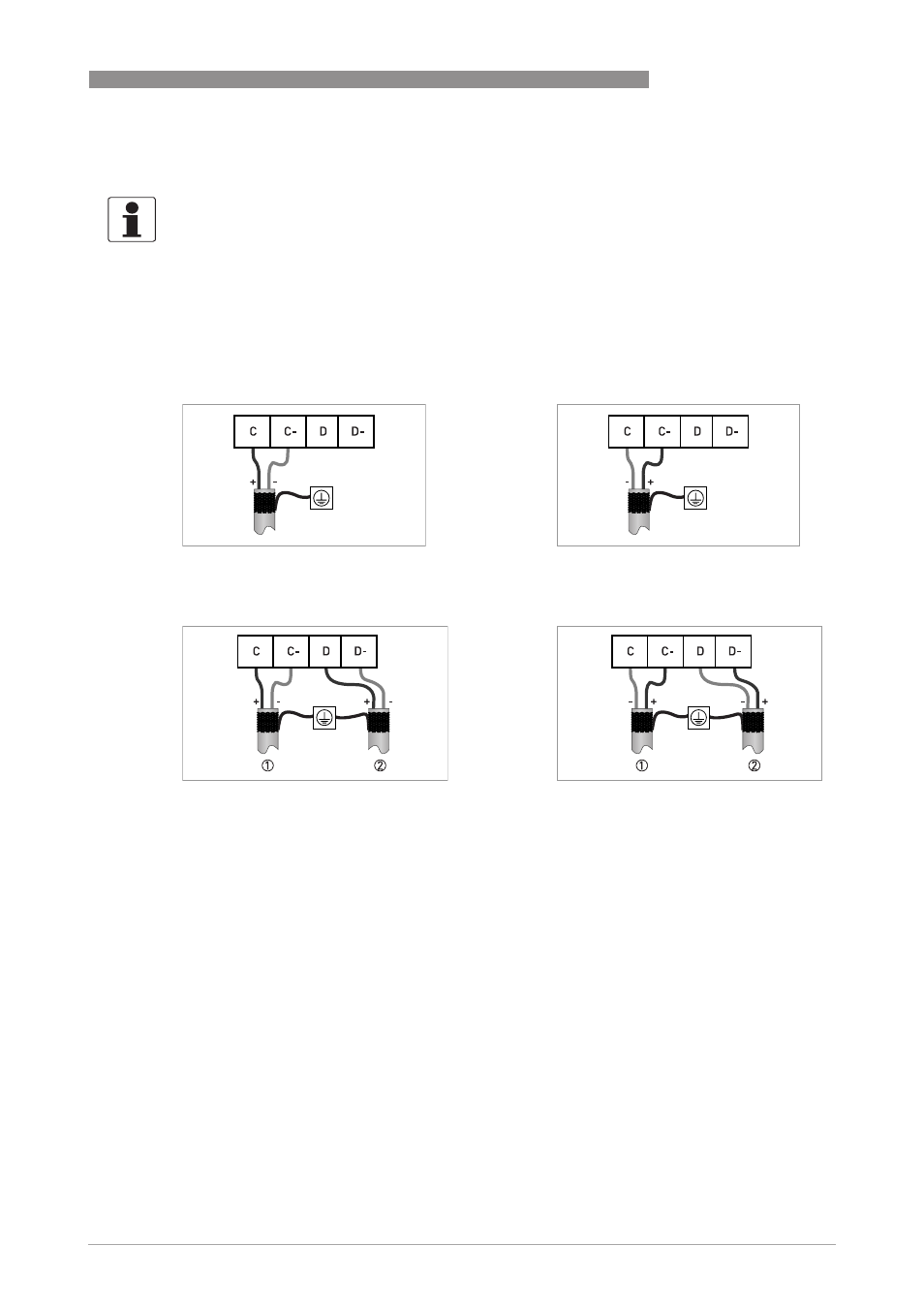

3.3 Электрическое подключение конвертера сигналов PA
Подключение к ответвлённой шине
Подключение к магистральной линии связи
Информация!
Подключение проводов между прибором и шиной PROFIBUS PA не зависит от полярности.
Интерфейс PROFIBUS PA конвертера сигналов будет работать только в том случае, если к
прибору подключен дополнительный источник питания.
Подробное описание электрических подключений приведено в руководстве для конвертера
сигналов стандартного исполнения. Смотрите также указания к использованию и установке
PROFIBUS PA (Версия 2.2, февраль 2003 PNO, № заказа: 2.092).
или
или
1 например, шина входных данных
2 например, шина выходных данных
