4
Технические характеристики
20
OPTIFLUX 4000
www.krohne.com
10/2011 - 4001419401 - QS OPTIFLUX 4000 R03 ru
4.1

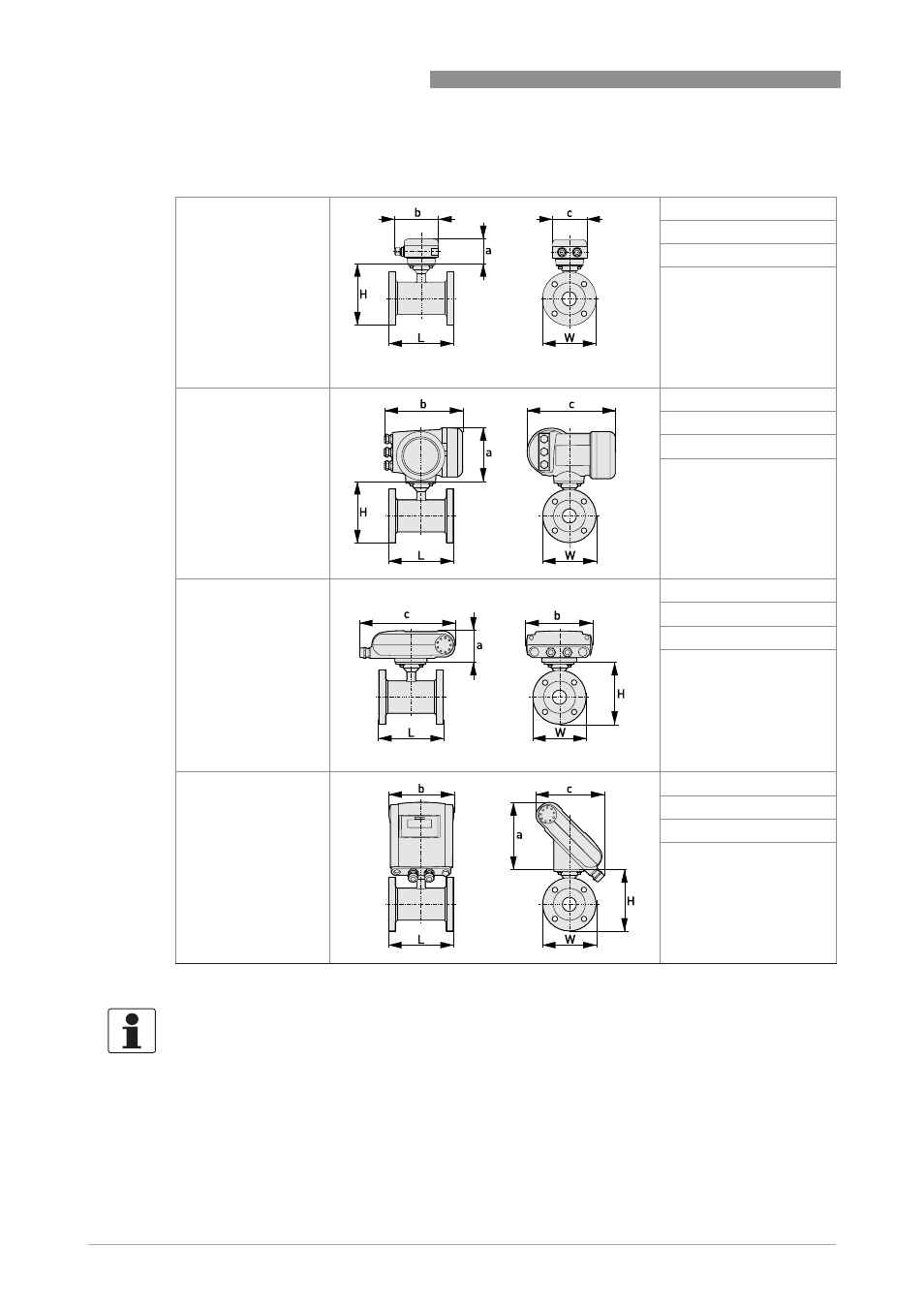

Габаритные размеры и вес
Разнесенная версия
a = 77
мм / 3,1"
b = 139
мм / 5,5"
1
c = 106
мм / 4,2"
Общая высота = H + a
Компактная версия
с IFC 300
a = 155
мм / 6,1"
b = 230
мм / 9,1"
1
c = 260
мм / 10,2"
Общая высота = H + a
Компактная версия
с IFC 100 (0°)
a = 82
мм / 3,2"
b = 161
мм / 6,3"
c = 257
мм / 10,1"
1
Общая высота = H + a
Компактная версия
с IFC 100 (45°)
a = 186
мм / 7,3"
b = 161
мм / 6,3"
c = 184
мм / 2,7"
1
Общая высота = H + a
1 Значение может варьироваться в зависимости от использованных кабельных вводов.
Информация!
• Все данные в следующих таблицах приводятся только для стандартных версий датчика.
• Электронный конвертор может быть больше, чем датчик - особенно при его малых
номинальных размерах.
• Обратите внимание, что при номинальном давлении, отличном от указанного, размеры
могут отличаться.
• Полную информацию о размерах электронного конвертора смотрите в соответствующей
документации.
