3
Электрический монтаж
16
OPTIFLUX 1000
www.krohne.com
07/2014 - 4002503102 - QS OPTIFLUX 1000 R0
6 ru
Заземляющее кольцо № 1 (опционально для DN25...150):
• Толщина: 3 мм / 0,1" (тантал: 0,5 мм / 0,02")
Примечание: При номинальных диаметрах DN10 и DN15 заземляющие кольца стандартно встроены
в конструкцию первичного преобразователя.
3.3
Виртуальное заземление для конвертера сигналов
Опция виртуального заземления для конвертера сигналов IFC 300 обеспечивает полную изоляцию
цепи измерения.
Преимущества виртуального заземления:
• Заземляющие кольца, либо заземляющие электроды могут не использоваться.
• Безопасность повышается за счёт сокращения числа потенциальных точек утечки.
• Монтаж расходомеров упрощается.
Минимальные требования:
• Типоразмер: ≥ DN10
• Электропроводность: ≥ 200 мкСм/см
• Кабель электродов: макс. 50 м / 164 фут, тип DS
3.4
Схемы соединений
P

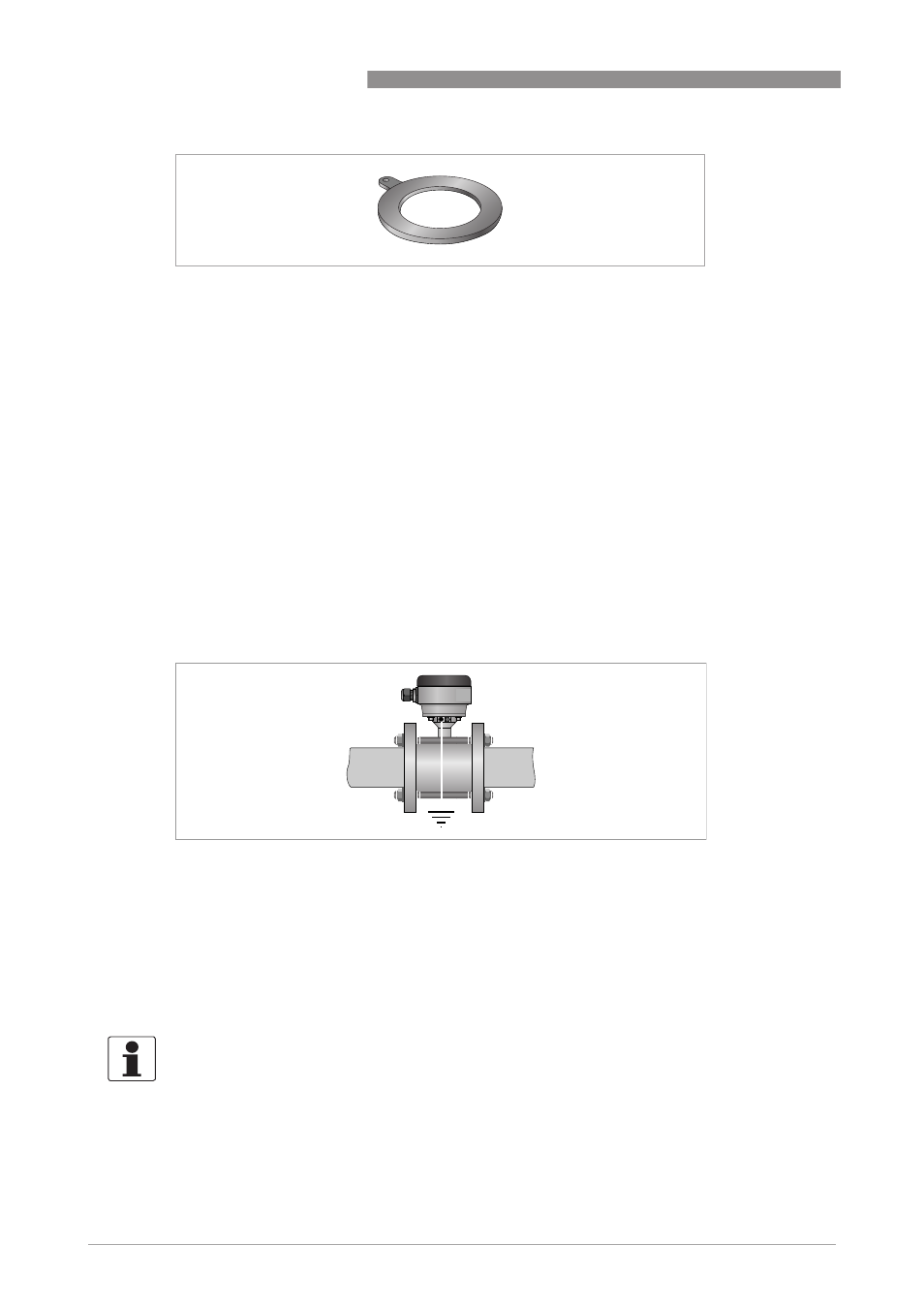

иcyнoк 3-2: Заземляющее кольцо № 1
P
иcyнoк 3-3: Виртуальное заземление
Информация!
Схемы соединений представлены в документации на соответствующий конвертер сигналов.
