Как заменить питающий кабель
Стиральная машина оснащена
специальным питающим кабелем,
который можно приобрести только в
авторизованном Центре технического
обслуживания.
Замена кабеля электропитания выполняется
следующим образом:
1. Выключите машину из электросети.
2. Отверните два винта I, снимите крышку
(рис. 3).
3. Отсоедините провода от подавителя
радиопомех F (рис. 4). Обратите внимание
на цвет и расположение проводов: синий
= провод N, коричневый = провод L.
монтаж.
3. Прокладка заземления отдельным
проводом не допускается.
4. Для доработки электрической сети
рекомендуется применять провод ППВ
3х1,5 380 ГОСТ 6223-79.
Допускается применение других марок
кабеля, обеспечивающих пожаро- и
электробезопасность при эксплуатации
машины.
Перед включением машины в сеть убедитесь,
что:
1) розетка и проводка соответствуют нормам
и выдерживают максимальную нагрузку
оборудования, указанную в
табличкехарактеристик;
2) напряжение и частота тока сети
соответствуют данным машины;
3) розетка и вилка одного типа, если нет
замените вилку или розетку, а не исполь-
зуйте переходники и удлинители;
4) розетка заземлена в соответствии с
нормами безопасности, (допускается
организация заземления рабочим нулем,
при условии, что защитная линия не имеет
разрыва и подключена напрямую в обвод
каких-либо приборов (например,
электрического счетчика);
5) после подключения питающий кабель не
находится под машиной.
ПРЕДУПРЕЖДЕНИЕ!
Производитель снимает с себя всякую
ответственность в случае любых изменений
заводских установок оборудования (элект-
рические, механические, гидравлические
параметры) или неправильного
ýëåêòðè÷åñêîão подключения.
Последним отсоедините провод
заземления . Примечание: Символы L,
N и нанесены на корпусе блока
подавления радиопомех.
4. На задней стенке слегка выдвиньте
кабельный ввод и движением вверх
вытащите питающий кабель (рис. 5).
Новый кабель электропитания
устанавливается в обратном порядке.
Положите верхнюю крышку на машину (рис.
6) и подвиньте ее вперед так, чтобы замки
вошли в отверстия. Закрепите крышку
винтами.

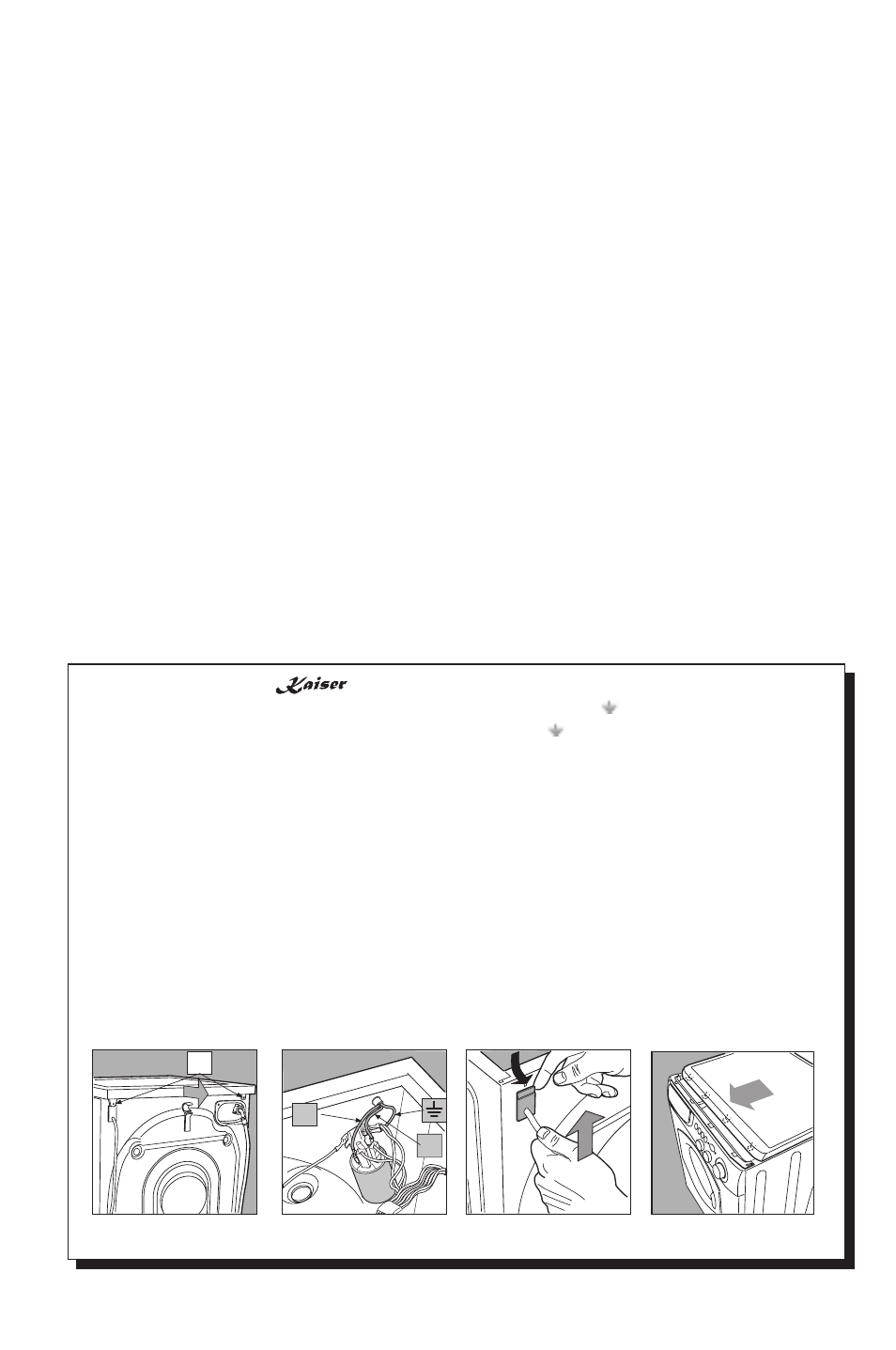

Рис. 5
Рис. 6
Рис. 4
Рис. 3
