58
Сбор точек со сдвигом
• Нажмите Сдвиг на экране Сбор данных.
• Введите имя точки со сдвигом и описание.
• Нажмите Азимут/Направ., чтобы указать, что вы будете измерять угол
азимута или направления от точки измерения до точки со сдвигом. Нажмите
Зенит/Превышение, чтобы указать, что вы будете измерять угол зенита и
наклонное расстояние или превышения и проложения от точки измерения
до точки со сдвигом.
Эти измерения вы можете выполнять с помощью компаса и рулетки, либо
лазерного дальномера. Интерфейс для лазера отображается в нижнем
правом углу: перед измерением введите высоту инструмента.
• Нажмите Измер. GNSS для сбора положения точки измерения. Критериями
принятия будут критерии, определенные для Данные.
• Нажмите Сохранить для сбора точки со сдвигом.

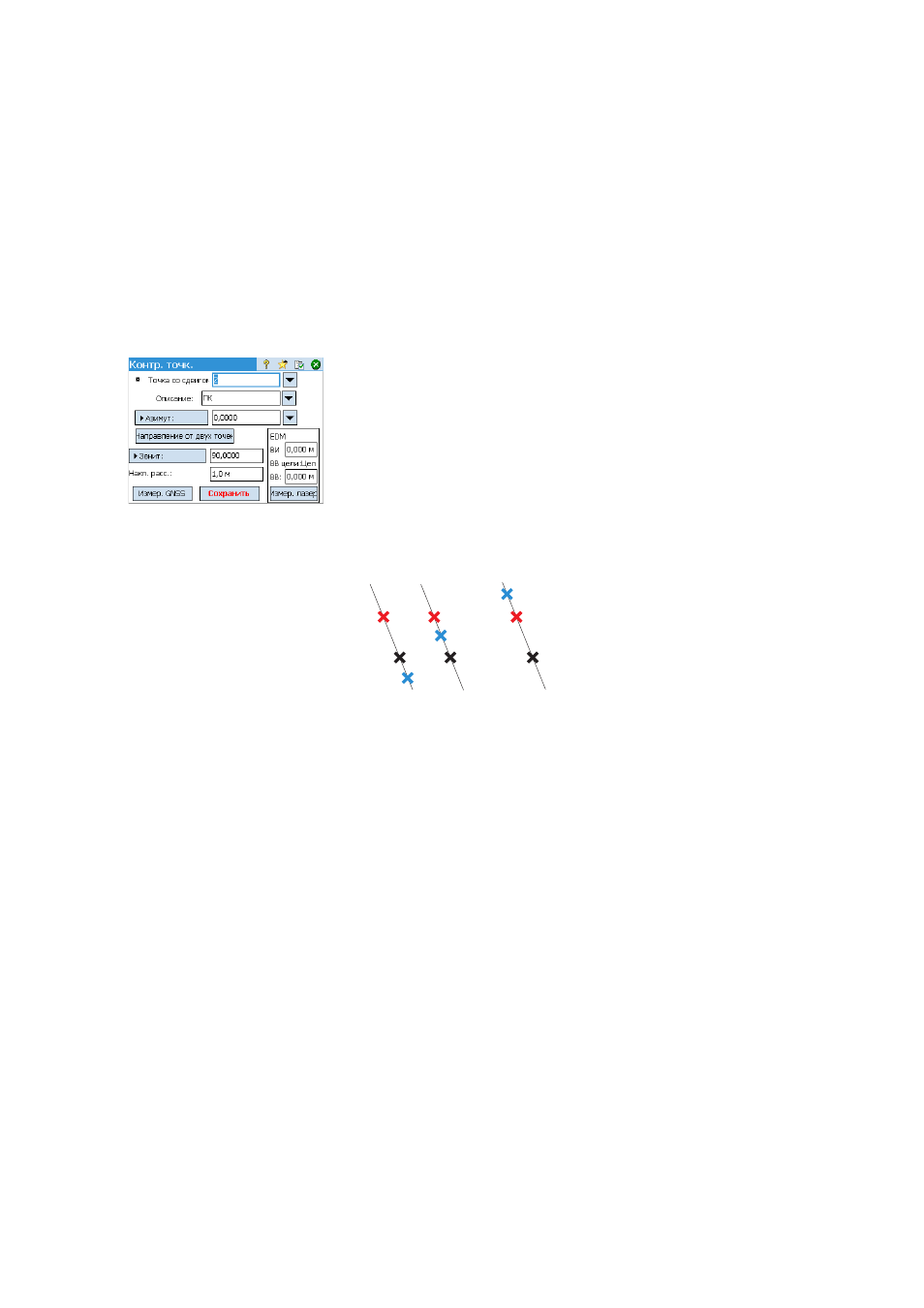

Существует другой метод для измерения направления от точки измерения до
точки со сдвигом, который состоит в сборе другой точки (3), совмещенной с
точкой со сдвигом (1) и точкой «измерения» (2). См. схемы ниже:
– Выберите подходящую точку (3) и установите над ней веху.
– Нажмите Направление от двух точек для сбора этой дополнительной точки.
Критериями принятия будут критерии, определенные для Данные.
– Затем вам будет предложено определить положение этой точки в сравнении
с точками со сдвигом и точками измерений. Это необходимо для того, чтобы
программа Survey Pro определила правильный угол: выберите Спереди, если
точка со сдвигом расположена на одном конце линии, соединяющей три
точки (см. две схемы выше, слева), или выберите Между, если точка со
сдвигом находится где-то между точкой измерения и дополнительной
точкой (см. схему выше, справа).
– Затем вы можете собрать точку измерения (2) и сохранить точку со сдвигом
(1).
1
2
3
1
2
3
1
2
3
