R Series (вкладыш) — модуль измерения пульсовой оксиметрии (SpO
2
)
8
www.zoll.com
9650-0901-29 Rev. A
3.

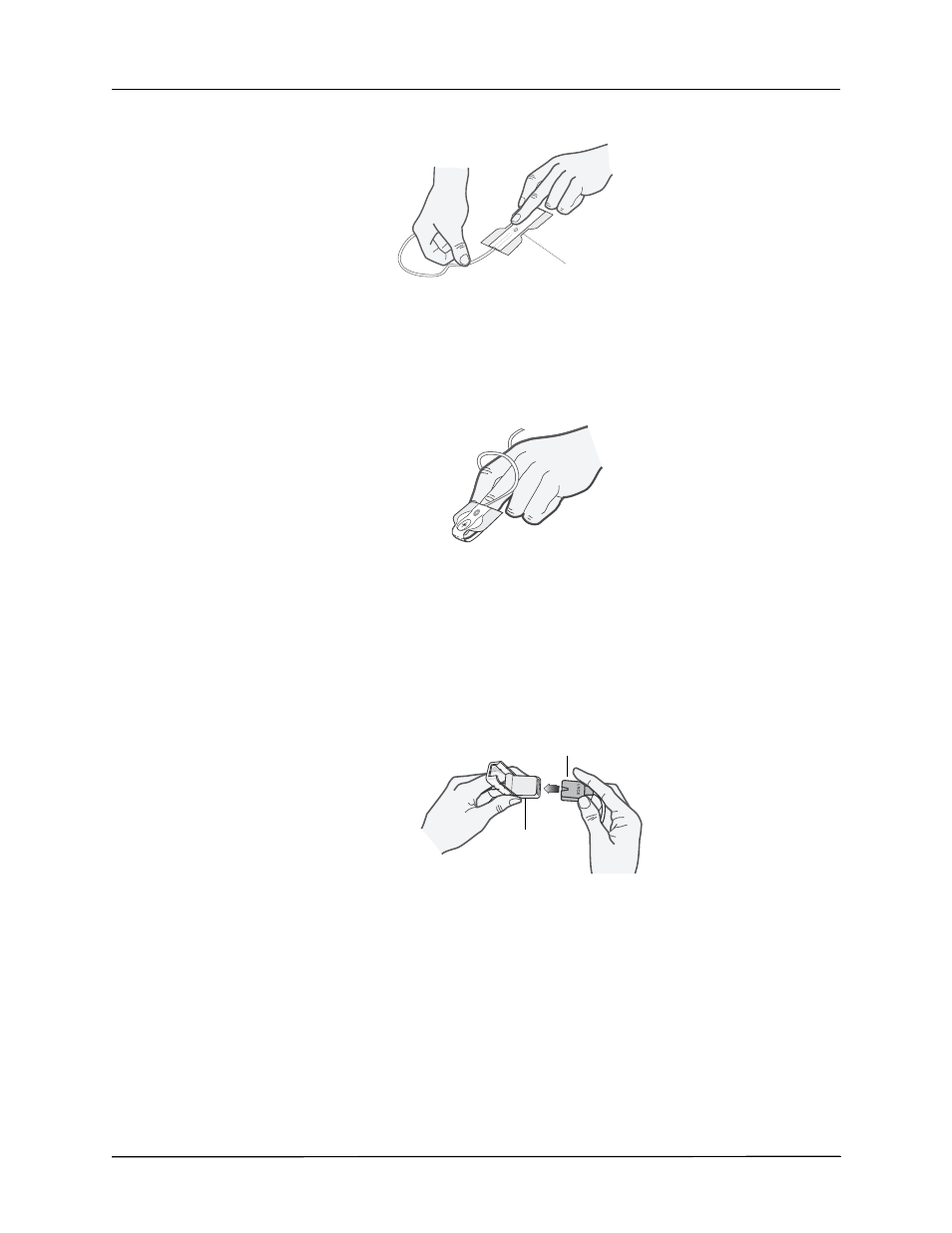

Сначала расположите датчик так, чтобы палец касался датчика со стороны детектора.
4.
Прижмите датчик к подушечке пальца рядом с его кончиком. Для точности измерений
необходимо, чтобы окно детектора было полностью закрыто.
5.
Если излучатель находится на ногте, то оберните крылышки вокруг пальца.
При правильной установке:
•
излучатель и фотодетектор выровнены по вертикали,
•
окно фотодетектора полностью закрыто пальцем,
•
ушко разъема находится наверху пальца.
6.
Снимите защитный колпачок из прозрачного пластика с конца кабеля пациента с
внутренней резьбой, затем вставьте штыревой разъем кабеля датчика в разъем кабеля
пациента до упора.
Окно детектора
Окно детектора
Разъем кабеля датчика
Разъем кабеля
пациента
