Инструкция по эксплуатации Zigmund & Shtain K 246.61 S
Страница 5

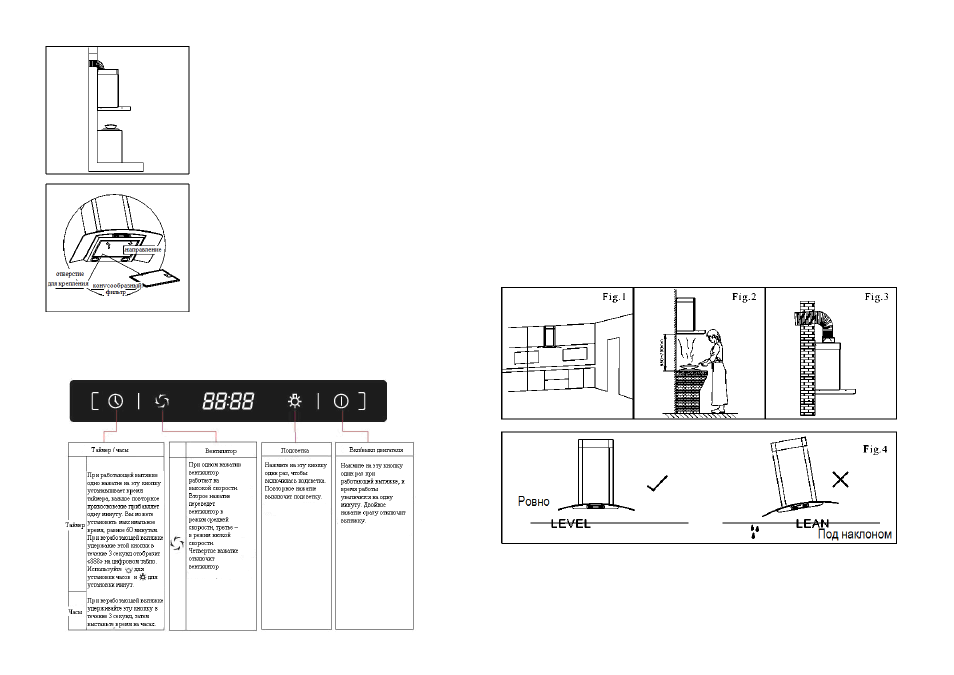

Шаг
8:
вытяните трубу выхода воздуха на улицу.
Постарайтесь,
чтобы
изгиб
трубы
составлял более 120°
.
Шаг 9:
Установите конусообразный фильтр.
Сопоставьте штифт крепления с
отверстием и аккуратно установите
фильтр по направлению стрелки.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ТРЕБОВАНИЯ К УСТАНОВКЕ
1. Не устанавливайте вытяжку в помещении, где много дверей или окон во избежание
снижения эффекта вытягивания в процессе конвекции (рис.1).
2. Устанавливайте вытяжку прямо над горелкой. Рекомендуемое расстояние
между вытяжкой и горелкой – мин. 300мм, макс. 350 мм (рис.2).
3. Для наилучшего результата, не удлиняйте трубу на выходе слишком сильно,
постарайтесь как можно меньше ее перегибать, убедитесь в том, что соединение
герметично (рис. 3).
4. После установки вытяжки на стену убедитесь в том, что вытяжка весит ровно и
вертикально(рис. 4).
5. Выход воздуха не должен быть соединен с дымоходами труб или
трубопроводами газов горения. Ни при каких обстоятельствах выход воздуха
не должен быть соединен с дымоходами вентиляции, перед которыми
установлены устройства сжигания топлива.
