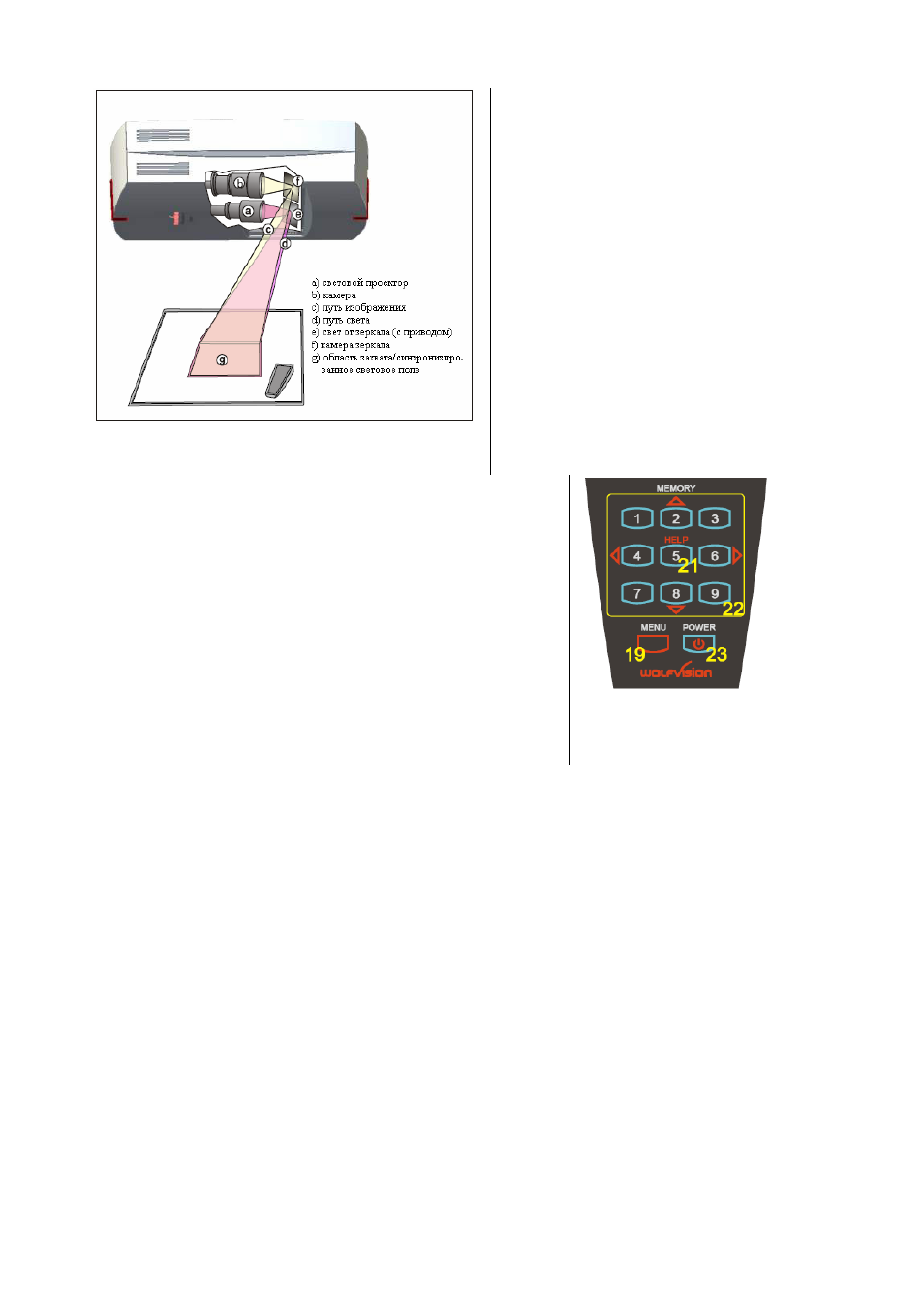

КАК РАБОТАЕТ ВИЗУАЛИЗАТОР VISUALIZER
Световой проектор (a), расположенный
внутри прибора, проецирует световое
поле (g) такого же размера, как и
область захвата встроенной камеры,
через
зеркало
(e)
oна
рабочую
поверхность.
записывается камерой (b), которая
получает изображение по той же
траектории с зеркала (f).
Линзы светового проектора (a) и камеры
(b) синхронизированы. Таким образом,
размер светового поля на рабочей
поверхности
будет
меняться
с
изменением пользователем параметра
увеличения (ZOOM) камеры.
Данная система сканирования и
освещения является глобальным
патентом от фирмы WolfVision.
ОСНОВНЫЕ ПОДГОТОВИТЕЛЬНЫЕ
МЕРОПРИЯТИЯ
1
Подсоедините силовой кабель к прибору
(#28) и воткните его в электросеть.
2
Если вы хотите подключить контрольный
монитор, то используйте для этой цели
разъем Preview RGBHV (#32)
3. Подключите большой видеомонитор или проектор
к одному из разъемов Visualizer. Как правильно
выбрать разъем – см. стр. стр. 12 и 13!
4.
Переведите главный силовой выключатель (#26) на приборе в положение "I"
(Индикатор состояния указывает, что питание подано).
5.
Нажмите кнопку POWER/СЕТЬ (#23) на пульте дистанционного управления. Сейчас
Visualizer запускает “power-on preset/инициализация настроек при включении
питания” (автоматическая фокусировка формата DIN A5 на рабочей поверхности,
размер области захвата зависит от высоты установки прибора Visualizer), во время
которой мигает зеленый светодиод (#26). Как только зеленый светодиод
перестанет мигать и будет гореть непрерывно, Вы может приступить к работе с
прибором Visualizer. (Поведение прибора при включении питания или после
нажатия кнопки POWER/СЕТЬ может меняться в экранном меню прибора. (см. стр.
9).
УСТАНОВКА
Когда прибор включается в первый раз, то Подстройка по Высоте/Height Adjustment
запускается автоматически. Потолочный Visualizer предустановлен на расстояние 2
м(78.76 дюймов). В большинстве случаев при монтаже высота установки будет
отличаться от этой, поэтому необходимо будет сделать следующие корректировки:
1
Подстройка фокуса камеры и света
2
Выравнивание светового поля и поля камеры
ПРИМЕЧАНИЕ: Эта настройка единовременная, ее необходимо будет повторить только
тогда, если расстояние между прибором Visualizer и столом поменяется! -за подробностями
обращайтесь к руководству по установке
