2

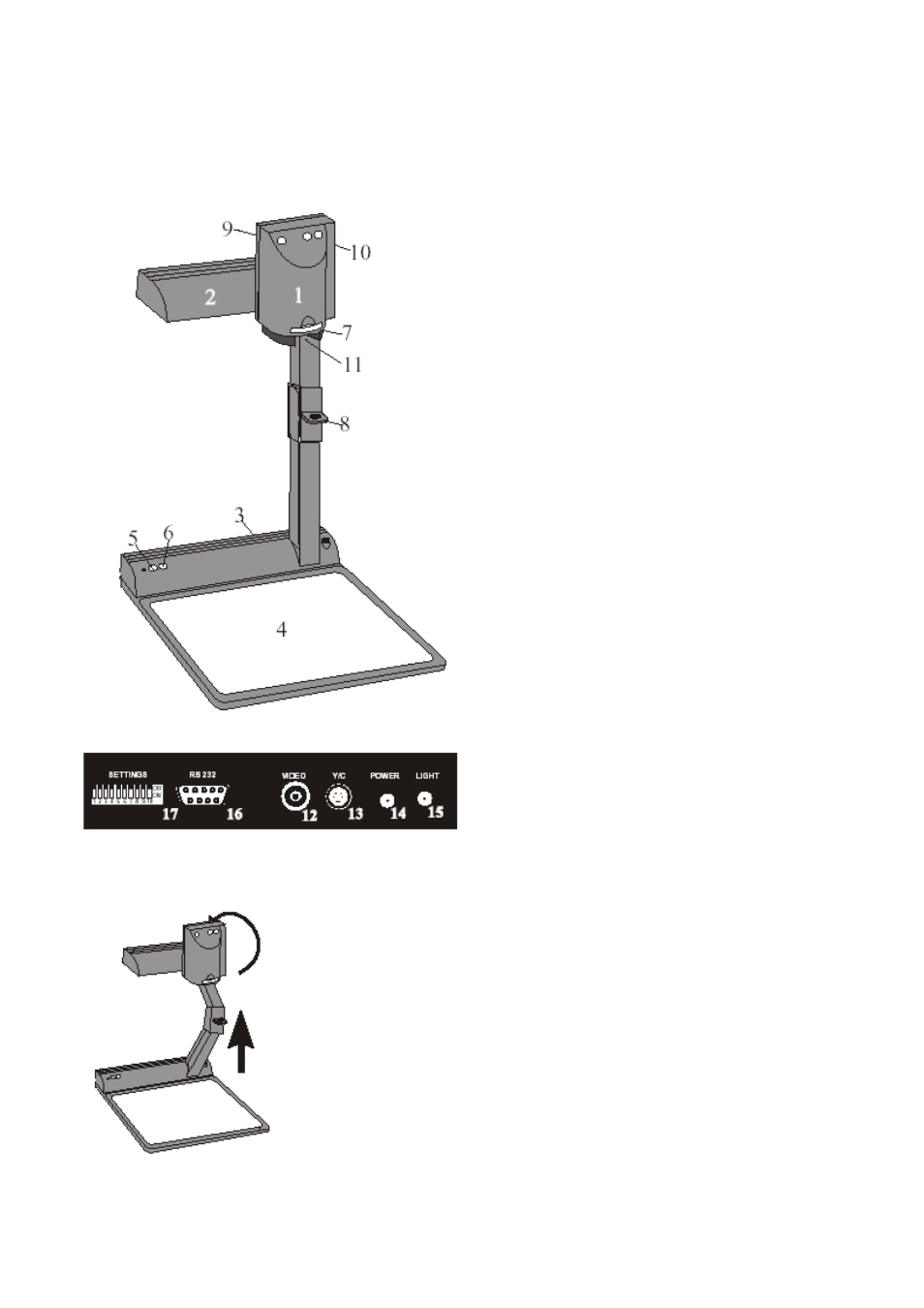

Наименование основных частей портативной документ-камеры
Разъемы:
Подготовка к работе
1. Потяните штатив вверх за кольцо 8.
2. Поверните головку документ-камеры 1 и направьте ее на
рабочую поверхность 4.
3. Подключите выход блока питания к входу питания 14.
4. Подключите телевизионный экран, видеопроектор или
видеомагнитофон к выходам видеосигнала 12 или 13.
5. Включите питание документ-камеры кнопкой 5.
Предварительные установки при включении питания
Данные установки автоматически активизируются при включении
питания: размер 20 х 15 см (формат А5), автофокус, автоматическая
настройка яркости, включенный выходной сигнал изображения.
1. Головка камеры
2. Подсветка
3. Разъемы для подключения (на задней панели, как
показано ниже)
4. Рабочая поверхность
5. Кнопка включения/ выключения питания POWER
6. Кнопка подсветки LIGHT (работает как баланс
белого, если держать нажатой 3 секунды - см. стр. 5)
7. Линзы для работы с близко расположенными
объектами
8. Вытяжное кольцо
9. Кнопка включения/ отключения автофокуса
(индикатор выше этой кнопки светится, когда
автофокус включен)
10. Кнопки увеличения и уменьшения изображения
11. Паз для показа слайдов (только VZ-7D)
12. Выход композитного видеосигнала
13. Выход сигнала Y/C (S-Video)
14. Вход питания постоянного тока 12 В
15. Выход питания постоянного тока для планшета
подсветки
16. Вход RS-232 для управления (только VZ-7D)
17. Переключатели установок (только VZ-7D) - только
для опытных пользователей
