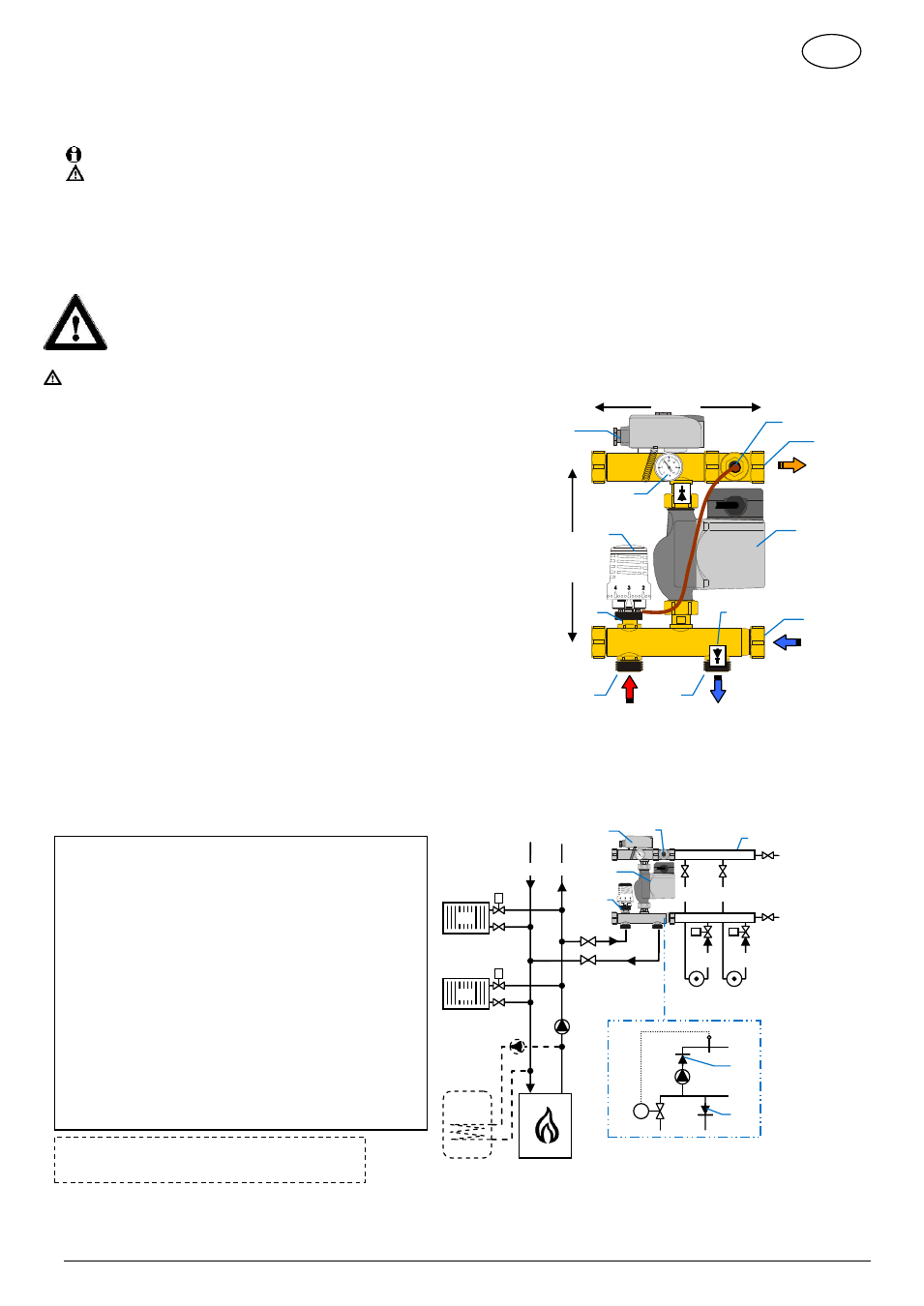

MuB_7010671_FRG3015-F_RU

Te

хнические изменения возможны

Страница 2

RU

2.

СИМВОЛЫ И СОКРАЩЕНИЯ

В данном руководстве используются следующие символы и сокращения:

Ссылка на другие разделы руководства или руководства по эксплуатации других продуктов

Важная информация и рекомендации

Символ опасности или важное указание по эксплуатации

FRG

Регулирующий модуль FRG3015F

ВР

Внутрення резьба

НГ

Накидная гайка

НР

Наружная резьба

АТ

Аварийный термостат


3.

ТЕХНИКА БЕЗОПАСНОСТИ

Перед монтажом модуля необходимо обесточить систему отопления!
Все работы по монтажу и техническому обслуживанию модуля проводить в обесточенном состоянии.
Подключение и ввод в эксплуатацию модуля могут проводиться только квалифицированными специа-
листами. При монтаже модуля должны выполняться национальные нормы и предписания (VDE 0100
для Германии).

Модуль не имеет защиты от брызг или капель, поэтому должен устанавливаться в сухом месте.


4.

ГАБАРИТЫ И КОНСТРУКЦИЯ

5.

МОНТАЖ И ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

5.1.

М

ОНТАЖ РЕГУЛИРУЮЩЕГО МОДУЛЯ

Конструкция модуля рассчитана на его прямое подключение к коллектору 1" НР с плоскими уплотнениями.
При монтаже модуля не допускайте повреждения и изгибов электрокабелей насоса и накладного термостата, а
также капилляра выносного датчика. Также не допускайте натяжение электрокабеля. При подключении модуля к
системе отопления не перепутайте подающий и обратные трубопроводы (рис.2 и 3).

1

Генератор тепла

2

Циркуляционный насос контура радиаторов
(первичный контур)

3

Подающий трубопровод контура радиаторов

4

Обратный трубопровод контура радиаторов

5

Радиатор

6

Теплые полы: подающий трубопровод

7

Теплые полы: обратный трубопровод

8

Коллектор теплых полов (напр. HKV-Т, HKV2013A)

9

Коллекторные концевые группы (напр. Quattro c
функцией дренажа, наполнения и развоздушивания)

10

Термостатический клапан с термоголовкой

11

Циркуляционный насос теплых полов

12

АТ (аварийный накладной термостат)

13

Выносной датчик температуры подачи теплых полов

14.1

Обратный клапан (защита насоса)

14.2

Обратный клапан (подключение обратного патрубка)

15

Шаровой кран (рекомендация)

16

Бак аккумулятор (бойлер)

17

Насос бака аккумулятора (бойлера)

9

8

9

Контур1

1

2

3

5

5

10

11

12

13

15

4

16

17

6

7

6

7

T

K

Рис.3

Контур2

14.2

14.1

1:

Подача в теплые полов (1" НГ)

2:

Обратка из теплых полов (1" НГ)

3:

Подача из контура котла / радиатров (1" НР)

4:

Обратка в контур котла / радиатров (1" НР)

5:

Циркуляционный насос

6:

Термоголовка

7:

Термостатический клапан

8:

Обратный клапан

9:

Термометр (температура подачи теплых полов)

10:

АТ (аварийный накладной термостат)

11:

Эксцентрик с погружной гильзой для выносного датчика
температуры подачи

Рис.2

1

2

210

мм

3

4

5

6

7

8

9

10

11

192

мм
