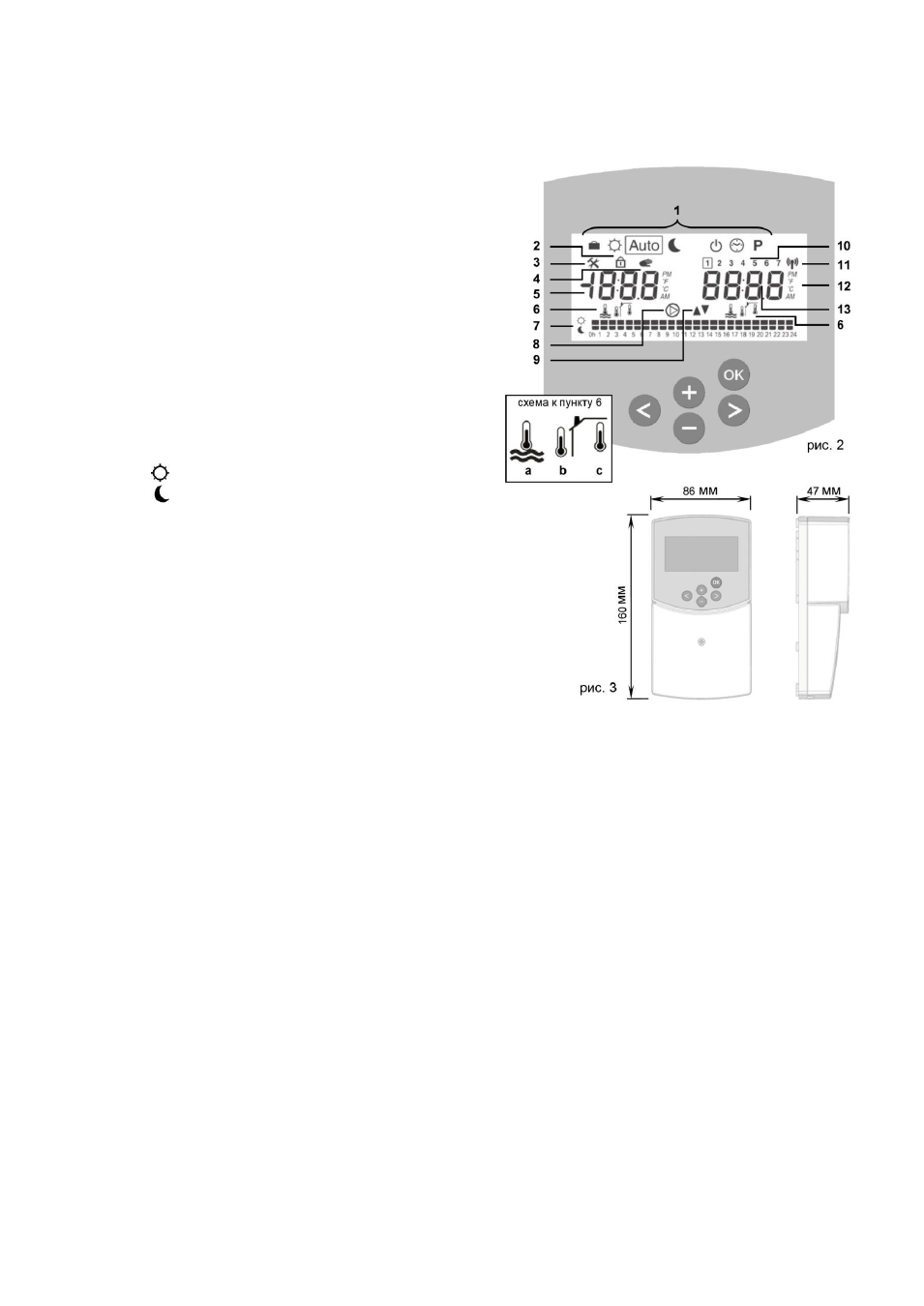

4. ЖК-экран
1:
Символьное табло
2:
Символ при активировании блокировки
клавиатуры
3:
Сервис меню
4:
Ручной режим/программа ручной коррекции
активна (на табло выводится разница
температур)
5: a
) Указатель температуры (
0
С/
0
F)
б) Указатель времени (12 ч /24 ч)
6:
Символы для указателя температуры
а) Температура подачи
б) Наружная температура
с) Комнатная температура (если подключен
соответствующий датчик)
7:
Графическая индикация очередности
выполнения программы
Дневная температура
Пониженная температура
8:
Индикатор работы циркуляционного насоса
9:
Установка положения сервопривода
▲ открытие сервопривода
▼ закрытие сервопривода
10:
День недели (1 = понедельник 2 = вторник)
11:
Символ передачи радиосигнала (опция)
12:
а) символ указания температуры в
0
С/
0
F
б) символ AM/PM в 12-ти часовом формате
13: a
) Указатель температуры (
0
С/
0
F)
б) Указатель времени (12 ч /24 ч)
5. Монтаж и электрическое подключение
5.1. Монтаж модуля
Модуль должен быть смонтирован непосредственно на подготовленную, сухую и прогрунтованную
поверхность стены. Для этого удалите переднюю крышку прибора (рис. 4 a) и закрепите прибор на
стене, используя винты и дюбеля соответствующих диаметров (в комплект поставки не входят)
(
рис. 4 б). для того, чтобы получить доступ к верхнему отверстию под винт, необходимо с помощью
ножа удалить клейкую ленту в соответствующем месте прибора (см. рис. 4 б)
Поскольку регулятор уже имеет кабель для соединения с насосом, сервоприводом, ограничителем
температуры, температурными датчиками и т. д., надо помнить о том, чтобы кабель не был
поврежден или перерезан при монтаже. Так же не допускается растяжение кабеля. Фиксация
кабеля питания осуществляется при помощи специальной клеммной колодки, уменьшающей
растягивающие усилие на модуль (см рис 4 с).
В случае, когда управляющий модуль поставляется вместе с модулем FRG или Flowbox, и
смонтирован на единой монтажной плате с модулем FRG, установка должна производится так же
непосредственно на этой монтажной плате.
В целях обеспечения лучшего доступа к регулирующему модулю, он должен монтироваться не на
регулирующем модуле (FRG или Flowbox), а в другом месте. При этом необходимо следить за
правильным соединением кабеля подключения. Правила подключения описаны в пункте 5.2.
