Руководство по монтажу и эксплуатации комнатного термостата WFHT-LCD
Служебное меню
Нажмите кнопку ОК в течении 5 секунд для перехода в служебное меню. Кнопками +/-
передвигайтесь по меню, кнопкой ОК выбирайте параметр, который хотите изменить. Кнопками +/-
установите желаемое значение, нажмите ОК для подтверждения, переходите к следующему
пункту меню. После установки параметров нажимайте «+» или «-», пока на экране не высветится
«End
». Нажмите ОК для выхода из служебного меню.
Параметры служебного меню (заводские установки выделены подчеркиванием):
J0:
о
С/
о
F
– отображение температуры в градусах Цельсия или Фаренгейта
J1: Hot/Cold
– выберите Hot для системы отопления, Cold для системы кондиционирования
Сy: Длина цикла при пропорционально-интегральном регулировании (15 минут по умолчанию)
bp:
Полоса при пропорционально-интегральном регулировании (2.0
о
С по умолчанию)
J4: NC/NO
– выберите NC для нормально закрытых сервоприводов, NO для нормально открытых
J5:
Выберите PnP для того, чтобы термостат включал сервопривод на 1 минуту в сутки при
фиксации 24 часов бездействия для предотвращения закисания вентиля в летний период
J6: Air/Flr
– поддержание температуры по внутреннему (температуры воздуха) или наружному
(температуры поверхности пола) датчику (если он подключен)
J7: rEG (
пропорционально-интегральный) или HYs (гистерезисный) способ регулирования
Cp:
Температурная компенсация (2.0
о
С/3.6
о
F).
Параметр должен выставляться профессионалом!
Ао: Калибровка внутреннего датчика. По умолчанию – нулевая компенсация
Fo:
Калибровка наружного датчика. По умолчанию – нулевая компенсация
FL:
Ограничение температуры поверхности пола снизу (если наружный датчик подключен). По
умолчанию 5
о
С/41
o
F
FH:
Ограничение температуры поверхности пола сверху (если наружный датчик подключен). По
умолчанию 28
о
С/82
o
F
CLr:
Нажмите OK в течение пяти секунд для возврата к заводским установкам
End:
Нажмите OK для выхода из служебного меню

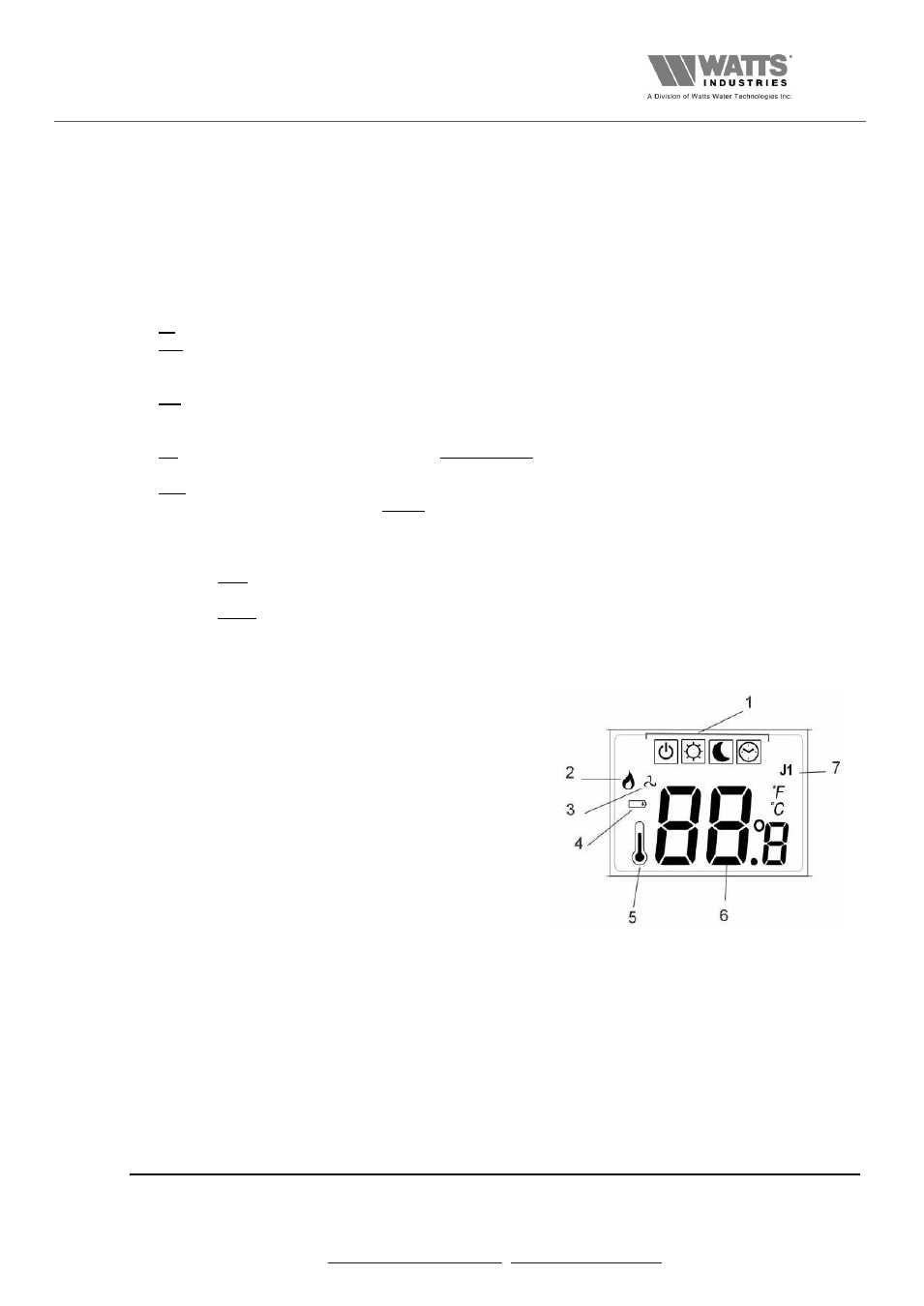

ЖК-дисплей:
1. Пользовательское меню (см.)
2. Идет нагрев (для системы отопления)
3. Идет охлаждение (для системы кондиционирования)
4. Необходимо заменить элементы питания
(для радио-версии)
5. Если пиктограмма светится, на дисплее отображена
текущая комнатная темпертура
6. Установленная или текущая комнатная температура
7. Отображение устанавливаемого параметра
(в служебном меню, см.)
Технические характеристики:
Точность измерения температуры
0,1
о
С
Рабочая температура
0
– 50
о
С
Пределы регулирования
5
– 37
о
С, шаг 0,5
о
С
Пределы регулирования по наружному датчику
10
– 40
о
С
Характеристика регулирования
Статический гистерезис 0,3
о
С или ПИ
Питание
24 В ± 10% /
220 В ± 10%
Класс защиты
II
– IP 30
Мощностной выход:
15 Вт
75 Вт
Датчик температуры пола
NTC, длина кабеля 3 м
