30
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ
Перед тем как приступить к выполнению какой-либо операции по текущему обслуживанию,
следует перекрыть газ и отключить прибор от электросети.
11) ЗАМЕНА ДЕТАЛЕЙ
Для замены деталей, расположенных во внутренней части прибора, следует снять решетки и
конфорки, для этого надо открутить винты крепления конфорок “V” (рис. 14), открутить винты,
расположенные на нижней части рабочей поверхности, снять ручки, а затем снять верхнюю панель.
После выполнения вышеописанных операций можно заменять конфорки (рис. 15), вентили (рис. 16)
и детали электрооборудования (рис. 17).
Рекомендуется менять прокладки “D” при каждой замене вентилей, чтобы обеспечить полную
герметичность между корпусом и рампой.
Смазка вентилей (см. рис. 18 - 19)
Если становится трудно поворачивать вентиль, следует незамедлительно произвести его смазку, в
соответствии со следующими инструкциями:
-
выньте корпус вентиля.
- Очистите конус и гнездо, в которое он вставляется тряпкой, смоченной растворителем.
- Нанесите на конус небольшое количество соответствующей смазки.
- Вставьте конус в гнездо и поверните несколько раз, затем снова выньте, удалите излишки смазки
и проверьте, чтобы отверстия для газа не были забиты смазкой.
- Установите все детали на место в обратном порядке.
- Проверьте герметичность при помощи мыльного раствора. Запрещается использовать для этих
целей открытое пламя.
Для облегчения работ по техническому обслуживанию далее приводится таблица с типами и
сечениями подводящих кабелей.

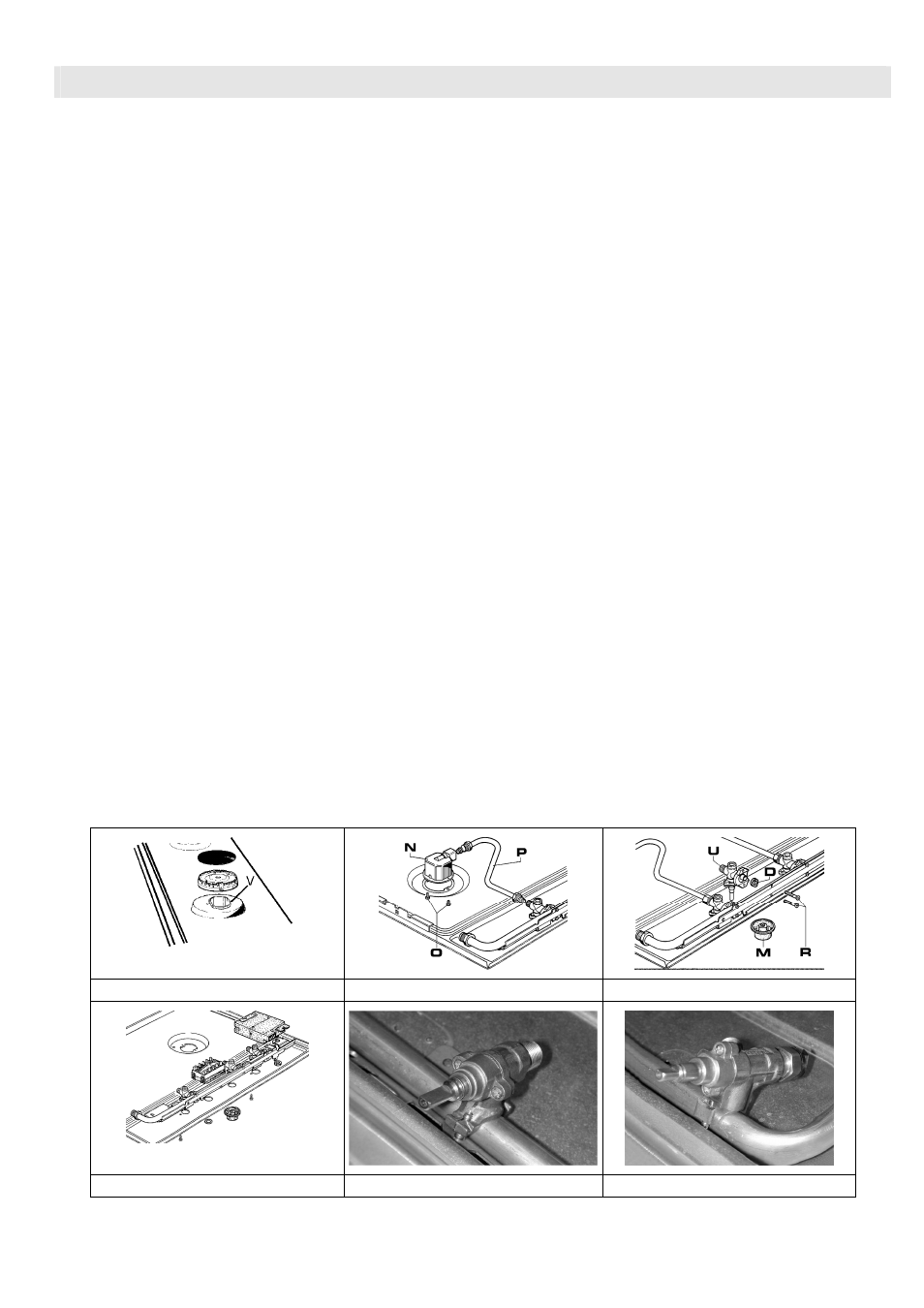

РИС. 14 РИС. 15 РИС. 16
РИС. 17 РИС. 18 РИС. 19
