ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
6
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ
УСТАНОВЩИКОВ
Установка, регулировка, переналадка и
работы по текущему обслуживанию,
перечисленные в данном разделе, должны
выполняться только специально
подготовленными специалистами.
Изготовитель не несет ответственность
за ущерб людям или имуществу, который
может быть нанесен вследствие
неправильной установки прибора.
Устройства безопасности или
автоматической регулировки приборов в
течение срока их службы могут быть
модифицированы только производителем
или авторизованным поставщиком.
3) ВСТРАИВАНИЕ ВАРОЧНОЙ
ПОВЕРХНОСТИ
После снятия наружной упаковки и внутренних
упаковочных элементов для подвижных
деталей проверьте внешний вид и
комплектность прибора. В случае сомнений не
пользуйтесь прибором. Для решения вопросов
по претензиям обратитесь в торгующую
организацию.
Детали упаковки (картон, пластиковые
мешки, пенопласт и т. д.) не следует
оставлять в местах доступных для
детей, поскольку они представляют
собой потенциальный источник
опасности.
На поверхности рабочего стола следует
сделать прямоугольное отверстие для
встраивания варочной поверхности, размеры
которого приведены на рис. 7. Предварительно
следует проверить соответствие минимальных
допусков между поверхностью, боковой и
задней стенками. Подвесные полки или
вытяжки следует устанавливать на высоте не
менее 760 см от поверхности прибора (см. рис.
7 и 8).
В соответствии с действующими
нормами газовой безопасности
полностью газовые и комбинированные
приборы относятся к 3 классу и на них
распространяются все нормы
безопасности, предусмотренные для этих
приборов.
4 ) К Р Е П Л Е Н И Е В А Р О Ч Н О Й
П О В Е Р Х Н О С Т И
Прибор снабжен специальной прокладкой,
предназначенной для предотвращения
попадания жидкости внутрь мебели. Для
правильной установки прокладки просим
тщательно выполнять приведенные ниже
инструкции:
- снимите полоски прокладки с держателей,
следя, чтобы от прокладки не оторвалась
прозрачная защитная бумага.
- Переверните рабочую поверхность, Правильно
расположите прокладку “E” (рис. 9) под краями
рабочей поверхности таким образом, чтобы
внешняя сторона прокладки точно совпадала с
внешним краем рабочей поверхности. Края
полосок должны совпадать, не выступая друг
над другом.
- Наложите прокладку на рабочую поверхность,
равномерно распределив ее пальцами.
Снимите с прокладки полоску защитной бумаги
и вставьте рабочую поверхность в
подготовленное в мебели отверстие.
- Закрепите рабочую поверхность скобами „S”,
совместив их выпуклую часть с прорезями в
нижней части „Н” и прикрутив винтами „F” (см.
рис. 10).
- Во избежание случайного соприкосновения с
горячей варочной панелью во время
проведения работ, необходимо установить
деревянную прокладку, прикрученную болтами
на минимальном расстоянии 60 мм от верха
(см рис. 7).

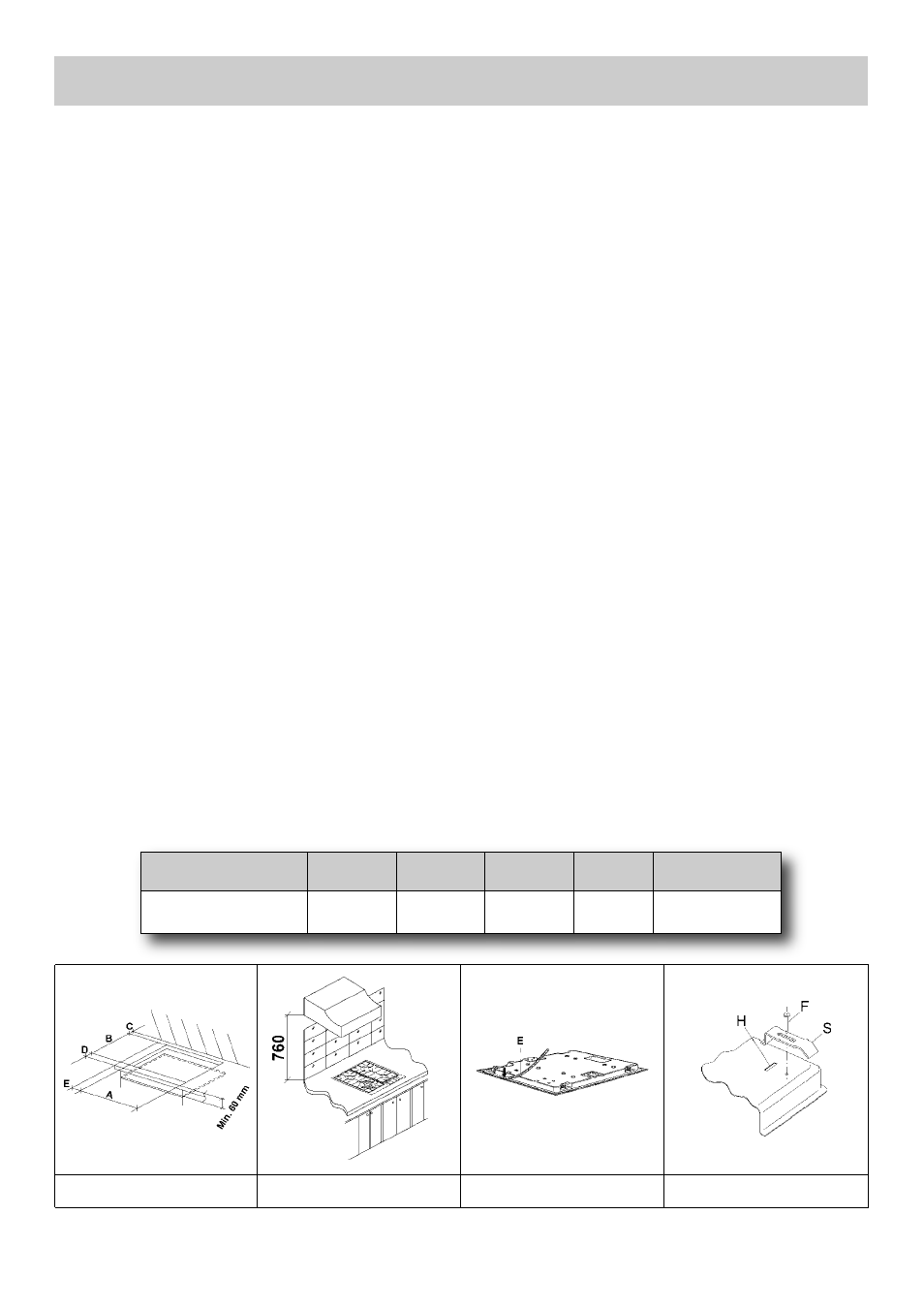

РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ
РАБОЧЕЙ ПОВЕРХНОСТИ (мм)
РИС. 7 РИС. 8 РИС. 9 РИС. 10
A B C D E
4F 553 473 63.5 63.5 100 мин.
