4) КРЕПЛЕНИЕ РАБОЧЕЙ ПОВЕРХНОСТИ
Прибор снабжен специальной прокладкой,
предназначенной для предотвращения
попадания жидкости внутрь мебели. Для
правильной установки прокладки просим
тщательно выполнять приведенные ниже
инструкции:
- снимите с варочной поверхности все
подвижные детали.
- Разрежьте прокладку на 4 части требуемой
длины для размещения по 4-м краям
варочной поверхности.
- Переверните рабочую поверхность,

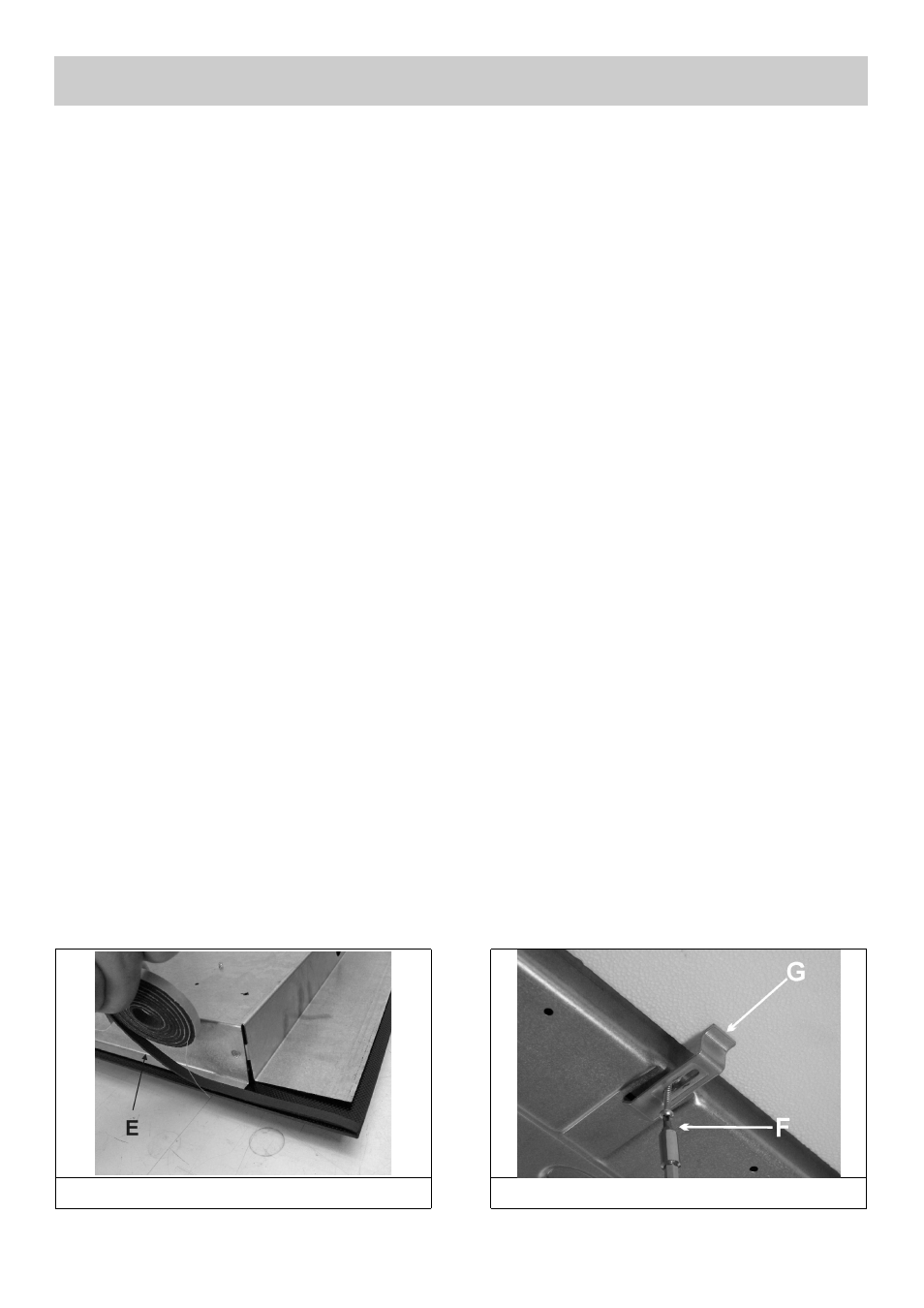

Правильно расположите прокладку “E”
(рис. 11) под краями рабочей поверхности
таким образом, чтобы внешняя сторона
прокладки точно совпадала с внешним краем
рабочей поверхности. Края полосок должны
совпадать, не выступая друг над другом.
- Наложите прокладку на рабочую поверхность,
равномерно распределив ее пальцами.
- Установите варочную поверхность в
отверстие для встраивания и закрепите ее
соответствующими винтами “F” крепежных
петель “G” (см. рис. 12).
- Во избежание случайного соприкосновения с
горячей варочной панелью во время
проведения работ, необходимо установить
деревянную прокладку, прикрученную
болтами на минимальном расстоянии 60 мм
от верха (см рис. 9).
- Д л я к р е п л е н и я э т о г о и з д е л и я н а
поддерживающую структуру, рекомендуется не
использовать механические или электрические
закрутки и не сильно надавливать рукой на
крепежные крючки.
ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
РИС. 11
РИС. 12
