- 2 -
контактами к себе, защелкой кверху, освободите провода:
- Зеленый с Красной полосой
- Черный
Чтобы освободить терминал, поднимите пластиковую защелку над
металлическим контактом с помощью иглы или шлицевой часовой
отвертки. Аккуратно вытяните провода сзади.

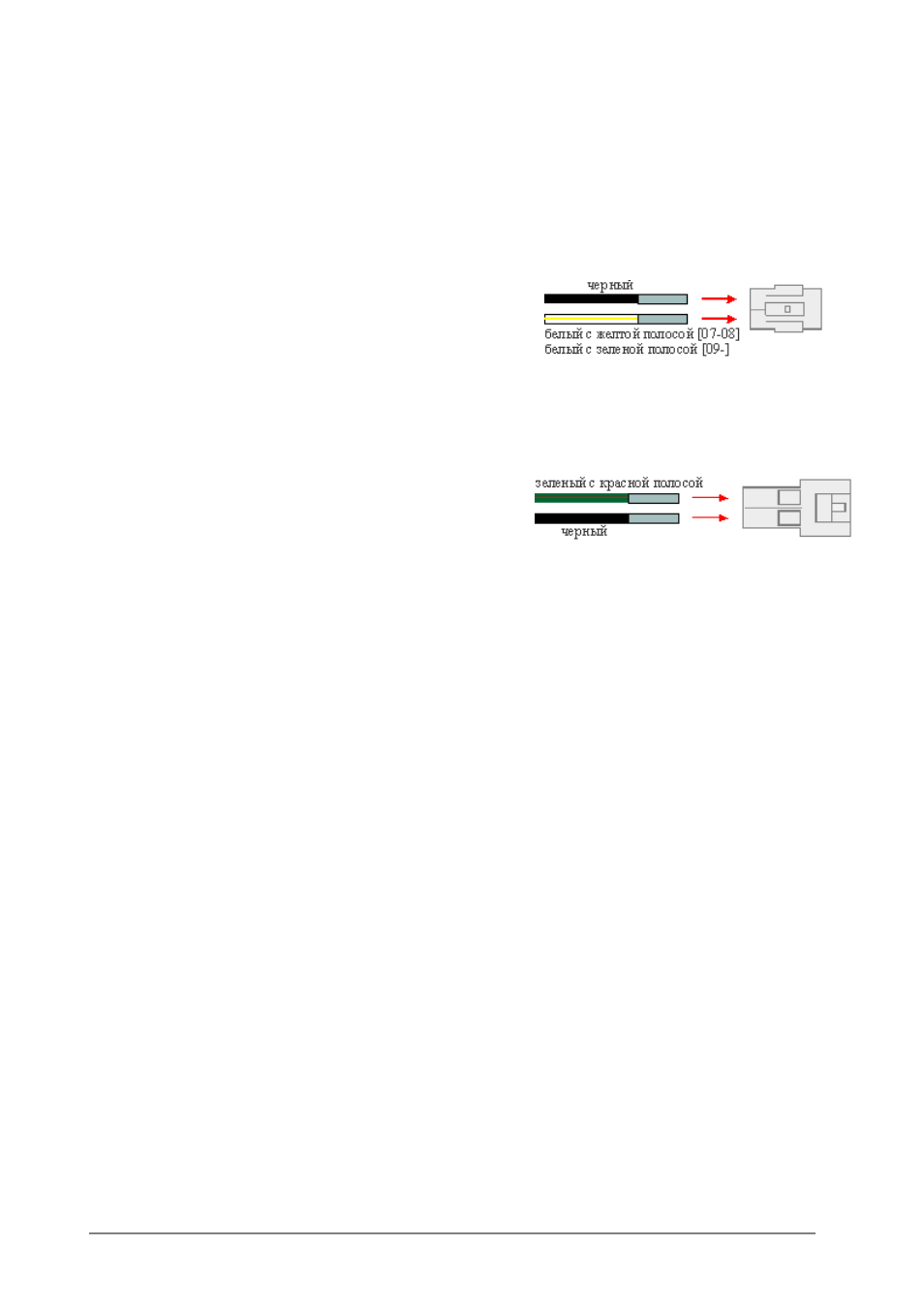

6. Вставьте Черный и Бело/Желтый
контакты в меньший, 2ух контактный
разъем белого цвета идущий в
комплекте. Провода вставляются
сзади разъема. При усадке контакт
должен щелкнуть.
7. Вставьте Зелено/Карсный и
Черный провода в больший, 2ух
контактный материнский разъем
белого цвета идущий в комплекте.
Провода вставляются сзади разъема.
При усадке контакт должен щелкнуть.
8. Соедините 6ти контактный разъем серого цвета.
9. Подключите X-TRE к установленным 2ух контактным белым разъемам.
10. Найдите блок управления мотором - он находится под седушкой, под реле
стартера. Вытащите реле стартера – вам откроется вид на проводку блока
управления, уложенную в оплетке черного цвета.
11. Снимите около 2см черного рукава вокруг проводки. Возможно, будет
удобнее предварительно отсоединить разъем.
12. Найдите Коричнево/Красный провод (Коричневый с тонкой Красной
полоской), подходящий к модулю управления.
13. Разрежьте Коричнево/Красный провод в 4см от разъема.
14. Используя Желтый врезной контакт, идущий в комплекте, подключите
Черно/Зеленый провод (на нем есть метка “to ECM”) к
Коричнево/Красному кончику провода, идущего в разъем блока
управления.
Инструкция: Вставьте два, не зачищенных провода в разъем и
удерживайте их пальцами. Затем вдавите желтый колпачек с
помощью плоскогубц. Вытрите избыток геля, осмотрите разъем и
