Инструкция по эксплуатации HEALTECH SpeedoHealer V4 SH-T02
Страница 2
- 2 -
Чтобы освободить терминал, поднимите пластиковую защелку над
металлическим контактом с помощью иглы или шлицевой часовой отвертки.
Аккуратно вытяните провода сзади.
4. Удерживая больший 3х контактный разъем контактными парами к себе,
защелкой – кверху, освободите 3 контакта:
- Розовый
- Оранжевый с красной полосой
- Черный с Белым
Чтобы освободить терминал, поднимите пластиковую защелку над
металлическим контактом с помощью иглы или шлицевой часовой отвертки.
Аккуратно вытяните провода сзади.
5. Вставьте три вытянутых с материнской части разъема датчика скорости провода
в меньший разъем белого цвета из набора. При усадке контакт должен

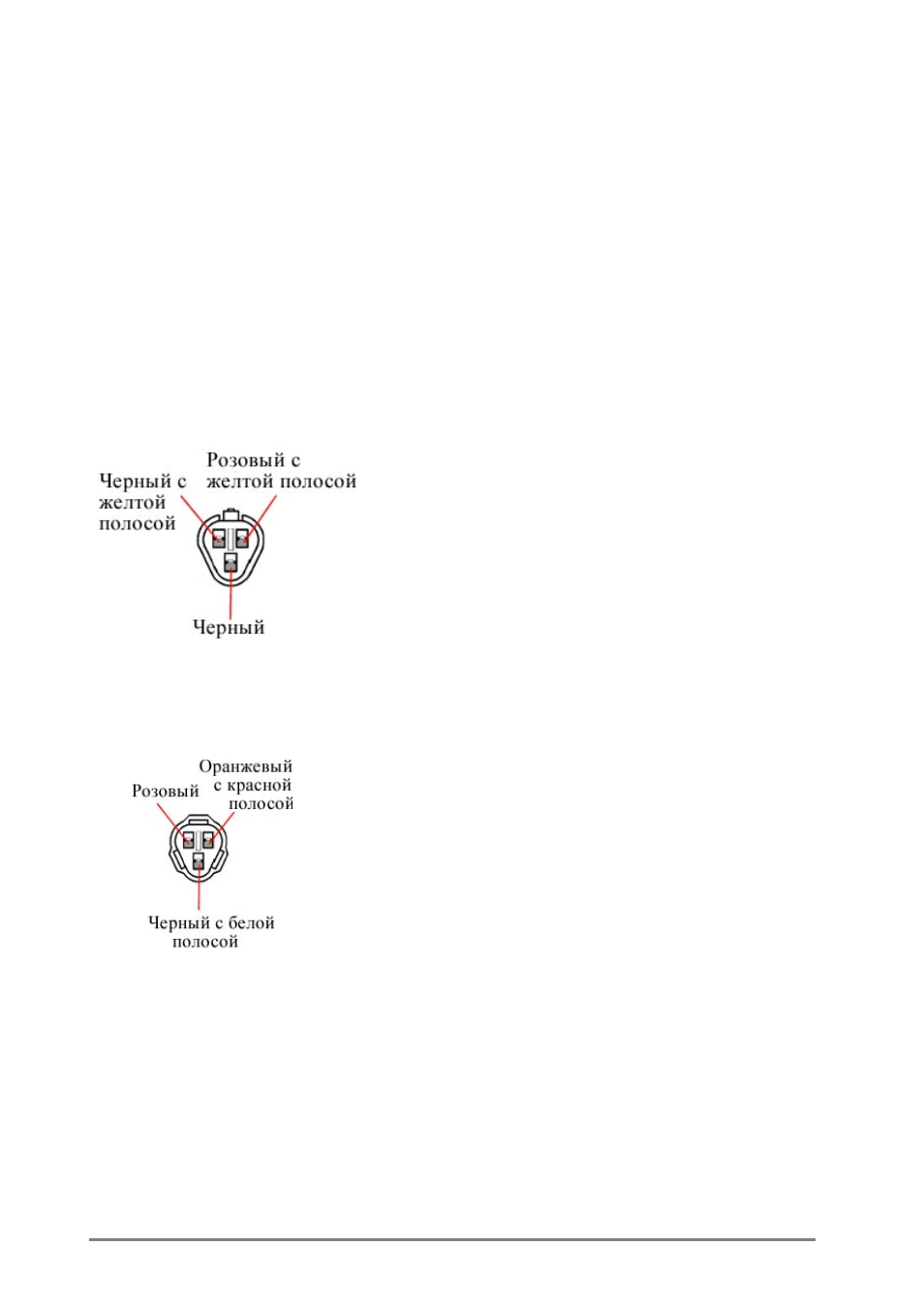

щелкнуть. Внизу показана схема подключения. Разъем лежит защелкой кверху.
Провода вставляются сзади разъема.
6. Вставьте три вытянутых с отцовской части разъема датчика скорости провода в
больший разъем белого цвета из набора. При усадке контакт должен щелкнуть.
Внизу показана схема подключения. Разъем лежит защелкой кверху. Провода
вставляются сзади разъема.
7. В разрыв установленных адаптеров подключите маму и папу 3х контактного
разъема проводки SH. Убедитесь, что разъемы защелкнуты.
8. Соедините разъемы датчика скорости.
9. Подключите 4х контактную проводку SH к разъему калибратора SH.
10. Убедитесь, что устройство подключено и корректно работает:
- Выключите зажигание
- Нажмите SEL и удерживайте при включении зажигания.
На дисплее отобразиться буква [t] (test). Отпустите кнопку.
Устройство должно отобразить не нулевое число.
