14

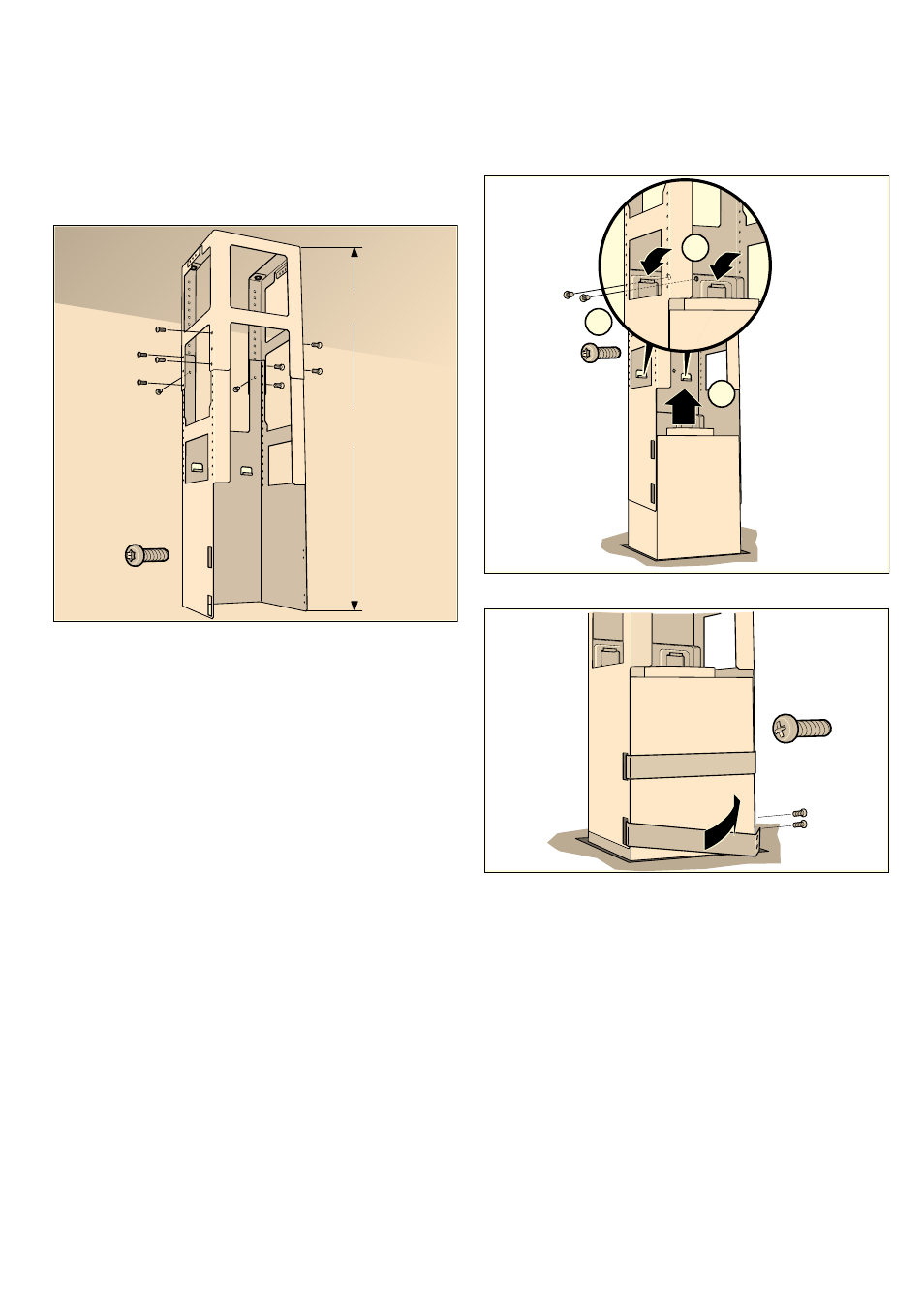

Монтаж нижней подвесной рамы
Верхнюю и нижнюю часть подвесной рамы закрепите
по определенной полной высоте при помощи 10 винтов.
Указания
■
Следите за правильным расположением нижней подвесной
рамы. Открытая сторона должна показывать в направлении
панели управления кухонной плиткой.
■
Чтобы потом выровнять подвесную раму, достаточно
освободить крепежные винты на потолке.
Монтаж прибора
1. Вставьте вытяжку снизу в подвесную раму.
Указание: Следите за тем, чтобы кабель для подсоединения
к сети не был зажат.
2. Привинтите вытяжку к подвесной раме при помощи
2 фиксирующих винтов.
3. Вставьте и завинтите фиксирующую планку.
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø 150 мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно к воздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø 120 мм
1. Переходной патрубок крепится непосредственно
к воздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
