Инструкция по эксплуатации Sven HD-1030
Страница 5
Инструкция по эксплуатации
5
DVD проигрыватель HD 1030
3. КОМПЛЕКТАЦИЯ
1. Проигрыватель – 1 шт.
2. Пульт дистанционного управления – 1 шт.
3. 3 выводной аудиовидеокабель RCA – 1 шт.
4. Батарейка ААА – 2 шт.
5. Инструкция по эксплуатации – 1 шт.
4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ. ПОДКЛЮЧЕНИЕ DVD ПРОИГРЫВАТЕЛЯ

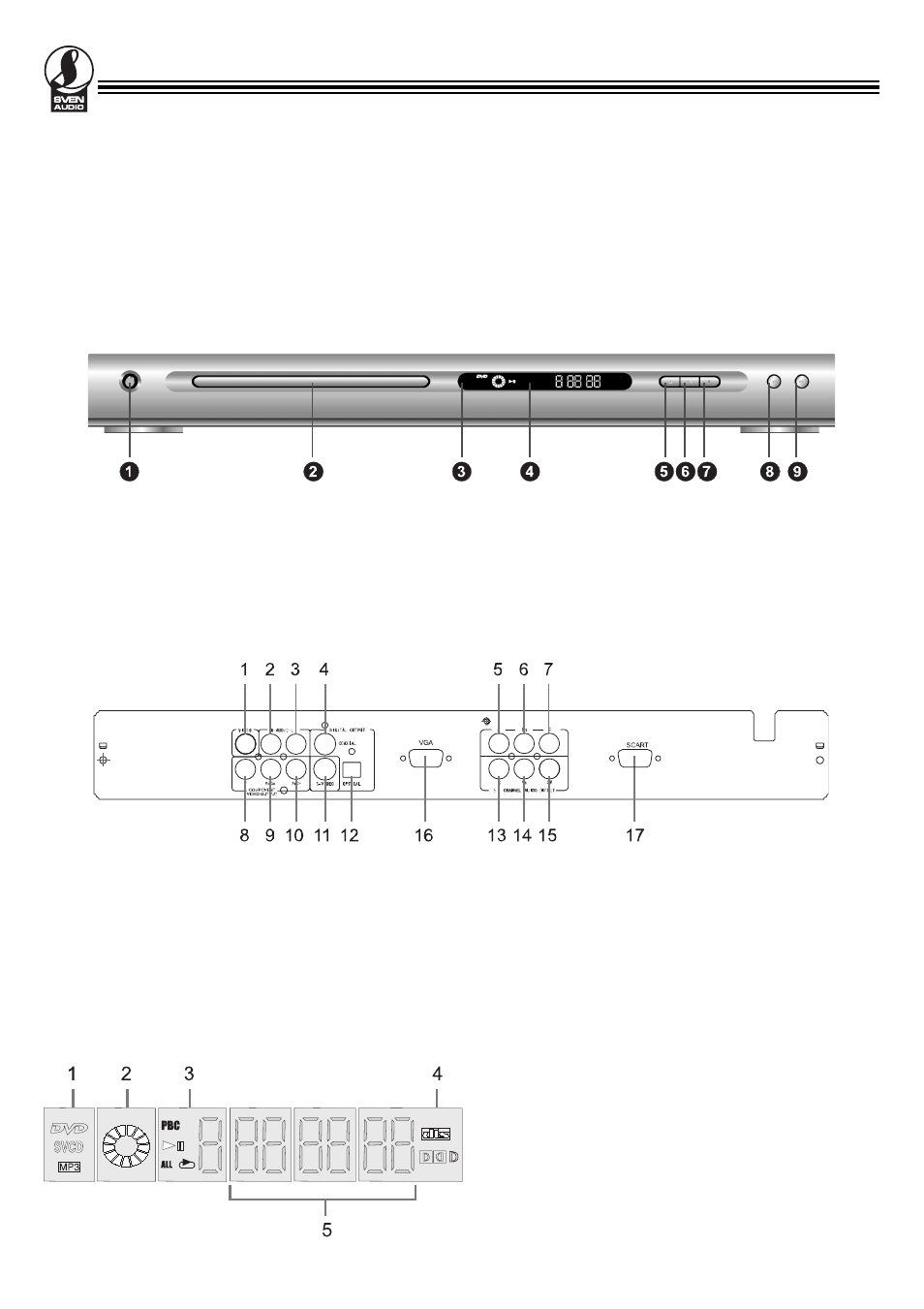

4.1 Передняя панель
4.2 Задняя панель
4.3 Электролюминесцентный дисплей
1. Выключатель питания
2. Лоток для загрузки диска
3. ИК приемник ПДУ
4. Окно электролюминесцентного дисплея
5. Кнопка Open/Close для открытия/закрытия лотка
6. Кнопка Play/Pause для воспроизведения и временной ос
тановки диска
7. Кнопка STOP для остановки воспроизведения
8. Кнопка Skip reverse для прокрутки на предыдущий трек
или главу диска
9. Кнопка Skip forward для прокрутки на следующий трек или
главу диска
1. Разъем композитного видеовыхода
2. Разъем аудиовыхода правого канала
3. Разъем аудиовыхода левого канала
4. Разъем коаксиального цифрового аудиовыхода
5. Разъем аудиовыхода левого фронтального канала
6. Разъем аудиовыхода левого тылового канала
7. Разъем аудиовыхода центрального канала
8. Разъем компонентного видеовыхода (Y)
9. Разъем компонентного видеовыхода (PbСb)
10. Разъем компонентного видеовыхода (PrCr)
11. Разъем S video выхода
12. Разъем оптического цифрового аудиовыхода
13. Разъем аудиовыхода правого фронтального канала
14. Разъем аудиовыхода правого тылового канала
15. Разъем выхода сабвуфера
16. Разъем выхода VGA
17. Разъем выхода Scart
1. Индикатор формата дисков: DVD/SVCD/VCD/CD/
МР3
2. Индикатор воспроизведения
3. Индикатор состояния воспроизведения: диск с уп
равлением воспроизведения (PBC), воспроизведе
ние/пауза, повтор, номер главы
4. Время воспроизведения
5. Индикатор формата записи звука: DTS, Dolby Digital
