Подготовка к эксплуатации
Соединение системы

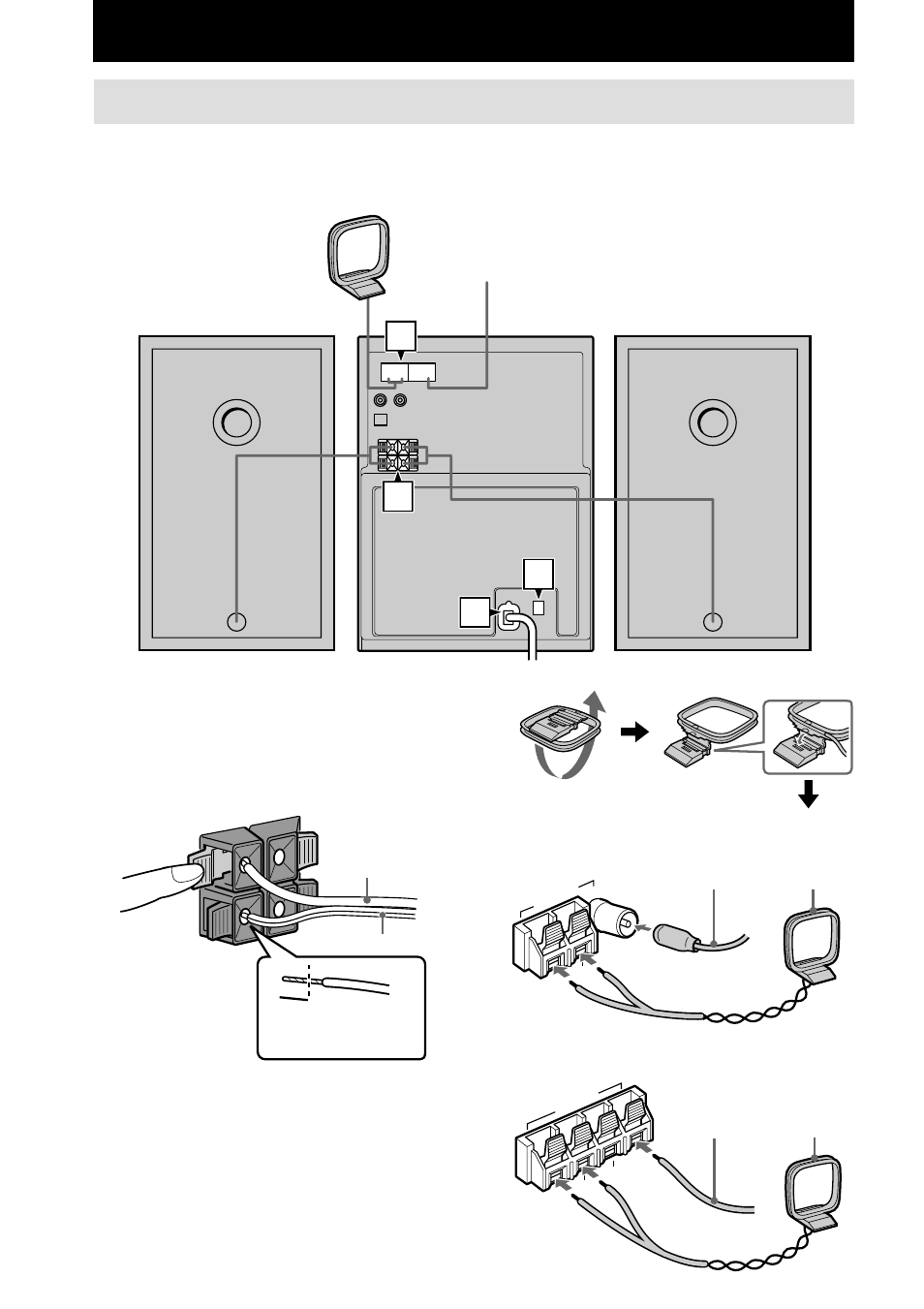

Выполните пункты 1-4 приведенной ниже процедуры для соединения Вашей
системы с помощью прилагаемых шнуров и принадлежностей.
4
2
3
1
Рамочная антенна АМ
Левая акустическая система
Правая акустическая система
Антенна ЧМ
1 Подсоедините акустические
системы.
Подсоедините шнуры правой и левой
акустических систем к гнездам
SPEAKER, как показано ниже.
3
L
#
#
R
3
2 Подсоедините антенны ЧМ и АМ.
Перед тем, как подсоединить
рамочную антенну АМ, установите
ее.
Вставьте эту часть
Полосатый (#)
Одноцветный (3)
Рамочная
антенна АМ
Вытяните
проволочную
антенну ЧМ в
горизонтальном
направлении
Рамочная
антенна АМ
Вытяните
проволочную
антенну ЧМ в
горизонтальном
направлении
FM75
Ω
AM
U
ANTENNA
FM75
Ω
AM
ANTENNA
U
U
