5
21/08/07 - 300014731-001-A C 210 ECO

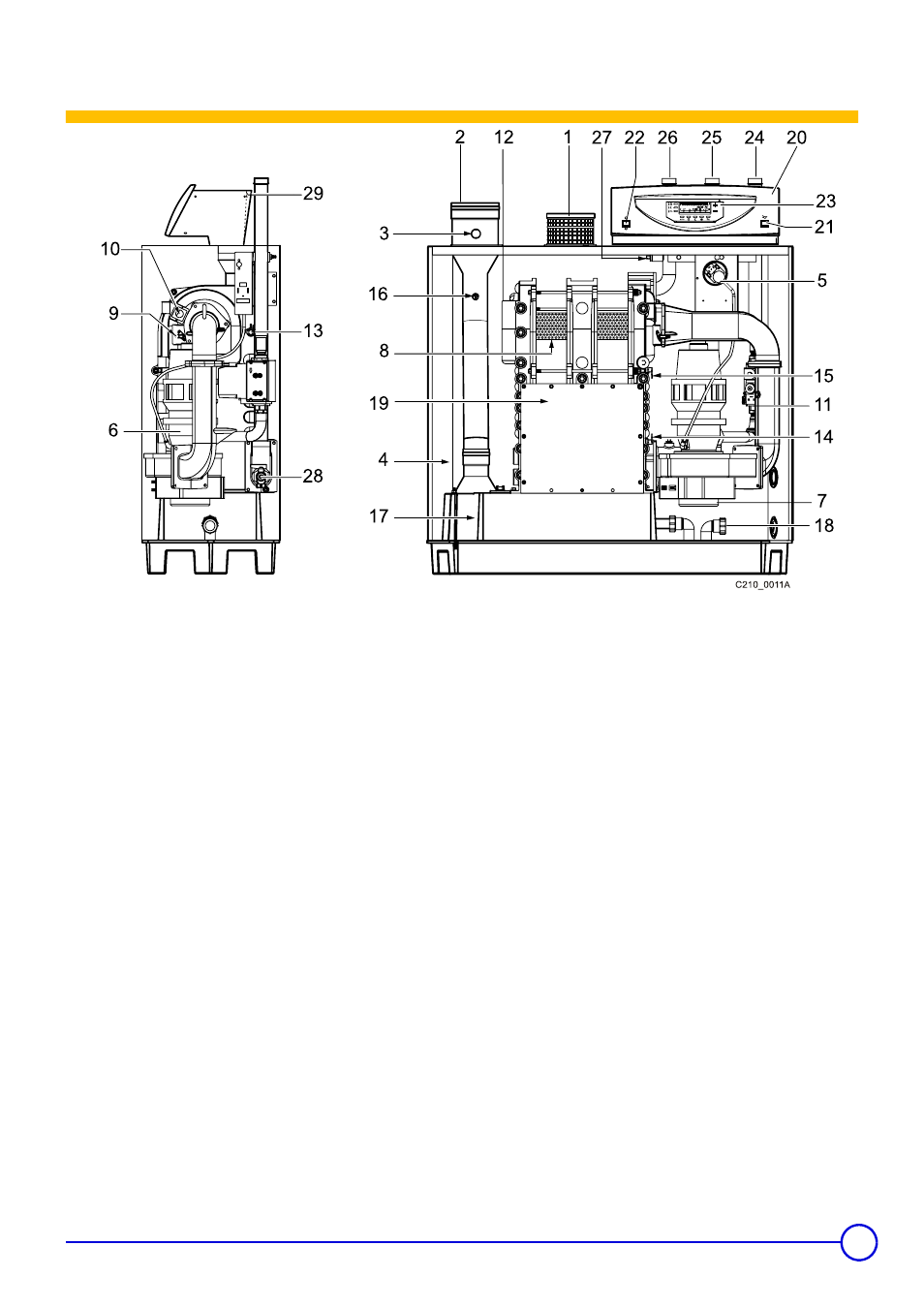

3 Описание
1. Забор воздуха
2. Удаление продуктов сгорания
3. Точка измерения O
2
/CO
2
4. Воздухозаборник
5. Реле давления воздуха
6. Встроенная система смешения газ/воздух (SMI)
7. Вентилятор
8. Горелка
9. Запальный/ионизационный электрод
10. Окошко для наблюдения за пламенем
11. Комбинированный газовый блок
12. Теплообменник
13. Датчик температуры подающей линии
14. Датчик температуры обратной линии
15. Датчик температуры теплообменника
16. Датчик сгоревших газов
17. Сборник конденсата
18. Отвод конденсата
19. Лючок для ревизии
20. Панель управления
21. Кнопка ручного сброса блокировки
22. Главный переключатель Вкл 8 / Выкл 7
23. Клавиши регулировки
24. Подключение газа
25. Подключение обратной линии
26. Подключение подающей линии
27. Подсоединение для приемной гильзы
28. Кран для заполнения и слива / Подключение второй
обратной линии
29. Предохранитель 4A (на задней панели)
