DE DIETRICH DTG 220 Eco.Nox DIEMATIC - Инструкция

9
10
6b
7b
6a
7a
8
5

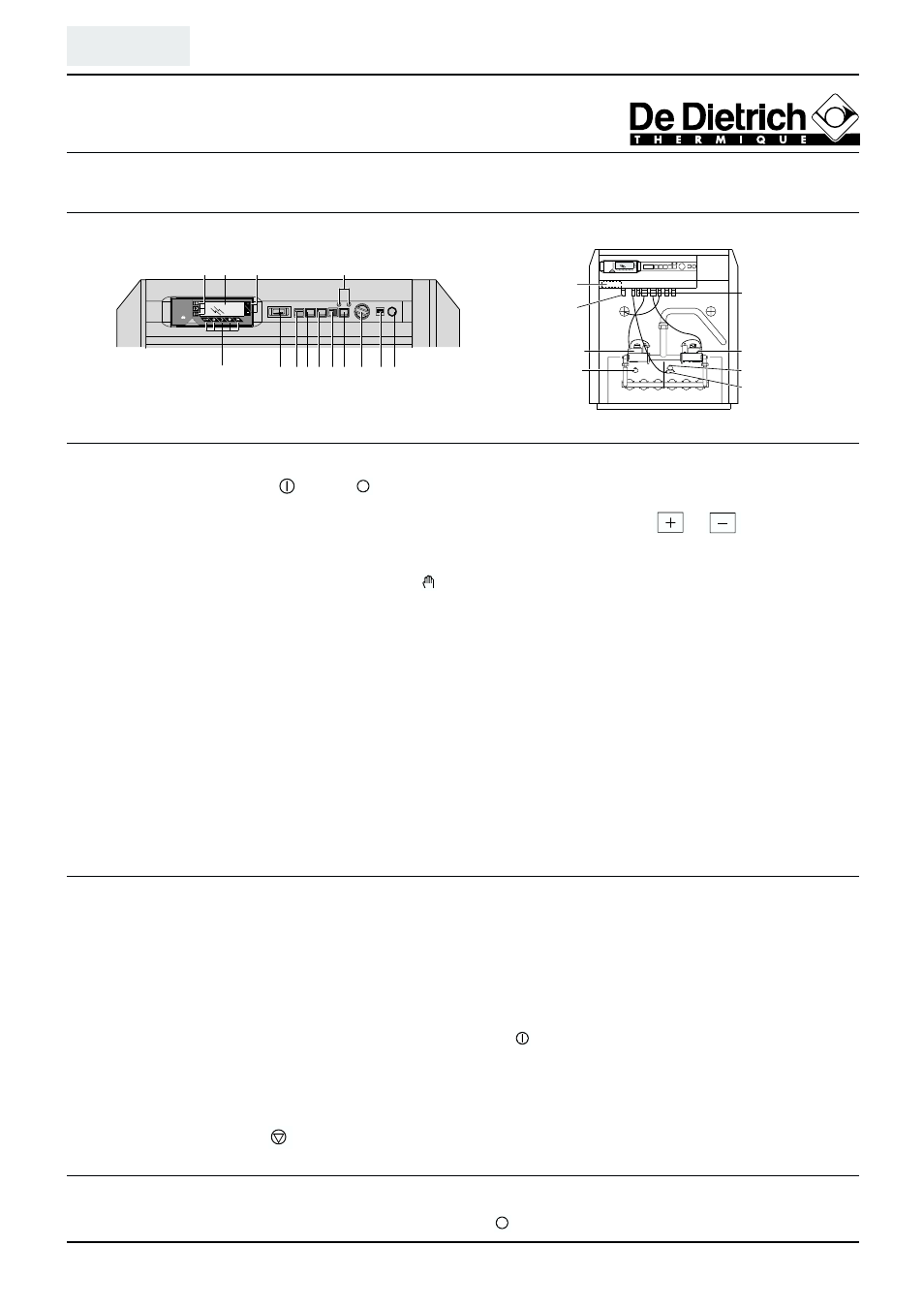

A. Термометр котла
B. Главный выключатель ВКЛ / ВЫКЛ
C. Выключатель пуска/остановки насосов
D. 3-позиционный переключатель:
- положение "AUTO": автоматический режим
работы;
-положение "MANUEL": ручной режим работы
-положение "TEST-STB": контроль защитного
термореле
E. С и г н а л ь н ы й и н д и к а т о р и к л а в и ш а
переустановки
F. Выключатель горелки
G. И н д и к а т о р ы р е ж и м а р а б о т ы 1-ой и 2-ой
ступеней
H. Т е р м о с т а т к о т л а (пределы регулировки от
30 до 90°С)
J. Силовой выключатель 4 А
K. З а щ и т н о е т е р м о р е л е (температура
срабатывания 110°С)
1. Дисплей
2. Клавиши регулирования температур
3. Клавиши регулировок и
4. Клавиши выбора режима работы
5. П о д к л ю ч е н и е р е л е д а в л е н и я д л я к о н т р о л я
минимального давления газа
(Только в Австрии для моделей от 12 до
14 элементов)
6. Газовый вентиль:
6a : Газовый вентиль 1-ой ступени
6b : Газовый вентиль 2-ой ступени
7. Окно наблюдения за пламенем
7a : Окно наблюдения за пламенем 1-ой ступени
7b : Окно наблюдения за пламенем 2-ой ступени
8. Калильное запальное устройство
9. Автомат-предохранитель
10. Выход для измерения тока ионизации
● Убедитесь, что Ваш котел правильно оборудован для работы на поставляемом Вам газе.
● Операции по переводу с газа одного типа на газ другого типа должны проводиться специалистом.
Руководство по эксплуатации газовых котлов
DTG 220 Eco.NOx DIEMATIC-m Delta
1.
ОПИСАНИЕ
3. ВЫКЛЮЧЕНИЕ
● Поставить выключатель ВКЛ/ВЫКЛ В в положение ВЫКЛ " ".
RUSSE
8502N039
8502N036
D I E M T I C
30 0
I
F D C B A 4 E H J
G 3
K
1 2
2.
ВВОД В ЭКСПЛУАТАЦИЮ
Перед включением горелок котла убедитесь, что
система нормально заполнена водой.
Первый
пуск котла должен проводиться
специалистом.
Для ввода котла в эксплуатацию выполнить
нижеуказанные процедуры в следующем
порядке:
● Открыть главный запорный кран газа
● Убедиться, что переключатель
D находится в положении AUTO
F находится в положении 2
C находится в положении
● Убедиться, что термостат
котла H установлен в максимальное положение
(между отметками 7 1/2 и 9)..
● Проверить рабочее состояние защитного клапана
К. С этой целью отвернуть шестигранный колпачок и с
помощью отвертки нажать на кнопку переустановки.
● Поставить выключатель ВКЛ/ВЫКЛ В в положение
ВКЛ " ".
● При необходимости задать температуру для
каждого из контуров.
● При необходимости отрегулировать параметры
установки и провести программирование
регулирующего устройства (см. спец. прим.в табл.
устройства управления DIEMATIC-m Delta).
07/00 - 94866907 - 8502-4292
