9
28/08/09 - 300012462-001-D
BP 150 - BP 200 - BP 300 - BP 400 - BP 500
5. Установка
5.6 Гидравлическое подключение
5.6.1

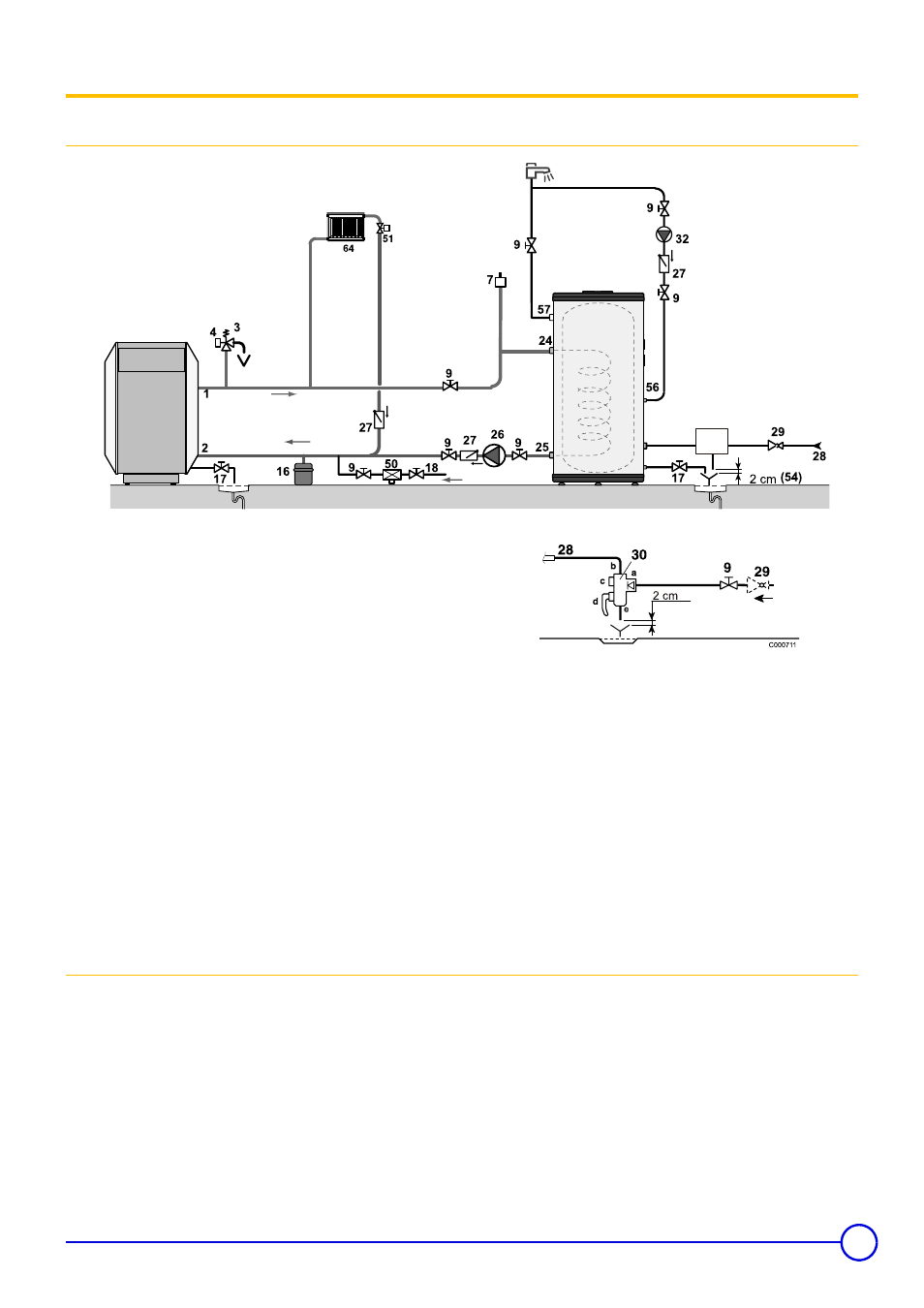

Пример установки
1.
Подающая труба системы отопления
2.
Обратная труба системы отопления
3.
Предохранительный клапан 3 бар
4.
Манометр
7.
Автоматический воздухоотводчик
9.
Отсечной вентиль
16.
Расширительный бак
17.
Сливной вентиль
18.
Заполнение контура отопления
24.
Первичный вход теплообменника водонагревателя горячей
санитарно-технической воды
25.
Первичный выход теплообменника водонагревателя горячей
санитарно-технической воды
26.
Загрузочный насос
27.
Обратный клапан
28.
Вход холодной санитарно-технической воды
29.
Редуктор давления
30.
Франция : Группа безопасности
a. Ввод холодной воды со встроенным обратным клапаном
b. Подсоединение к входу холодной воды водонагревателя
горячей санитарно-технической воды
c. Запорный кран
d. Предохранительный клапан 7 бар
e. Отверстие для слива
Германия :
BP... : Предохранительный клапан 10 бар
32.
Насос циркуляции горячей санитарно-технической воды
51.
Термостатический клапан
54.
Окончание отводящего трубопровода должно быть свободным
и видимым на 2-4 см выше сливной воронки
56.
Циркуляция
57.
Выход горячей санитарно-технической воды
64.
контур A : прямой контур отопления (например : радиаторы)
5.6.2
Подключение водонагревателя горячей санитарно-технической воды к котлу (первичный
контур)
Z
См. схему выше.
Для гидравлического подключения водонагревателей от 150 л
до 300 л и котла (справа или слева) мы предлагаем в качестве
дополнительного оборудования наборы для гидравлического
подключения.
Z
Для подключения с этими наборами руководствоваться
инструкциями, поставляемыми с ними.
30
M000737
