City .. ff/whe .. ff, Дымоходы и принадлежности – Инструкция по эксплуатации DE DIETRICH СITY_WHE Коаксиальные дымоходы
Страница 4
2
Тип
Подсоединение

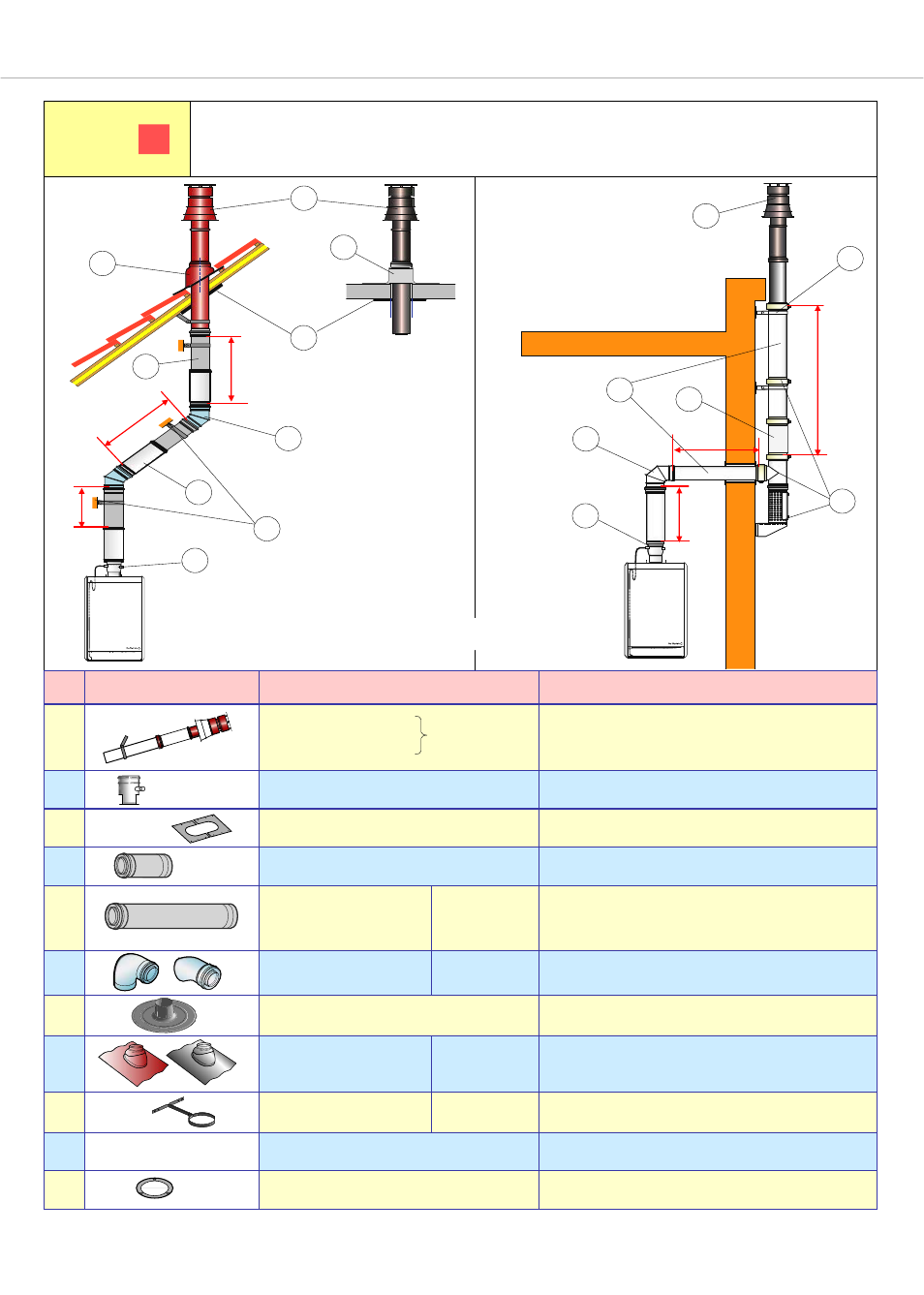

C32x : вертикальный коаксиальный дымоход Al/Al,
выход через наклонную или плоскую крышу, или монтаж снаружи.
24
переходник со сборником конденсата
36
26
17
вертик. коакс. окончание,
черное
пластина внутренней отделки
компенсационная муфта
DY 735
DY 736
CX 72
CX 67
N°
Схема
Наименование / Ед. поставки
12
CX 76
CX 68
87° (1 шт.)
45° (2 шт.)
28
черепица с втулкой на крышу
→
цвет: черный / красный
CX 121 / CX 120
CX 52 / CX 83
CX 63 / CX 84
27
уплотняющая основа для плоской крыши
CX 51
от 5 до 25°
от 25 до 45°
от 35 до 55°
29
крепежный хомут
CX 79
CX 118
длинный держатель
11
удлинение длиной
CX 64
CX 65
CX 66
CX 93
250 мм
500 мм
1000 мм
1950 мм
набор оборуд. для наружного монтажа
39
40
уплотнительный хомут для наружного монтажа
DY 60
DY 51
HA 210 (кроме CITY 24FFBIC-II)
HA 230 (для CITY 24FFBIC -II)
см. схему напротив
ДЫМОХОДЫ И ПРИНАДЛЕЖНОСТИ
CITY .. FF/WHE .. FF
4
ø80/125 мм AL
Lmax = L1 + L2 + L3
L1
L2
L3
L1
L2
L3
поставляется с
HA 210 или 230
L2 = 3 м max
L2 = 2 м max
24
28
11
17
29
12
26
27
36
12
36
11
17
39
40
24
вертик. коакс. окончание,
красное
колено
короткий держатель
