автоматической промывкой (автоматическая промывка 1 раз
через каждые 76 ч).
3.2

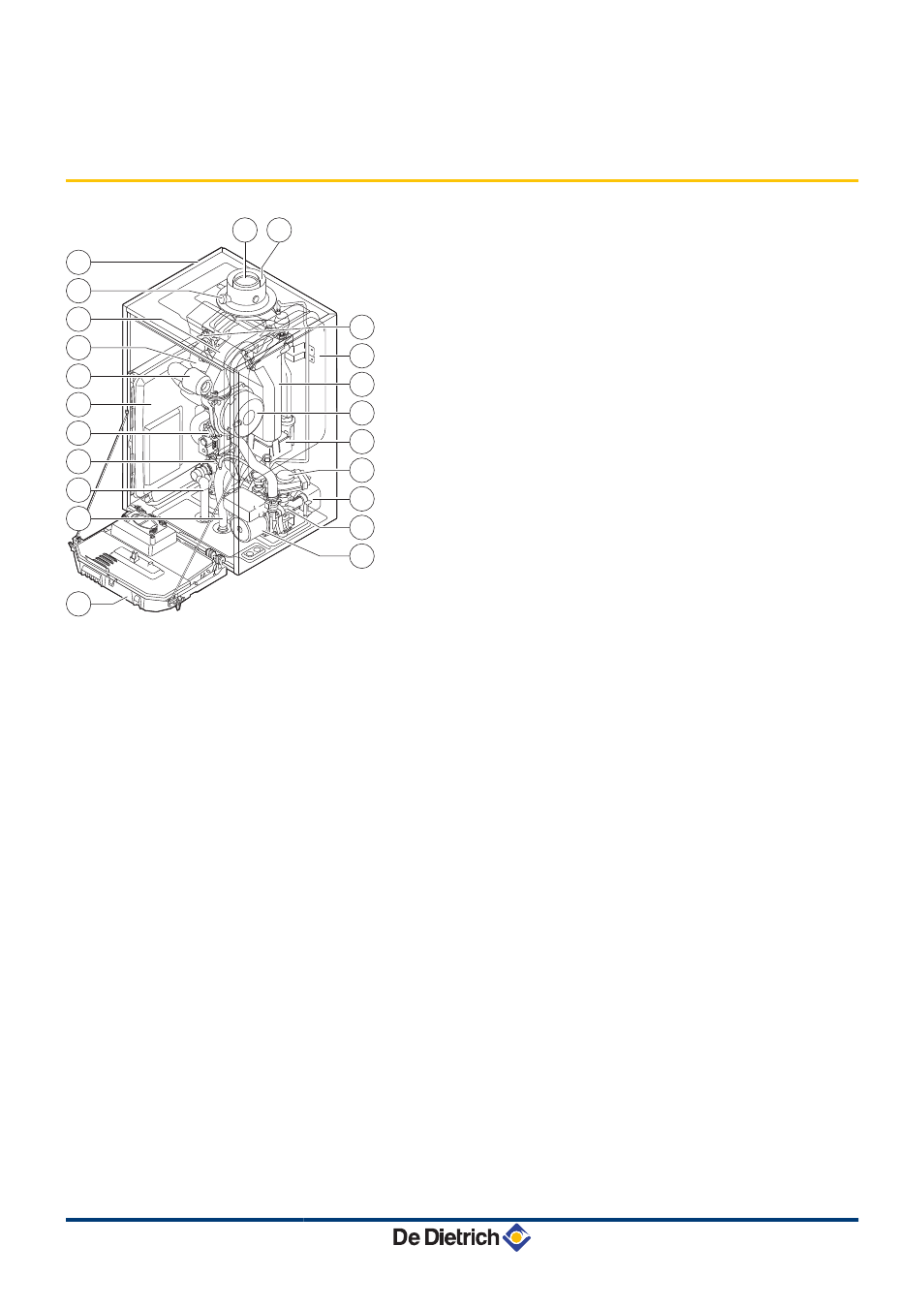

Основные компоненты
1
Труба отвода продуктов сгорания
2
Обшивка/воздухозаборник
3
Отвод для измерения чистоты сгорания
4
Смесительная труба
5
Гибкий трубопровод подающей линии отопления
6
Шумоглушитель забора воздуха
7
Отсек для электронных плат управления
8
Комбинированный газовый блок
9
Гидроблок подающей линии
10
Отводящая труба предохранительного клапана
11
Сифон
12
Панель управления
13
Циркуляционный насос
14
Гидроблок обратной линии
15
Пластинчатый теплообменник (Контур ГВС) (Только
для моделей с ГВС)
16
Трехходовой клапан
17
Бак-сборник конденсата
18
Вентилятор
19
Теплообменник (Контур отопления)
20
Расширительный бак
21
Запальный/ионизационный электрод
22
Подача воздуха
T001867-C
2
15
14
13
16
17
18
19
20
21
3
4
5
6
7
8
9
10
11
12
1
22
MCA 15 - MCA 25 MCA 25/28 MI
3. Описание
231012 - 7601085
10
