СОЕДИНЕНИЯ

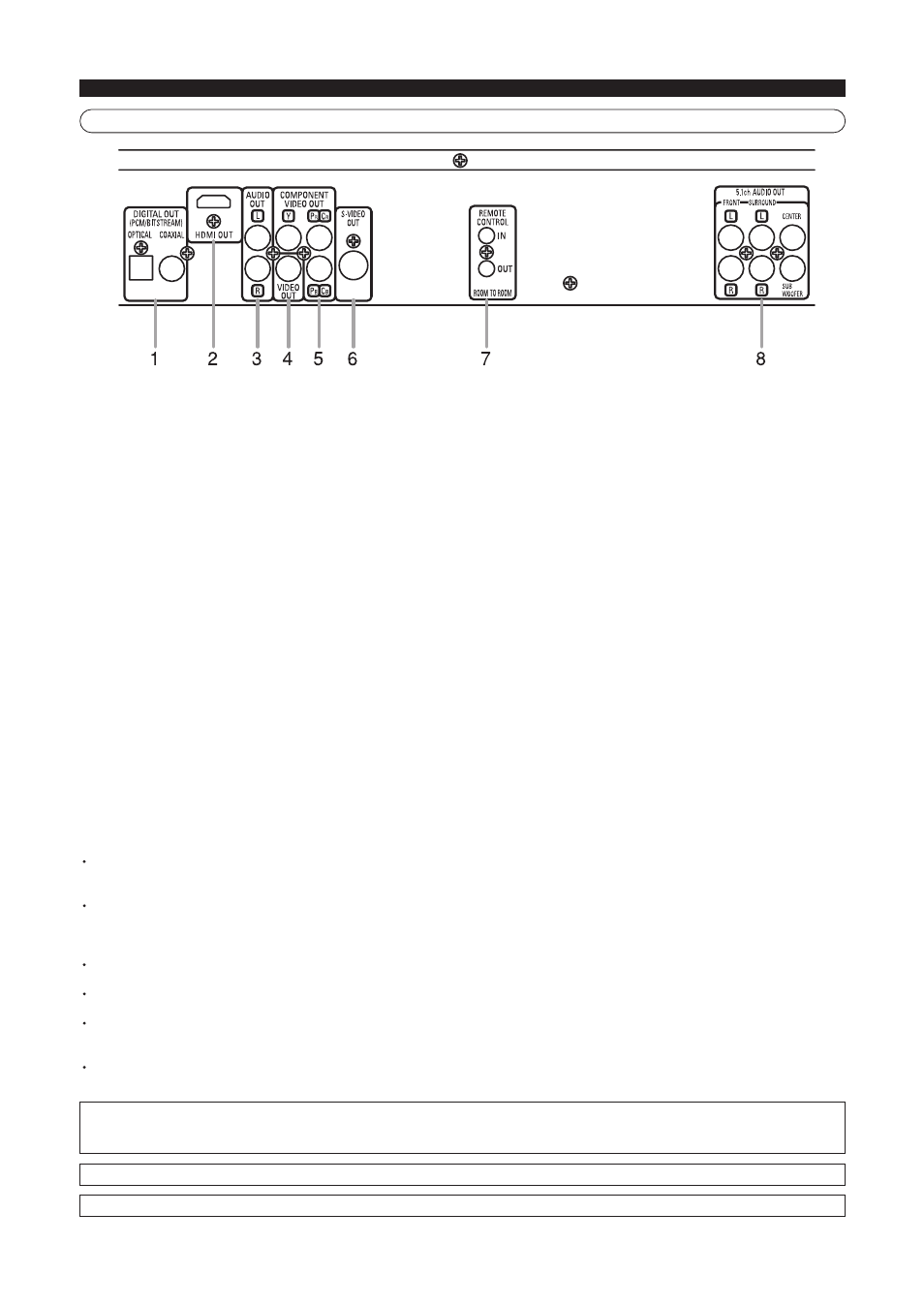

Описание задней панели
1. Разъемы «DIGITAL OUT» [Цифровой выход]
Соедините эти разъемы через оптический или коаксиальный кабель с входными разъемами AV усилителя со встроенным декодером (центра управления AV сис
темой).
2. Разъем «HDMI OUT» [Выход интерфейса HDMI]
Соединительным кабелем формата HDMI (приобретается отдельно) соедините его с устройством отображения (телевизором или монитором), имеющим HDMI
совместимый порт.
3. Разъемы «AUDIO OUT» [Аудиовыход]
Соедините их с разъемами «Audio Input» [Аудиовход] AV совместимого или широкоэкранного телевизора, стереосистемы.
(Звук дисков типа DVD Audio или Super Audio CD на выход не подается.)
4. Разъем «VIDEO OUT» [Видеовыход]
Видеокабелем соедините этот разъем с разъемом композитного видеовхода «Video Input» на AV совместимом или широкоэкранном телевизоре, стереосистеме.
5. Разъем «COMPONENT VIDEO OUT» [Компонентный видеовыход]
Пользуйтесь этими разъемами, если Ваш телевизор имеет разъемы «Component Video In» [Компонентный видеовход]. Эти разъемы поддерживают передачу компо
нентных (цветоразностных) видеосигналов CB, CR и Y. Как и сигналы формата S Video, компонентные видеосигналы обеспечивают лучшее качество изображения.
6. Разъем «S VIDEO OUT» [Выход для сигналов формата S Video]
Для повышения качества изображения видеокабелем формата S Video соедините этот разъем с разъемом «S Video» на AV совместимом или широкоэкранном те
левизоре.
7. Разъемы «REMOTE CONTROL IN/OUT» [Вход/выход сигналов дистанционного управления]
Подключение дополнительного пульта дистанционного управления DENON Satellite Remote Control к этим разъемам дает возможность управления несколькими
компонентами DENON с помощью одного пульта ДУ.
8. Разъемы группы «5.1ch AUDIO OUT» [Аудиовыход по схеме каналов 5.1]
Кабелями для акустических систем соедините эти разъемы с входными разъемами группы «5.1ch Audio IN» [5.1 канальный аудиовход] на AV усилителе, оборудо
ванном входными разъемами по схеме каналов 5.1.
В случае использования дополнительного пульта ДУ DENON Satellite Remote Control:
1. Подключите пульт ДУ DENON Satellite Remote Control к разъему «REMOTE CONTROL IN» [Вход сигналов дистанционного управления] данного плеера. Это позво
лит Вам управлять плеером при помощи пульта ДУ Satellite Remote Control.
2. Подключите другой компонент DENON к разъему «REMOTE CONTROL OUT» [Выход сигналов дистанционного управления] данного плеера. Это позволит Вам уп
равлять плеером и подключенным компонентом системы при помощи пульта ДУ Satellite Remote Control.
ПРИМЕЧАНИЕ:
Когда видеосигналы подаются на выход с разъема «HDMI OUT», на выходные разъемы «COMPONENT VIDEO OUT» сигналы не подаются.
Выбор воспроизведения с построчной (525p/480p) или чересстрочной (525i/480i) разверткой
Если Ваш телевизор совместим с построчной разверткой (525p/480p), то подключите его к разъемам «COMPONENT VIDEO OUT» DVD плеера и в меню настройки
дисплея установите параметр «PROGRESSIVE» [Построчная развертка] в значение «ON» [Включено]. Затем установите телевизор в режим построчной развертки.
Инструкции по изменению значения параметров в меню настройки дисплея смотрите на странице 25. На дисплее аппарата появится индикация «P.SCAN» [Пост
рочная развертка].
Если Ваш телевизор не совместим с построчной разверткой, то установите параметр «PROGRESSIVE» в значение «OFF» [Включено] (смотрите страницу 25). Убе
дитесь в том, что индикация «P.SCAN» на дисплее аппарата не светится.
Если видеовходы Вашего телевизора или монитора оборудованы байонетными разъемами типа BNC, то необходимо воспользоваться адаптером (приобретается
дополнительно).
В режиме подачи выходного сигнала через разъем HDMI видеосигналы с построчной разверткой на выход с разъемов «COMPONENT VIDEO OUT» не подаются.
Что такое «построчная развертка»?
Построчная система развертки обеспечивает меньшее мерцание изображения и более высокое разрешение по сравнению с телевизионными сигналами с тради
ционной чересстрочной разверткой (525i/480i).
Система DCDi (Directional Correlational De interlacing направленное корреляционное расперемежение) данного DVD плеера, сглаживая «зуб
чатые» края, создает ровные и натуральные видеоизображения даже в условиях повышенной динамики. *»DCDi» товарный знак Faroudja, от
деления компании Genesis Microchip Inc.
