Общие сведения
Органы управления и индикаторы
3
4
5
2
1
6
11
9
7
8
10
12
16
14
15
17
13
26
27
28
29
20
21
22
23
24
25
18
19
TINSZ0932AWZZ
1
H

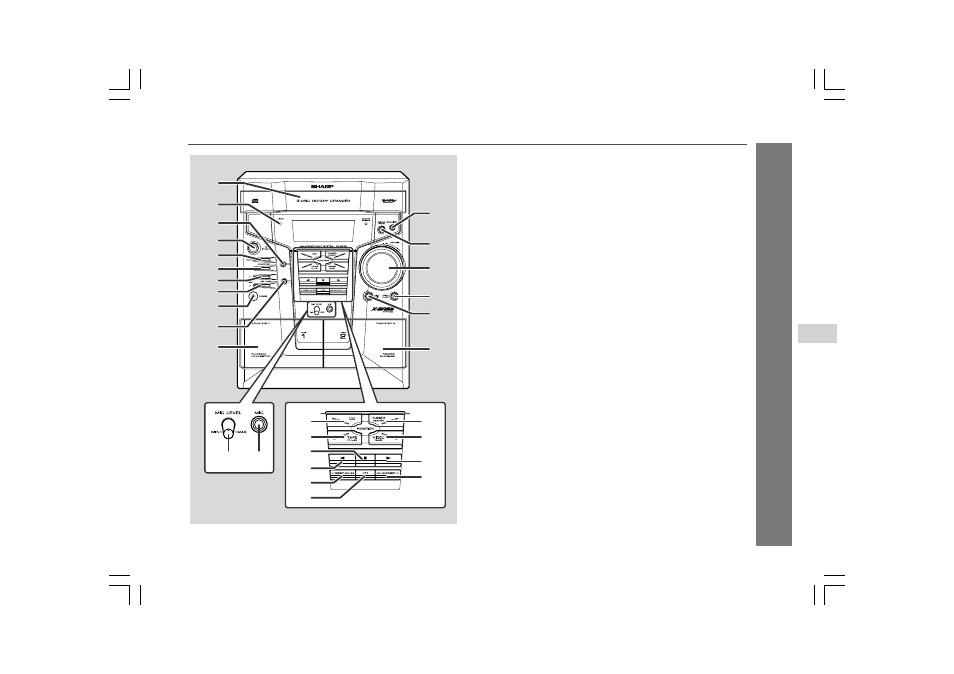

Передняя панель
Страницы ссылки
1.
Лоток для дисков ..................................................................... 13
2.
Индикатор установки таймера ............................................... 26
3.
Кнопка памяти/установки ............................................ 12, 16, 18
4.
Кнопка включения/ожидания .................................................. 9
5.
Кнопка часов ................................................................. 12, 25, 26
6.
Кнопка таймера/сна ...................................................... 25, 26, 27
7.
Кнопка настройки и установки часов в сторону
возрастания ......................................................................... 12, 17
8. Кнопка настройки и установки часов в сторону
убывания .............................................................................. 12, 17
9.
Гнездо для подключения головного телефона .................. 28
10.
Кнопка паузы записи ленты 2 .................................... 23, 24, 25
11.
Кассетный отсек ленты 1 ........................................................ 19
12.
Кнопка селектора режима эквалайзера .............................. 11
13.
Кнопка режима экстра-баса/режима демонстрации ..... 9, 11
14.
Регулятор громкости ................................................................ 11
15.
Кнопка открывания/закрывания лотка для дисков ......... 13
16.
Кнопка пропуска диска ........................................................... 13
17.
Кассетный отсек ленты 2 ........................................................ 20
18.
Регулятор уровня сигнала микрофона ................................ 21
19.
Гнездо для подключения микрофона .................................. 21
20.
Кнопка CD ................................................................................... 13
21.
Кнопка ленты (1
V
2) ......................................................... 19, 20
22.
Кнопка остановки CD или ленты ............................... 14, 19, 20
23.
Кнопка воспроизведения обратной стороны ленты 2 ...... 20
24.
Кнопка понижения дорожки CD или укоренного
воспроизведения назад, ускоренной перемотки ленты 2,
предварительной установки тюнера в сторону убывания
........................................................................................... 14, 18, 20
25.
Кнопка селектора режима обратной стороны ленты 2 .... 20
26.
Кнопка тюнера (диапазона) .................................................... 17
27.
Кнопка видео/вспомогательного оборудования ................ 28
28.
Кнопка воспроизведения или повторного
воспроизведения CD, воспроизведения ленты 1,
воспроизведения ленты 2 вперед ........................ 13, 15, 19, 20
29.
Кнопка повышения дорожки CD или ускоренного
воспроизведения вперед, ускоренной перемотки ленты 2,
предварительной установки тюнера в сторону
возрастания .................................................................... 14, 18, 20
