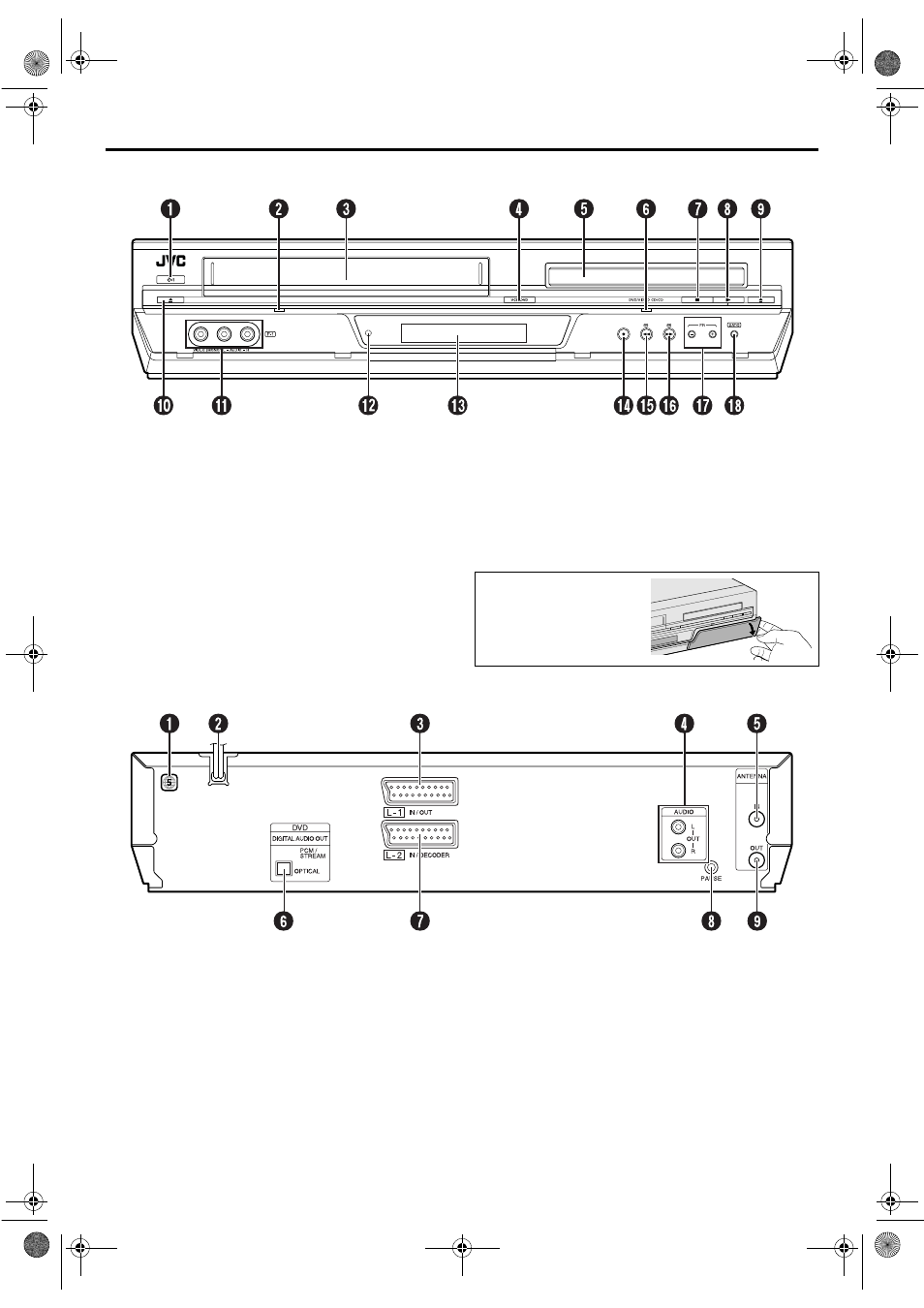

УКАЗАТЕЛЬ
ВИД СПЕРЕДИ
A Кнопка STANDBY/ON (ожидание/вкл.) (1)
B Индикатор видеомагнитофона (VCR)
C Отверстие загрузки кассеты
D Кнопка VCR/DVD
E Лоток для дисков
F Индикатор DVD
G Кнопка остановки (8)
H Кнопка воспроизведения (4)
I Кнопка открытия/закрытия лотка для дисков
DVD (
x)
J Кнопка извлечения кассеты (x)
K Входные разъемы Video/Audio (VIDEO/AUDIO)
L Окошко приемника ИК-луча
M Передняя дисплейная панель
N Кнопка записи (7)
O Кнопка перемотки в обратном направлении
(
3)
P Кнопка перемотки в прямом направлении (5)
Q Кнопка программы (PR +/–)
R Кнопка автоматического программирования
спутниковой программы (SAT
#)
ВИД СЗАДИ
A Этикетка регионального номера
B Сетевой шнур
C Входной/выходной разъем L-1 (L-1 IN/OUT)
D Выходной разъем аудио сигнала
(AUDIO OUT (L/R))
E Входной разъем антенны (ANTENNA IN)
F Выходной разъем цифрового аудио сигнала
(DIGITAL AUDIO OUT)
G Входной разъем/разъем декодера L-2
(L-2 IN/DECODER)
стр. 55, 60
* “ДEКOДEP” не функционирует в некоторых регионах.
H Разъем дистанционной паузы (PAUSE)
I Выходной разъем антенны (ANTENNA OUT)
Чтобы получить доступ
к разъемам или
кнопкам, закрытым
крышкой, потяните и
откройте крышку.
