Установка
Для установки монитора в компьютерную систему выполните приведенные
ниже шаги:
Шаги

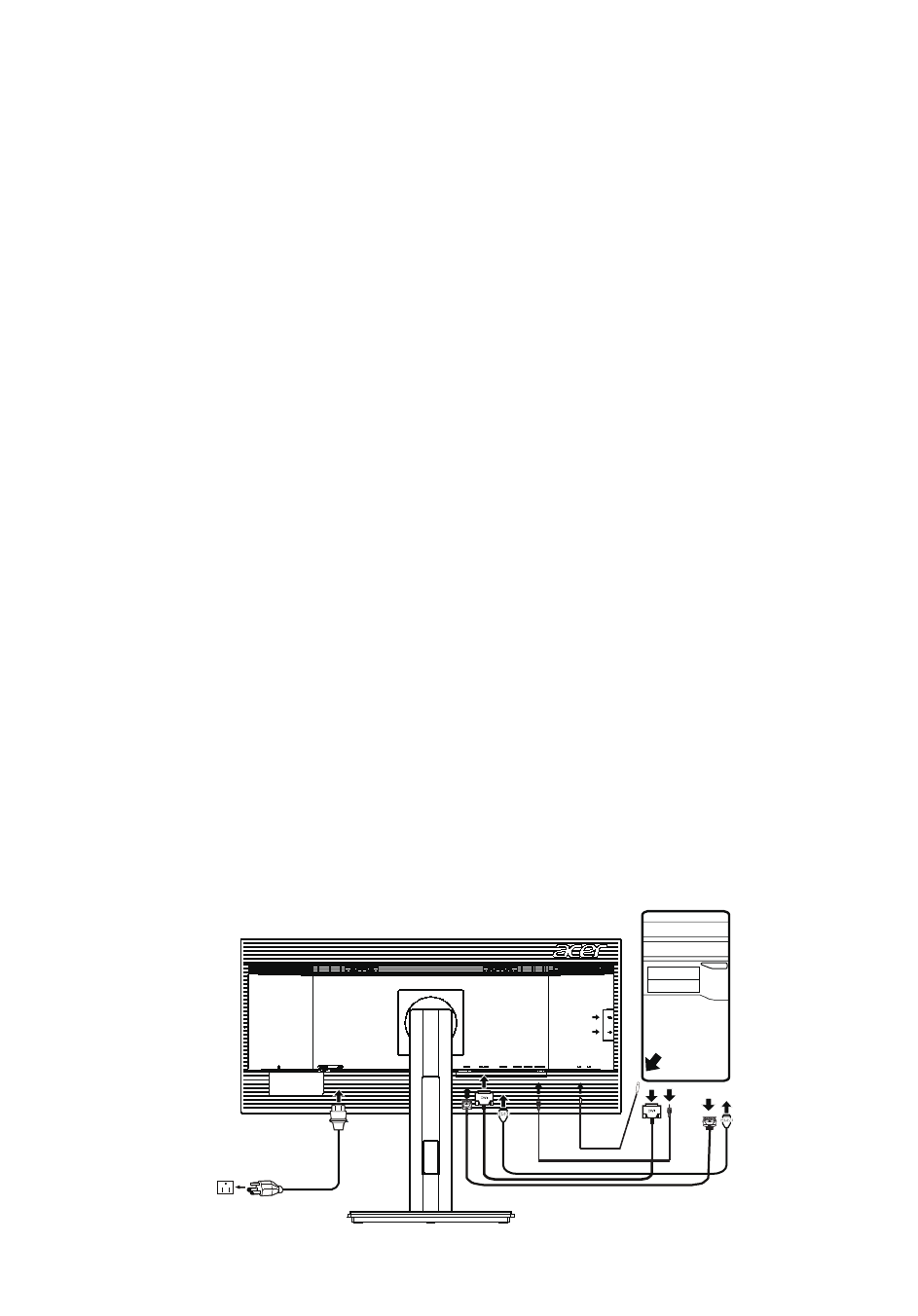

1 Подключение видеокабеля
a
Убедитесь, что монитор и компьютер выключены.
b
c Подключите цифровой кабель (только для моделей с двумя входами).
(1) Убедитесь, что монитор и компьютер выключены.
(2) Подсоедините один конец 24-контактного кабеля DVI к разъему
на задней панели монитора, а другой конец – к разъему
компьютера.
2 Подсоединение кабеля питания
Подсоедините кабель питания к монитору и затем к должным образом
заземленной розетке переменного тока.
Включение монитора и компьютера
Сначала включите монитор, а затем - компьютер. Эта последовательность
имеет важное значение.
Если монитор не функционирует должным образом, для выявления
причины см. раздел по устранению неполадок.
(2) Подсоедините один конец 20-контактного кабеля DP к разъему
на задней панели монитора, а другой конец – к разъему
компьютера.
Дополнительно. Подключите аудиокабель к входному
разъему (AUDIO IN) ЖК-монитора и к разъему линейного
выхода компьютера.
Подключите цифровой кабель (только для моделей с
(1) Убедитесь, что монитор и компьютер выключены. d DP).
Подключите USBкабель(опция)
Для быстрой зарядки подключите к порту кабель USB3.0.
Подключите кабель USB3.0 к порту.
3
4
5
6
КабельHDMI (только модель с входом HDMI)
Убедитесь в том, что и монитор, и компьютер отключены от сети.
Подключите кабель HDMI ко компьютеру
USB3.0 port
-supporting fast charge
USB3.0 port
USB
USB
