8
Ру
сский
Подготовка к эксплуатации

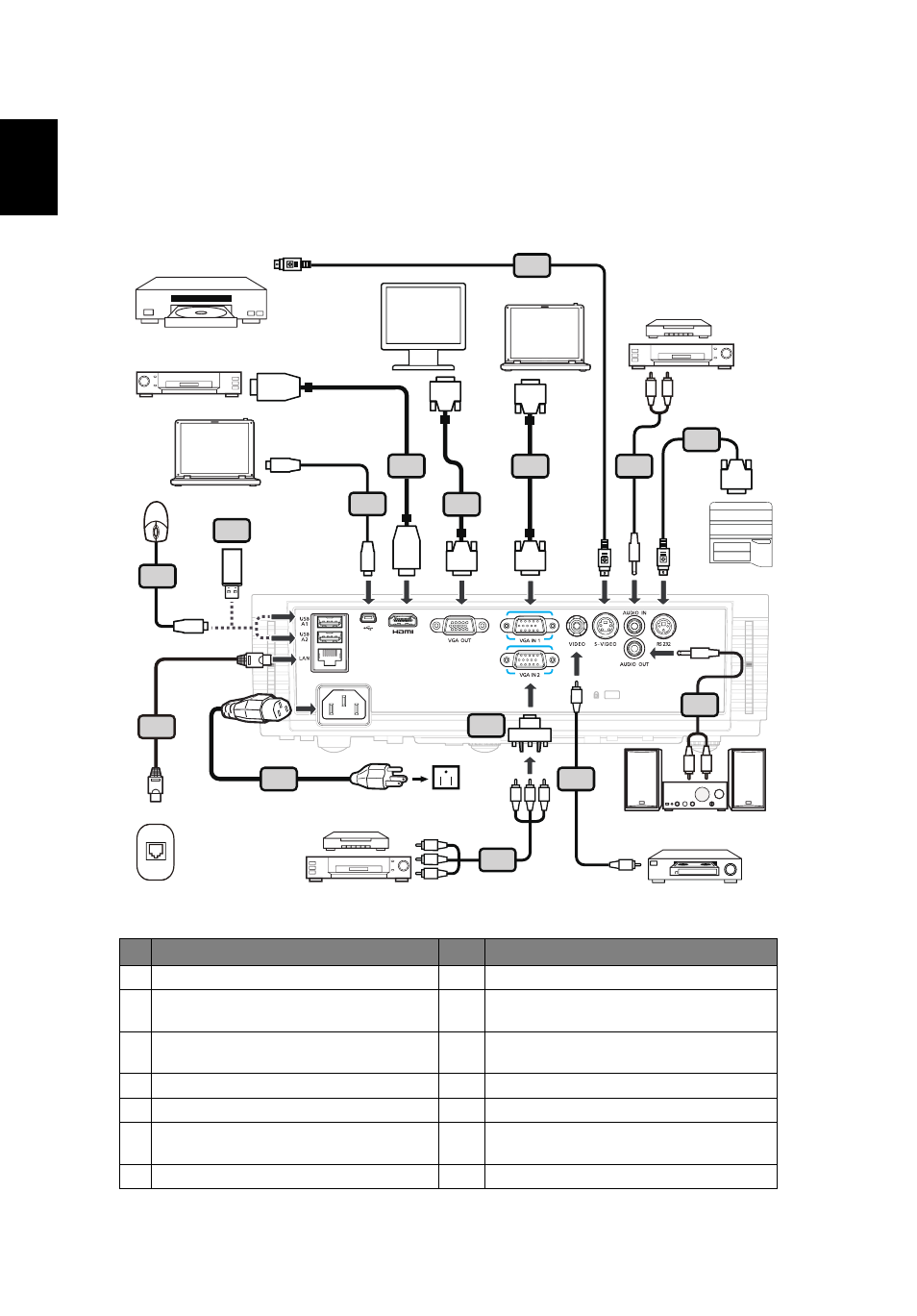

Подключение проектора
# Описание # Описание
1 Кабель питания 8 Кабель RS232
2 Кабель LAN 9 Переходник с VGA на компонентный
(HDTV) интерфейс
3 Кабель USB 10 Кабель компонентного видеосигнала с
3-мя разъемами RCA
4 Кабель HDMI 11 Кабель композитного видеосигнала
5 Кабель VGA 12 Мышь
6 Кабель S-Video 13 Жесткий диск/карта памяти USB
WiFi-адаптер с разъемом USB
7 Кабель аудио Jack/RCA
HDTV adapter
9
10
R B G
RB
G
D-Sub
D-Sub
5
D-Sub
D-Sub
5
R W
7
6
R W
7
Y
Y
11
2
1
HDMI
HDMI
4
USB
USB
3
RS232
RS232
8
USB
12
13
Выход видео
Выход S-Video
Проигрывател
DVD-плеер, ТВ-
приставка, HDTV-
приемник
DVD-плеер,
ТВ-приставка,
HDTV-
приемник
Интернет
