Панель управления, Ру сский – Инструкция по эксплуатации Acer X113PH
Страница 14
4
Ру
сский
Примечание: Функции зависят от определения модели.

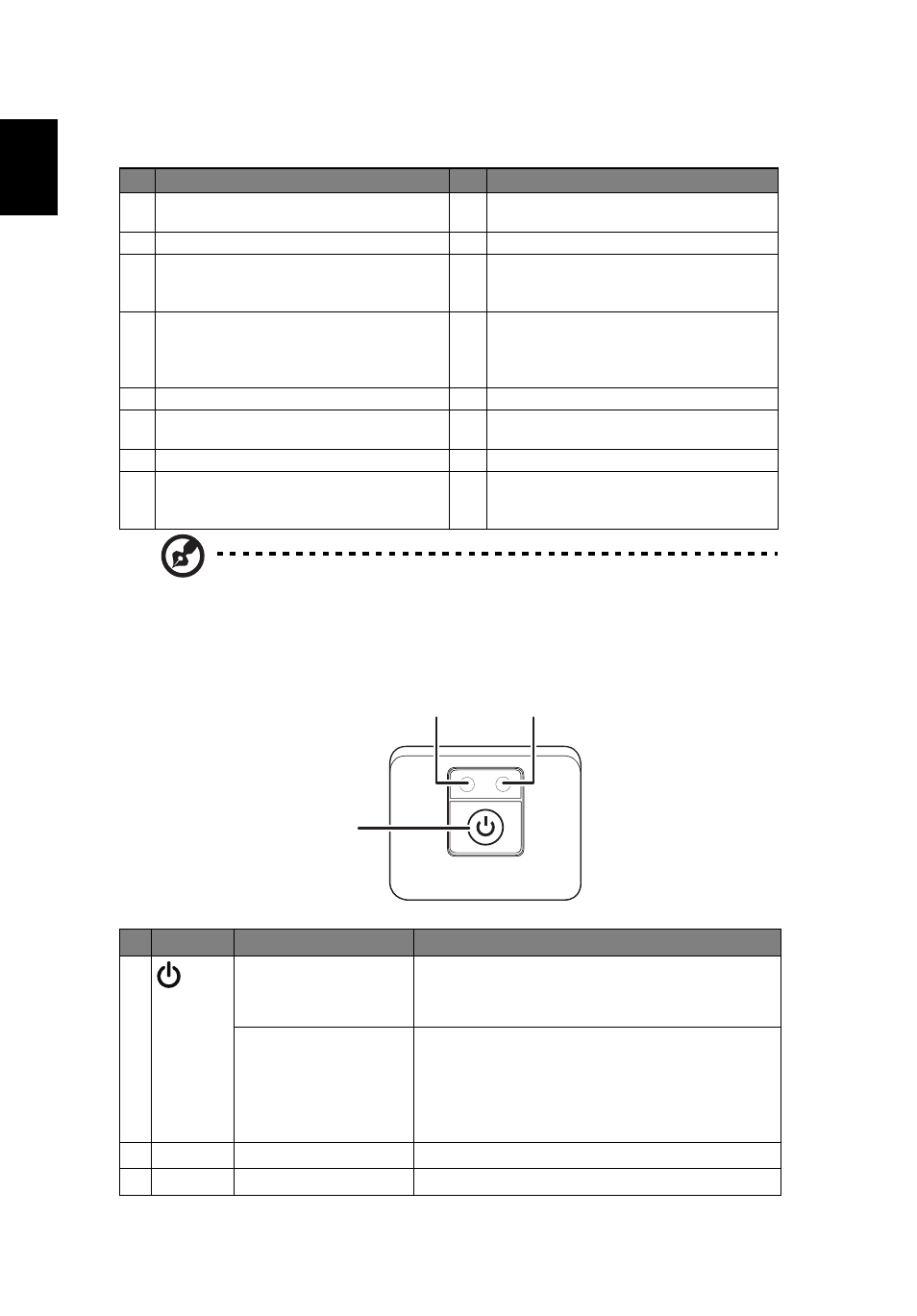

Панель управления
#
Описание
#
Описание
1
Разъем входа композитного
видеосигнала
9
ЛВС (порт RJ45 интерфейса 10/100M
Ethernet)
2
Разъем входа S-Video
10
Порт RS232
3
Разъем выхода для сквозного
подключения монитора (только для
входа VGA IN 2)
11
Порт Mini USB
4
Разъем входа аналогового сигнала ПК,
ТВВЧ, компонентного видеосигнала
(для входов VGA, VGA IN, VGA IN 1 и
VGA IN 2)
12
Разъем HDMI/MHL (HDMI/MHL, HDMI
1/MHL)
5
Предохранительная планка
13
Гнездо питания
6
Разъем аудиовхода (для входа S-Video
и композитного видеовхода)
14
Гнездо замка KensingtonTM
7
Разъем аудиовыхода 15
Разъем HDMI 2
8
Разъем аудиовхода (для видеовходов
VGA IN 1 и VGA IN 2)
16
Разъем аудиовхода (для входа S-
Video, композитного видеовхода,
видеовхода VGA)
#
Значок
Функция
Описание
1
Питание
Светодиодный индикатор питания
См. раздел "Включение и выключение
проектора".
Источник
Длительное нажатие этой кнопки
позволяет вызвать меню источников
сигнала. Кратковременное нажатие этой
кнопки позволяет переключать активный
источник сигнала.
2
LAMP
Индикатор лампы
3
TEMP
Светодиод индикатора температуры
2
3
1
LAMP
LAMP
TEMP
TEMP
SOURCE
SOURCE
