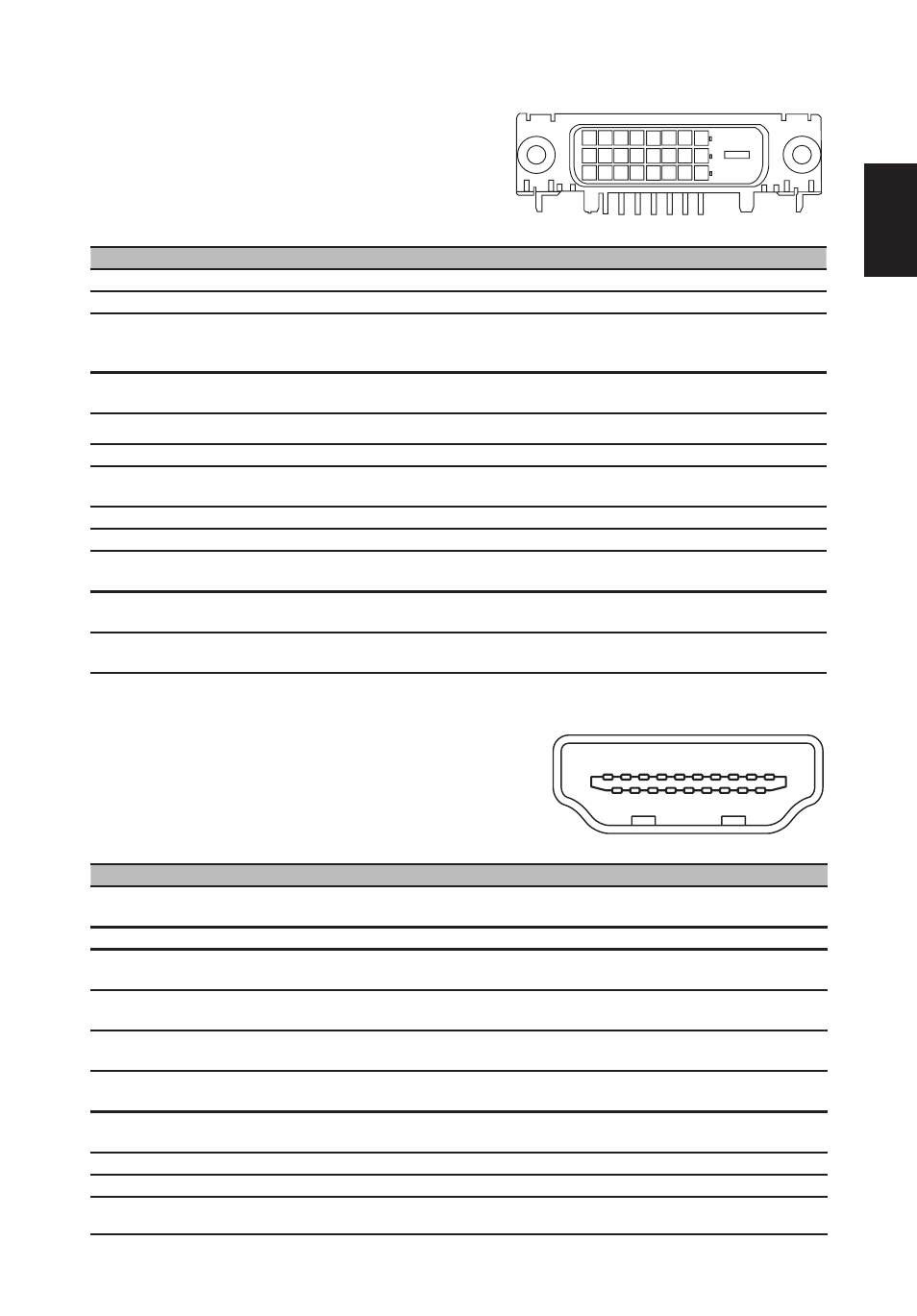

24-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Канал передачи данных TMDS 2+
13
NC
2
Канал передачи данных TMDS 2-
14
Питание +5 В
3
Экранированный канал передачи
данных TMDS 2/4»
15
GND (Общий провод для +5
В, построчная синхронизация,
покадровая синхронизация)
4
NC
16
Определение "горячего"
подключения
5
NC
17
Канал передачи данных DDC 0-
6
Синхронизация DDC
18
Канал передачи данных DDC 0+
7
Канал передачи данных DDC
19
Экранированный канал передачи
данных TMDS 0/5
8
NC
20
NC
9
Канал передачи данных TMDS 1-
21
NC
10
Канал передачи данных TMDS 1+
22
TMDS, синхронизация,
экранирование
11
Экранированный канал передачи
данных TMDS 1/3
23
Положительная синхронизация
DDC TMDC +
12
NC
24
Отрицательная синхронизация
DDC TMDC
19-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Канал передачи данных DDC 2+
2
Экранированный канал передачи
данных TMDS 2
3
Канал передачи данных DDC 2-
4
Канал передачи данных DDC 1+
5
Экранированный канал
передачи данных TMDS 1
6
Канал передачи данных DDC1-
7
Канал передачи данных DDC 0+
8
Экранированный канал передачи
данных TMDS 0
9
Канал передачи данных DDC 0-
10
Положительная синхронизация
DDC TMDC+
11
TMDS, синхронизация,
экранирование
12
Отрицательная синхронизация
DDC TMDC-
13
CEC
14
Зарезервировано (нормально
замкнутое состояние в устройстве)
15
SCL
16
SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Определение "горячего"
подключения
11
13
15
17
19
9 7 5 3 1
2
6 4
8
10
1412
16
18
