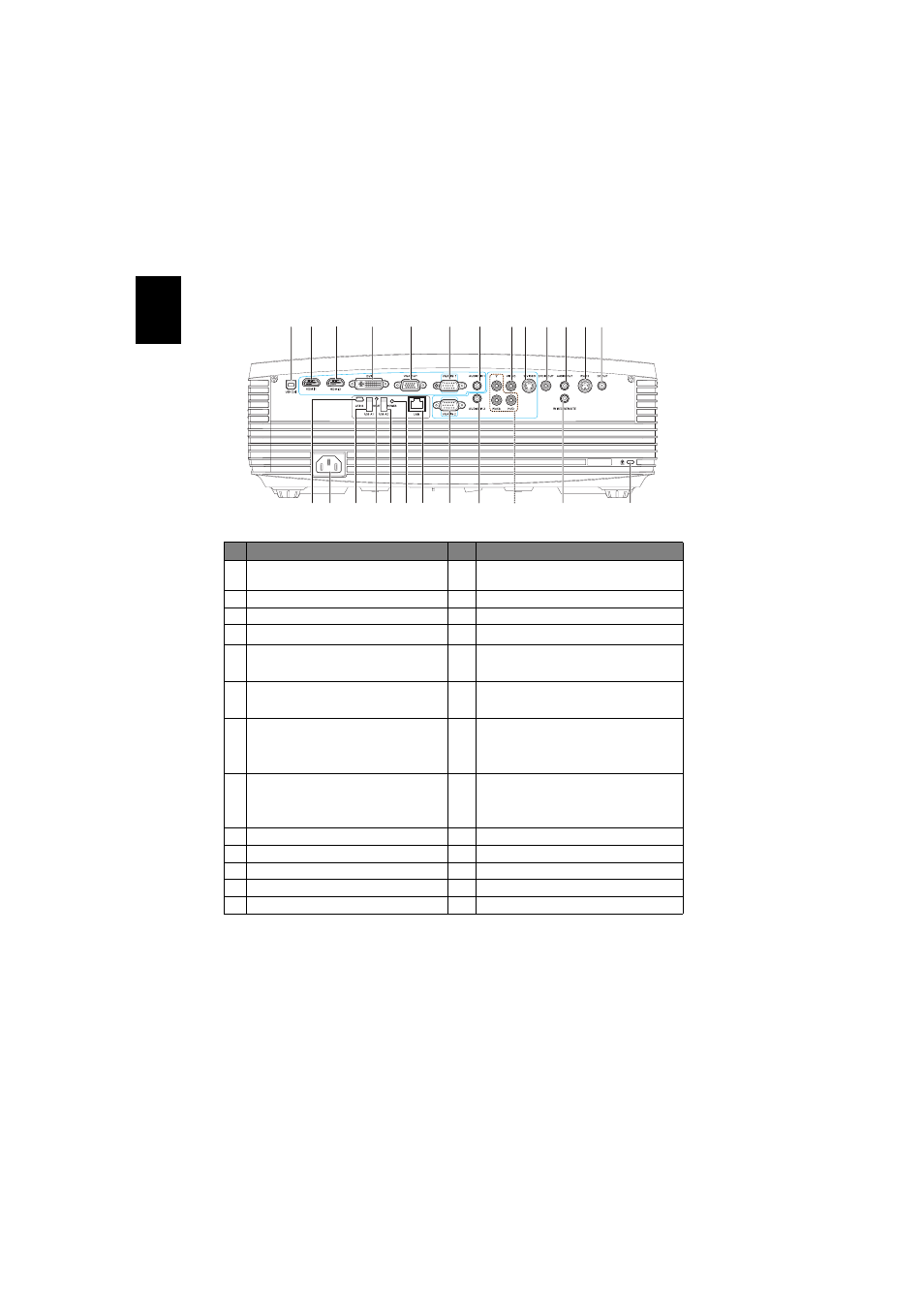

Задняя панель
#
Описание
#
Описание
1
Гнездо питания
14
Выходной разъем питания 12 В,
постоянный ток
2
Разъем USB
15
Мини-USB
3
Разъем HDMI 1
16
Разъем USB A1
4
Разъем HDMI 2
17
Кнопка сброса
5
Разъем входа DVI (для цифрового
сигнала с функцией HDCP)
18
Разъем USB A2
6
Выходной разъем для сквозного
подключения монитора (VGA-Out)
19
Индикатор питания при беспроводном
подключении
7
Входной разъем аналогового сигнала
ПК, HDTV, SCART, раздельного
видеосигнала (VGA IN 1)
20
Локальная сеть (порт RJ45 для Ethernet
10/100 Мбит/с)
8
Разъем аудиовхода 1 (VGA IN 1,
раздельный сигнал, полный сигнал, S-
Video, HDMI)
21
Входной разъем аналогового
видеосигнала ПК (VGA IN 2)
9
Разъем входа полного видеосигнала
22
Входной аудиоразъем 2 (VGA IN 2/DVI)
10 Разъем входа S-Video
23
Разъем входа YPbPr/YCbCr
11 Разъем выхода SPDIF
24
Разъем входа проводного пульта ДУ
12 Разъем аудиовыхода
25
Гнездо замка Kensington™
13 Разъем RS232
2
3
5
6
7
8
9
23
10 11 12 13 14
15
18 19
1
24
25
21
20
22
4
16 17
