Ру сский задняя сторона – Инструкция по эксплуатации Acer P7505
Страница 15
5
Ру
сский

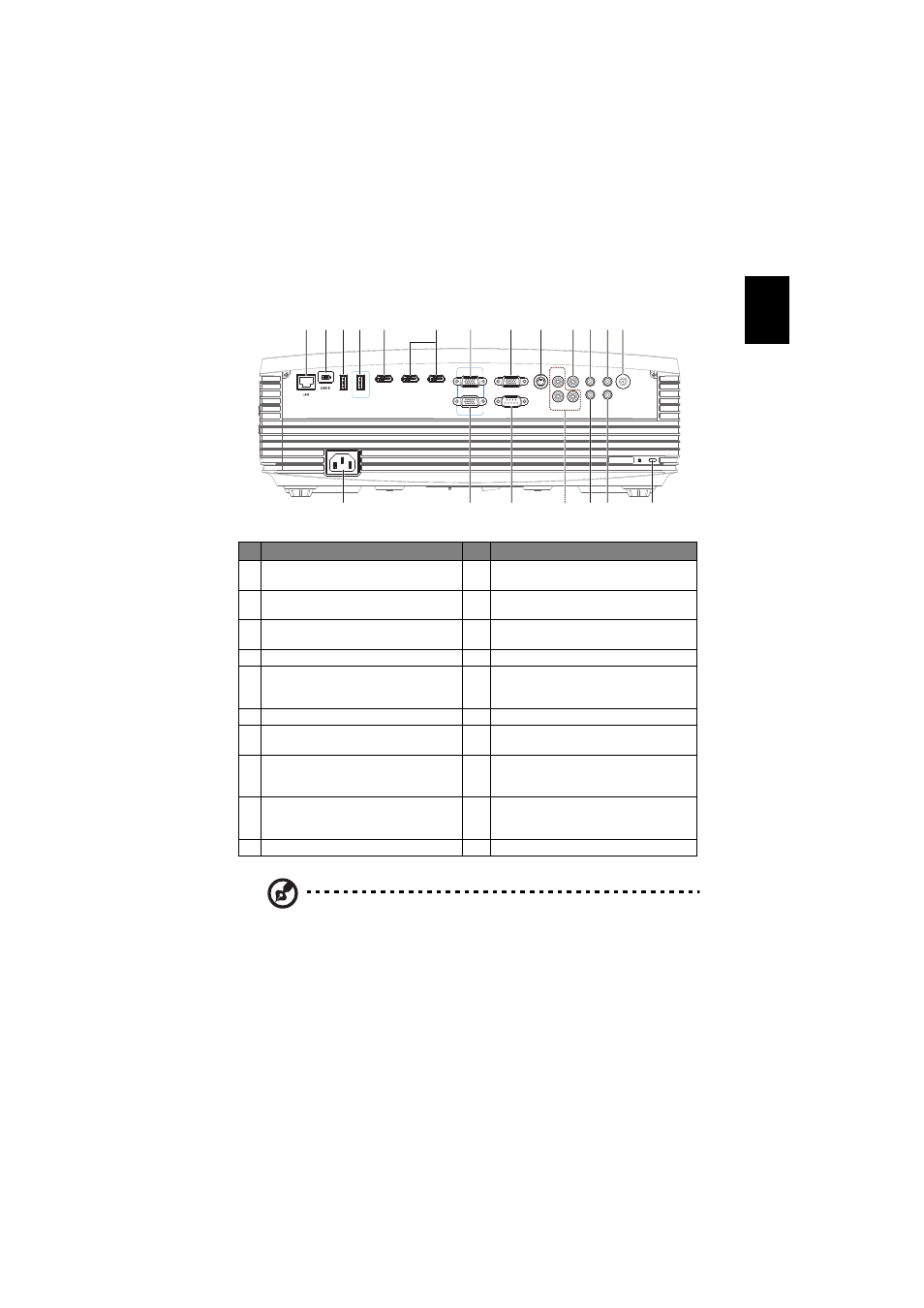

Задняя сторона
Примечание: Функции зависят от определения модели.
#
Описание
#
Описание
1
Гнездо питания
11
Разъем входа композитного
видеосигнала
2
LAN (RJ45 Port для 10/100M Ethernet) 12
Разъем аудиовхода 1 (VGA IN 1,
VGA IN 2)
3
Разъем Mini USB Ctrl (для обновления
встроенного ПО и USB монитора)
13
Выходной разъем аудио
4
Разъем USB A1
14
Разъем выхода постоянного тока, 12 В
5
Разъем USB A2 (поддержка
беспроводного адаптера с разъемом
USB)
15
Входной аналоговый разъем ПК
(VGA IN 2)
6
Разъем HDMI 3
16
Разъем RS232
7
Разъем HDMI 1/HDMI 2 (поддержка
функции 2D в 3D)
17
Разъем входа YPbPr/YCbCr
8
Входной разъем аналогового сигнала
ПК/HDTV/SCART/компонентного
видео (VGA IN 1)
18
Разъем аудиовхода 2 (компонентный,
композитный, S-Video)
9
Разъем выхода для сквозного
подключения монитора (только для
входа VGA IN 1)
19
Входной разъем проводного ИК-пульта
управления
10 Разъем входа S-Video
20
Гнездо для замка Kensington™
FOR WIRELESS ADAPTER
USB A1
USB A2
HDMI 1
VGA IN 1
VGA IN 2
VGA OUT
RS232
S-VIDEO
AUDIO IN 1 AUDIO OUT
WIRED REMOTE
DC
Pb/Cb Pr/Cr
AUDIO IN 2
VIDEO
Y
HDMI 2
HDMI 3
2
3
6
8
17
11 12 13 14
1
20
15
16
4 5
7
10
9
18 19
