Подготовка к эксплуатации

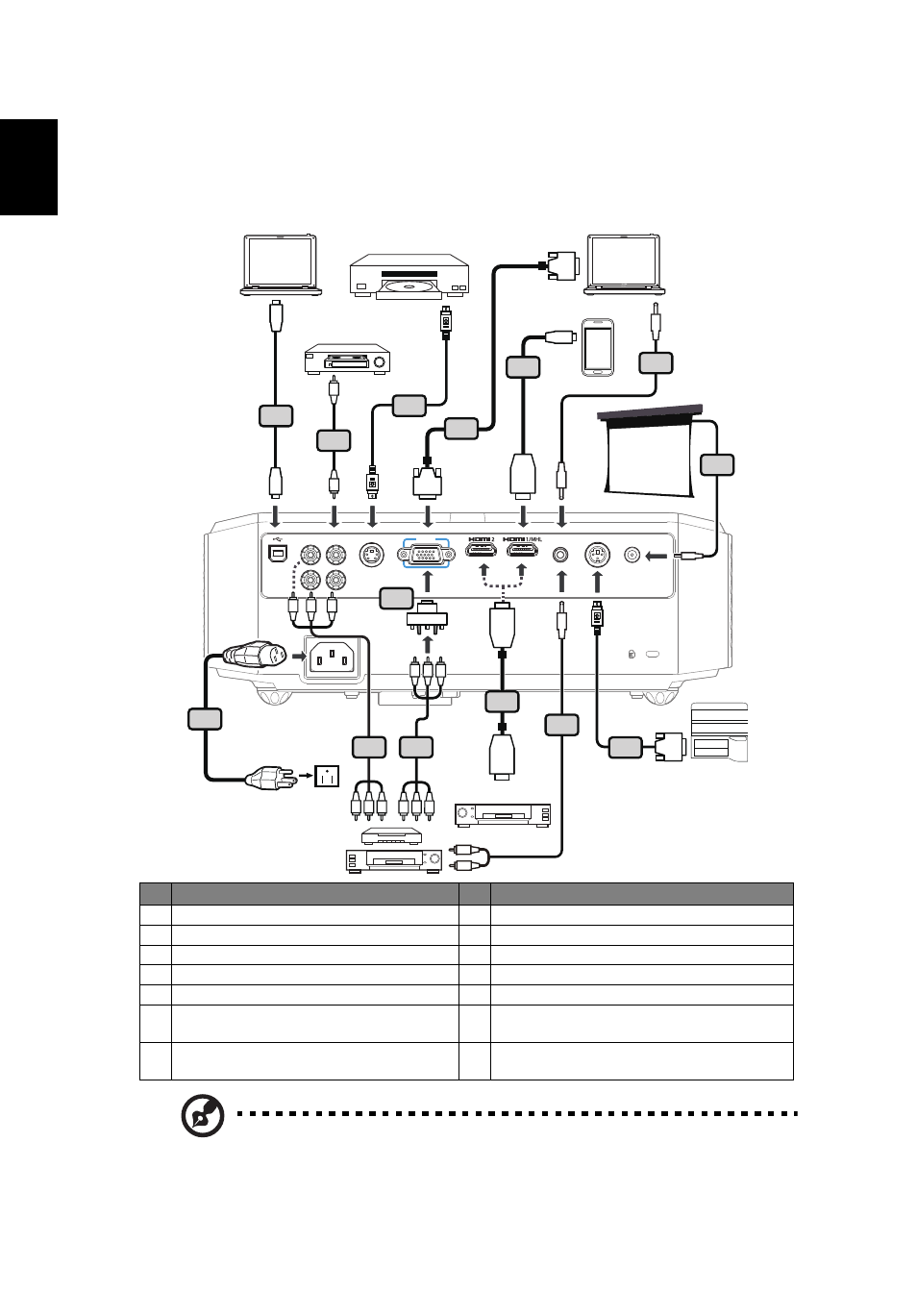

Подключение проектора
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
Примечание. При длине более 5 м для USB кабеля требуется
включенный удлинитель.
#
Описание
#
Описание
1
Кабель питания
8
Кабель S-Video
2
Кабель USB
9
Кабель композитного видеосигнала
3
Кабель VGA
10 Кабель аудио Jack/RCA
4
Кабель HDMI
11 Кабель постоянного тока, 12 В
5
Аудиокабель со штекерами
12 Кабель MHL (MicroUSB-HDMI)
6
Кабель RS232
13 Переходник с VGA на компонентный
(HDTV) интерфейс
7
Кабель компонентного видеосигнала с
3-мя разъемами RCA
Pb/Cb
Pb/Cb
Pr/Cr
Pr/Cr
Y
S-VIDEO
S-VIDEO
VGA IN
VGA IN
AUDIO IN
AUDIO IN
RS232
RS232
DC OUT
DC OUT
VIDEO
VIDEO
HDTV adapter
13
R B G
R B G
7
R
W
10
HDMI
HDMI
4
D-Sub
D-Sub
3
5
2
USB
USB
Y
Y
9
8
RS232
RS232
6
R B G
7
G
B
R
11
1
HDMI
12
USB
MHL
Проигрыватель DVD
Проигрыватель DVD ,
ТВ-приставка,
приемник HDTV
Выход видео
Выход S-Video
