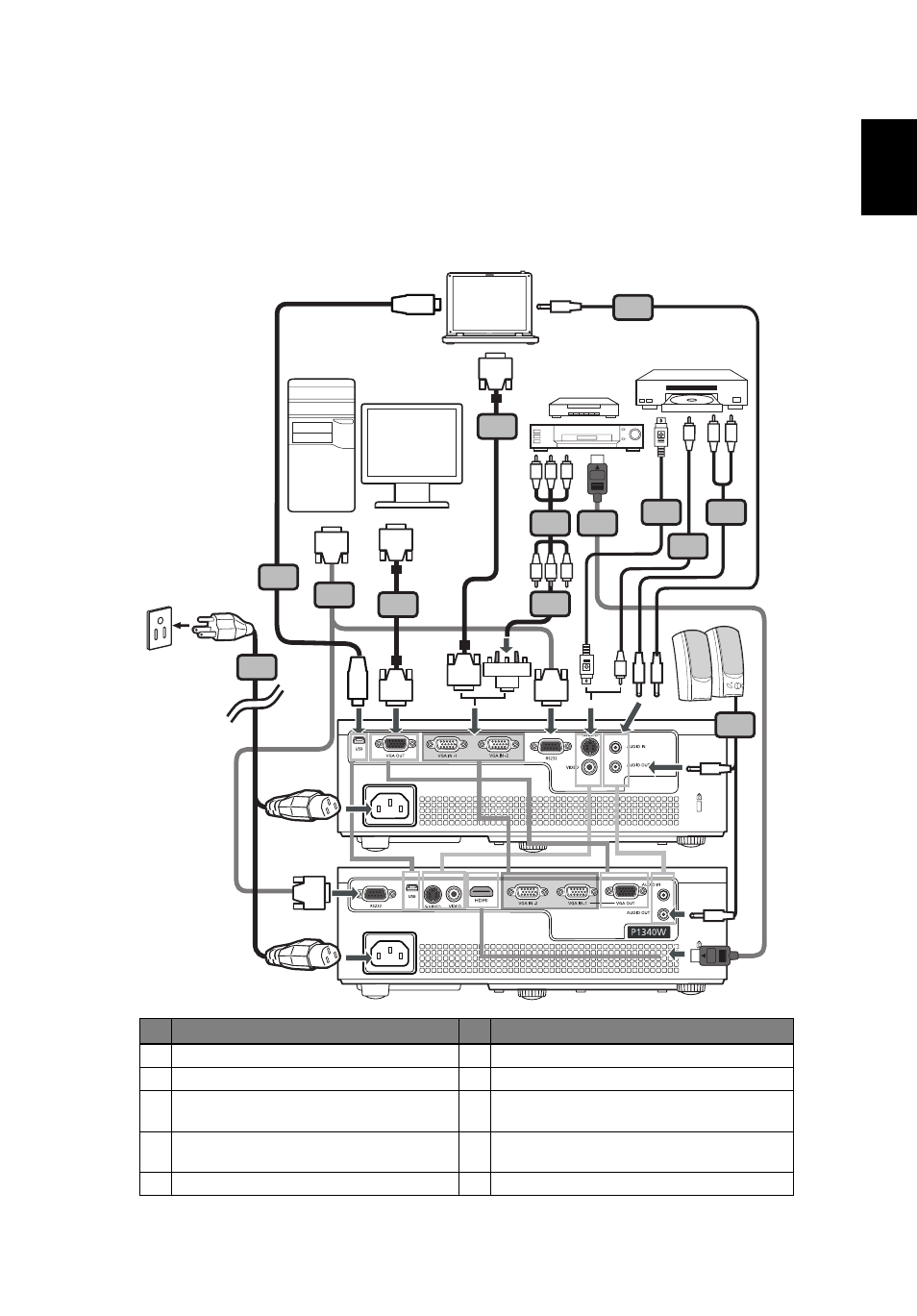

Подготовка к эксплуатации
Подключение проектора
#
Описание
#
Описание
1
Кабель питания
6
Кабель S-Video
2
Кабель VGA
7
Кабель RS232
3
Кабель «компонентное видео – HDTV
адаптер» / вход VGA
8
Кабель USB
4
Кабель полного видеосигнала
9
Кабель компонентного видеосигнала с
3-мя разъемами RCA
5
Аудиокабель
10 Кабель HDMI
RS232
RS232
RS232
R B G
R B G
HDTV adapter
D-Sub
D-Sub
7
8
D-Sub
D-Sub
2
5
6
4
2
USB
USB
1
R
W
9
10
3
Y
Y
5
5
DVD-плеер,
ТВ-приставка,
HDTV-приемник
VGA
RS232
Видеовыход
Video/S-Video
Просмотр
Динамики
