Ру сский, Тип 2 – Инструкция по эксплуатации Acer P1383W
Страница 19
9
Ру
сский
Примечание: Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
Примечание: Функции зависят от определения модели.
Примечание: При длине более 5 м для USB кабеля требуется
включенный удлинитель.
Примечание: Выходной разъем VGA OUT для сквозного
подключения только к входному разъему VGA IN 2.
Примечание: Для включения функции MHL в некоторых
мониторах требуется конвертер (который поставляется
производителем смартфона).
#

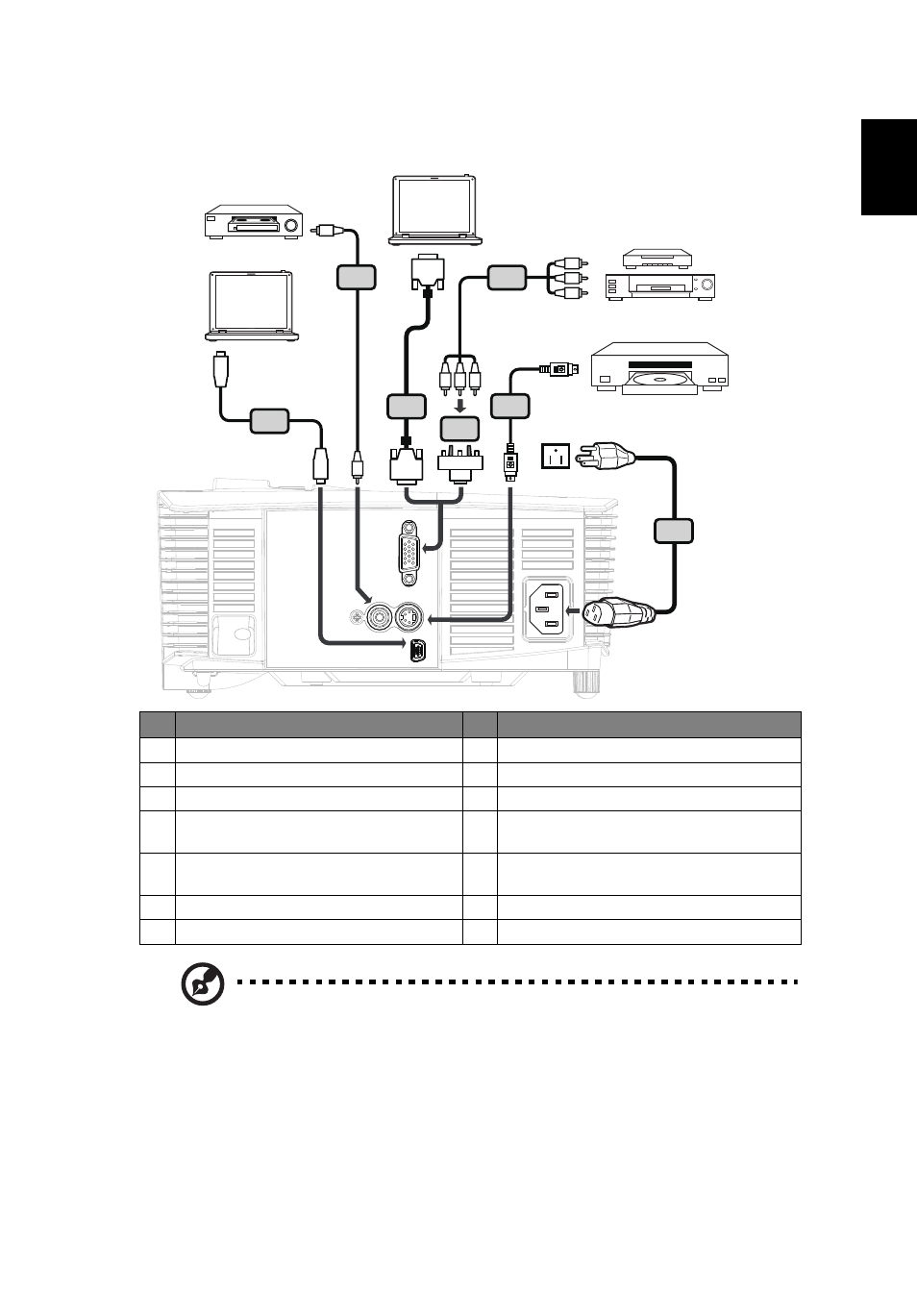

Описание
#
Описание
1
Кабель питания
8
Кабель аудио jack/RCA
2
Кабель VGA
9
Кабель RS232
3
Аудиокабель со штекерами
10
Кабель USB
4
Переходник с VGA на компонентный
(HDTV) интерфейс
11
Кабель HDMI
5
Кабель компонентного видеосигнала с
3-мя разъемами RCA
12
Кабель MHL (MicroUSB-HDMI)
6
Кабель S-Video
13
Кабель RJ45
7
Кабель композитного видеосигнала
<Тип 2>
VGA IN
S-VIDEO
USB CTRL
VIDEO
1
HDTV adapter
4
5
R B G
RB
G
D-Sub
D-Sub
2
USB
USB
10
6
Y
Y
7
Выход S-Video
Выход видео
Проигрыватель DVD ,
ТВ-приставка,
приемник HDTV
