7
Ру
сский
Подготовка к эксплуатации

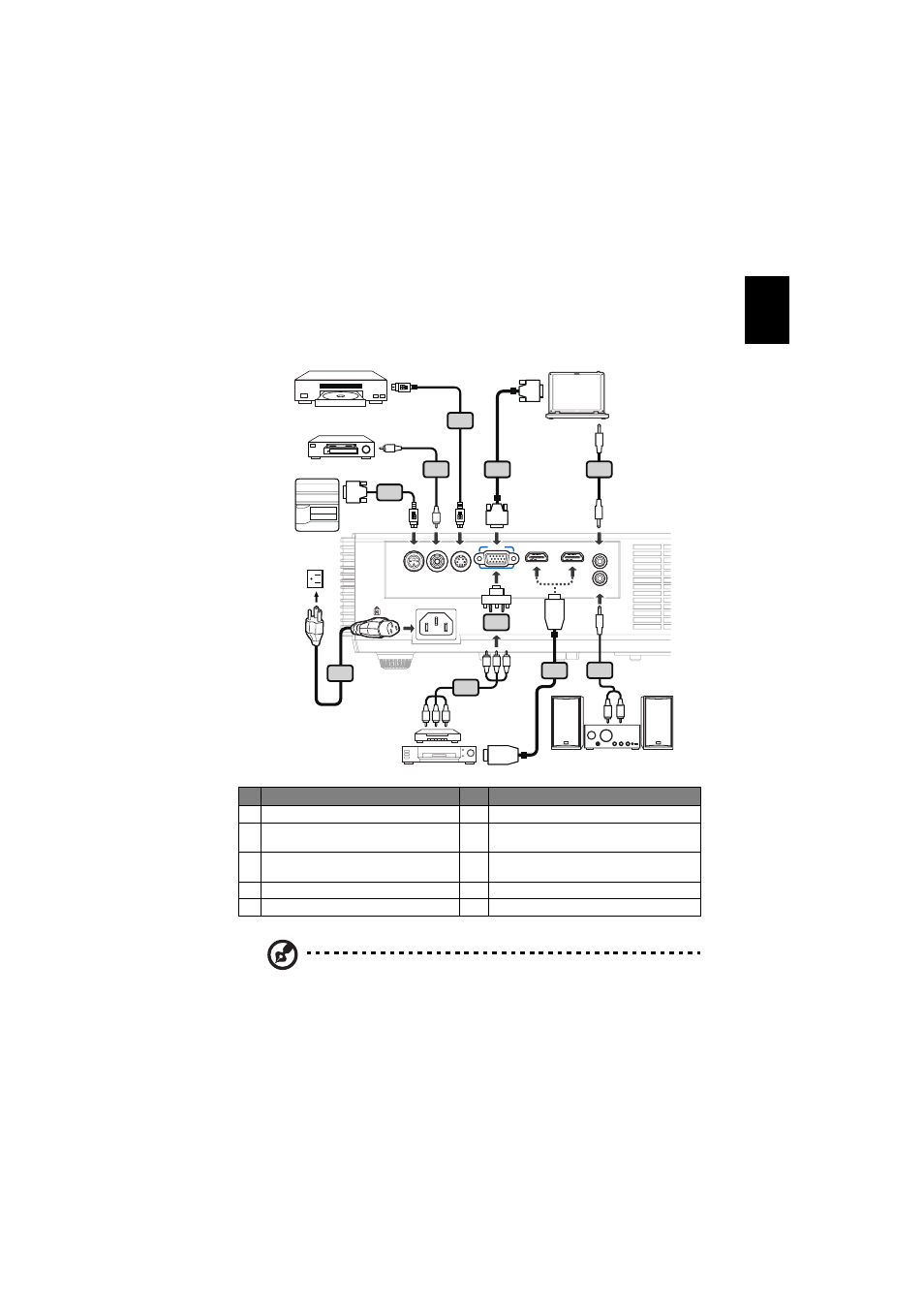

Подключение проектора
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
#
Описание
#
Описание
1 Кабель питания
6 Аудиокабель со штекерами
2 Кабель RS232
7
Переходник с VGA на компонентный
(HDTV) интерфейс
3 Кабель композитного видеосигнала
8
Кабель компонентного видеосигнала с
3-мя разъемами RCA
4 Кабель S-Video
9 Кабель HDMI
5 Кабель VGA
10 Кабель аудио Jack/RCA
RS232
VIDEO
S-VIDEO
HDMI 1
HDMI 2
AUDIO IN
AUDIO OUT
VGA IN
R
W
10
HDMI
9
HDMI
HDTV adapter
7
R B G
R B G
8
VGA
D-Sub
D-Sub
5
6
4
Y
Y
3
RS232
RS232
2
1
Выход Audio
Проигрыватель DVD,
ТВ-приставка,
приемник HDTV
Выход видео
Выход S-Video
