RU-6

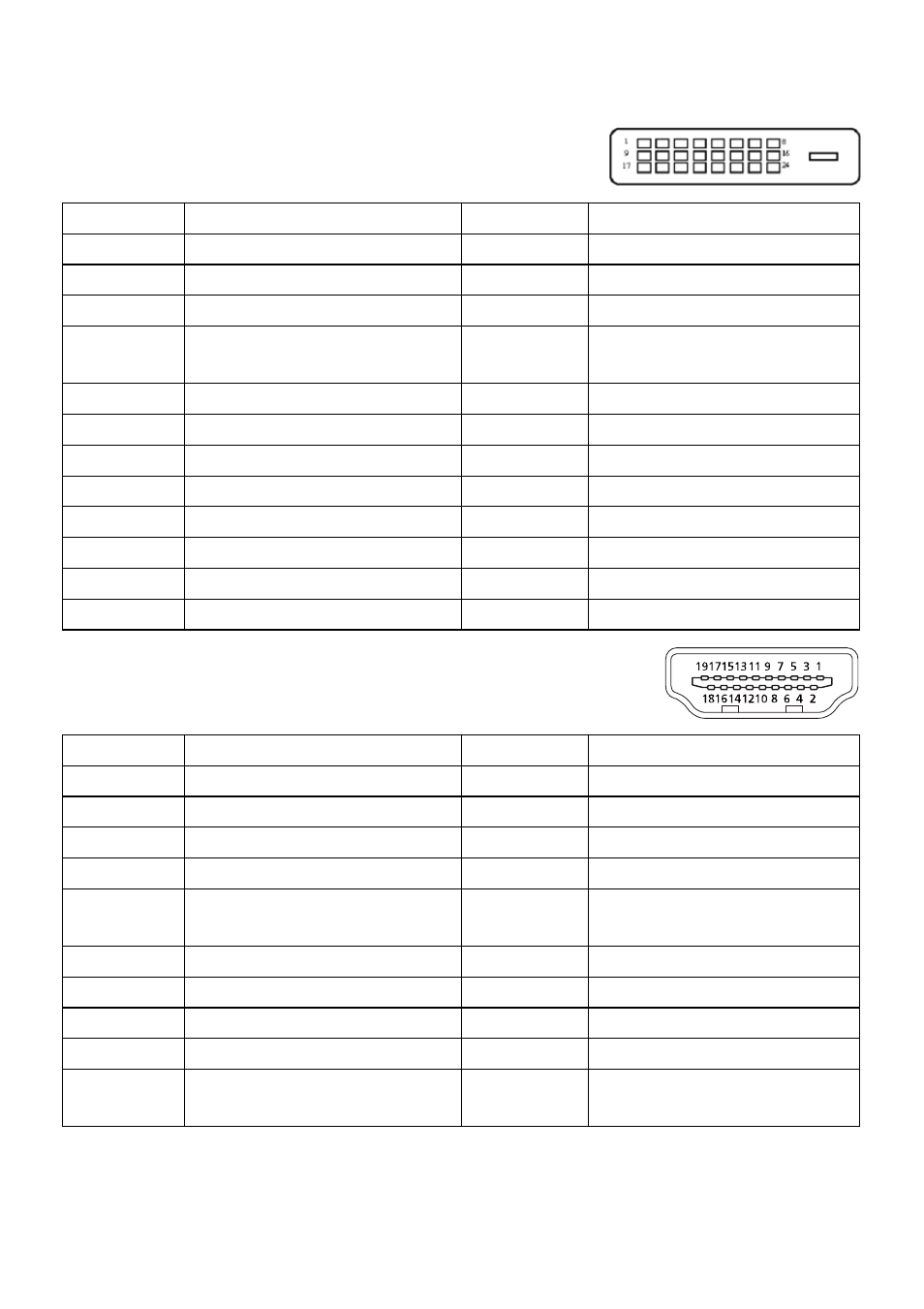

24-контактный сигнальный кабель цветного дисплея*
19-контактный сигнальный кабель цветного дисплея*
* только для некоторых моделей
Контакт
Значение
Контакт
Значение
1.
TMDS Data2-
13.
NC
2.
TMDS Data2+
14.
Питание +5 В
3.
TMDS Data 2/4 Shield
15.
Logic Ground
4.
NC
16.
Определение "горячего"
подключения
5.
NC
17.
TMDS Data0-
6.
DDC Clock
18.
TMDS Data0+
7.
DDC Data
19.
TMDS Data 0/5 Shield
8.
NC
20.
NC
9.
TMDS Data1-
21.
NC
10.
TMDS Data1+
22.
TMDS Clock Shield
11.
TMDS Data 1/3 Shield
23.
TMDS Clock+
12.
NC
24.
DDC TMDS Clock-
Контакт
Значение
Контакт
Значение
1.
TMDS Data2+
10.
TMDS Clock+
2.
TMDS Data2 Shield
11.
TMDS Clock Shield
3.
TMDS Data2-
12.
TMDS Clock-
4.
TMDS Data1+
13.
CEC
5.
TMDS Data1 Shield
14.
Резерв (не используется
устройством)
6.
TMDS Data1-
15.
SCL
7.
TMDS Data0+
16.
SDA
8.
TMDS Data0 Shield
17.
DDC/CEC Ground
9.
TMDS Data0-
18.
Питание +5 В
19.
Определение "горячего"
подключения
