8
Ру
сс
кий
•
S5201M/T111B/PS-X11M
Примечание. Для обеспечения надлежащей работы проектора с
компьютером убедитесь, что частота обновления экрана
совместима с проектором.
Примечание. «*» Ограничение по накопителю USB, не
поддерживается питание.
#

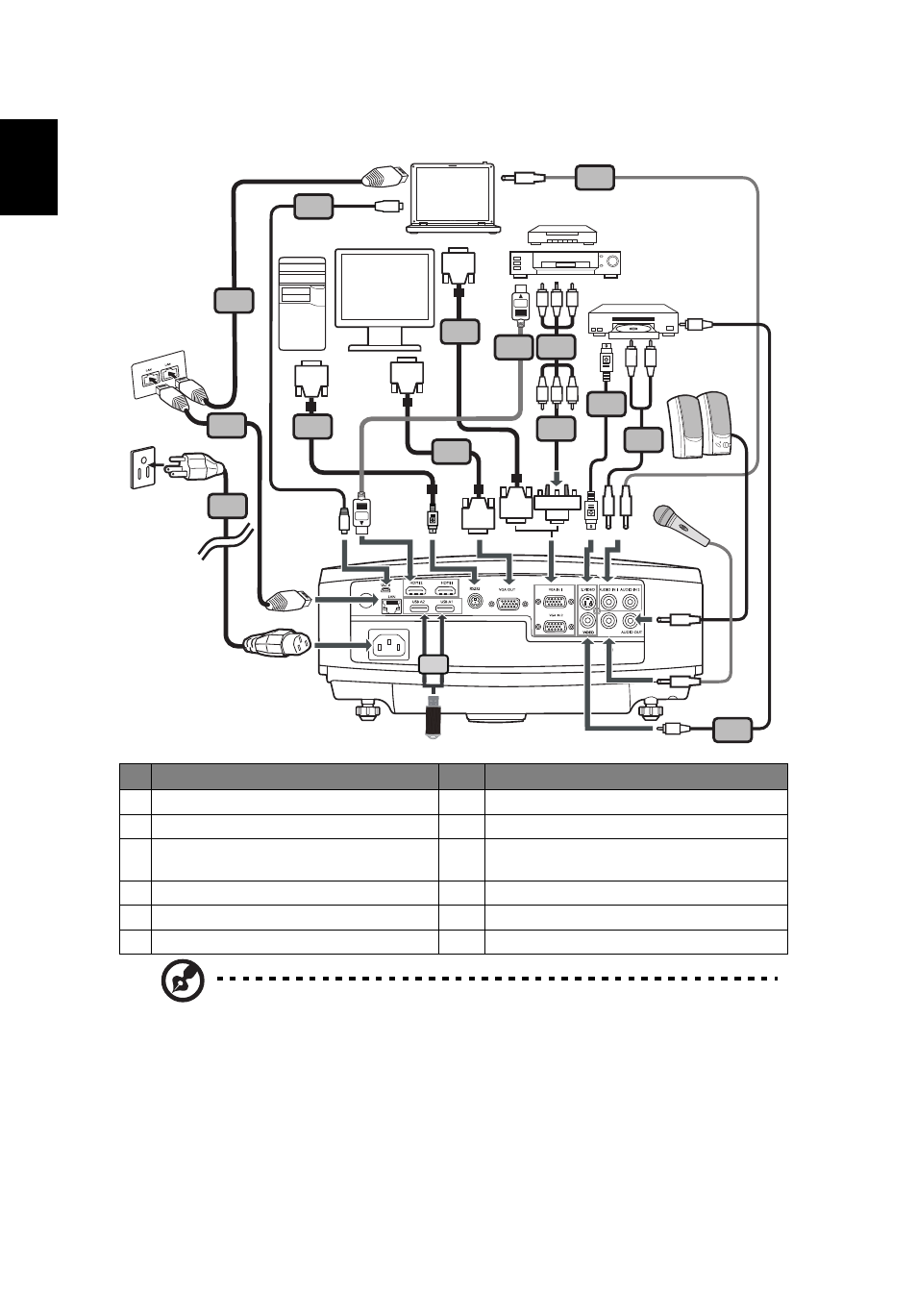

Описание
#
Описание
1
Кабель питания
7
Кабель RS232
2
Кабель VGA
8
Кабель HDMI
3
Переходник с VGA на компонентный
интерфейс/HDTV
9
Кабель компонентного видеосигнала с
3-мя разъемами RCA («тюльпан»)
4
Кабель композитного видеосигнала
10
Кабель RJ45
5
Аудиокабель
11
Кабель USB
6
Кабель S-Video
12*
Накопитель USB
MIC.
RS232
R B G
R B G
HDTV adapter
D-Sub
D-Sub
12
7
D-Sub
D-Sub
2
6
4
5
2
1
Y
5
R
W
9
8
3
Y
10
10
11
USB
USB
DC OUT
DVD-плеер, ТВ-приставка,
HDTV-приемник
VGA
RS232
Видеовыход,
выход S-Video
Громкоговорители
Дисплей
Микрофон
