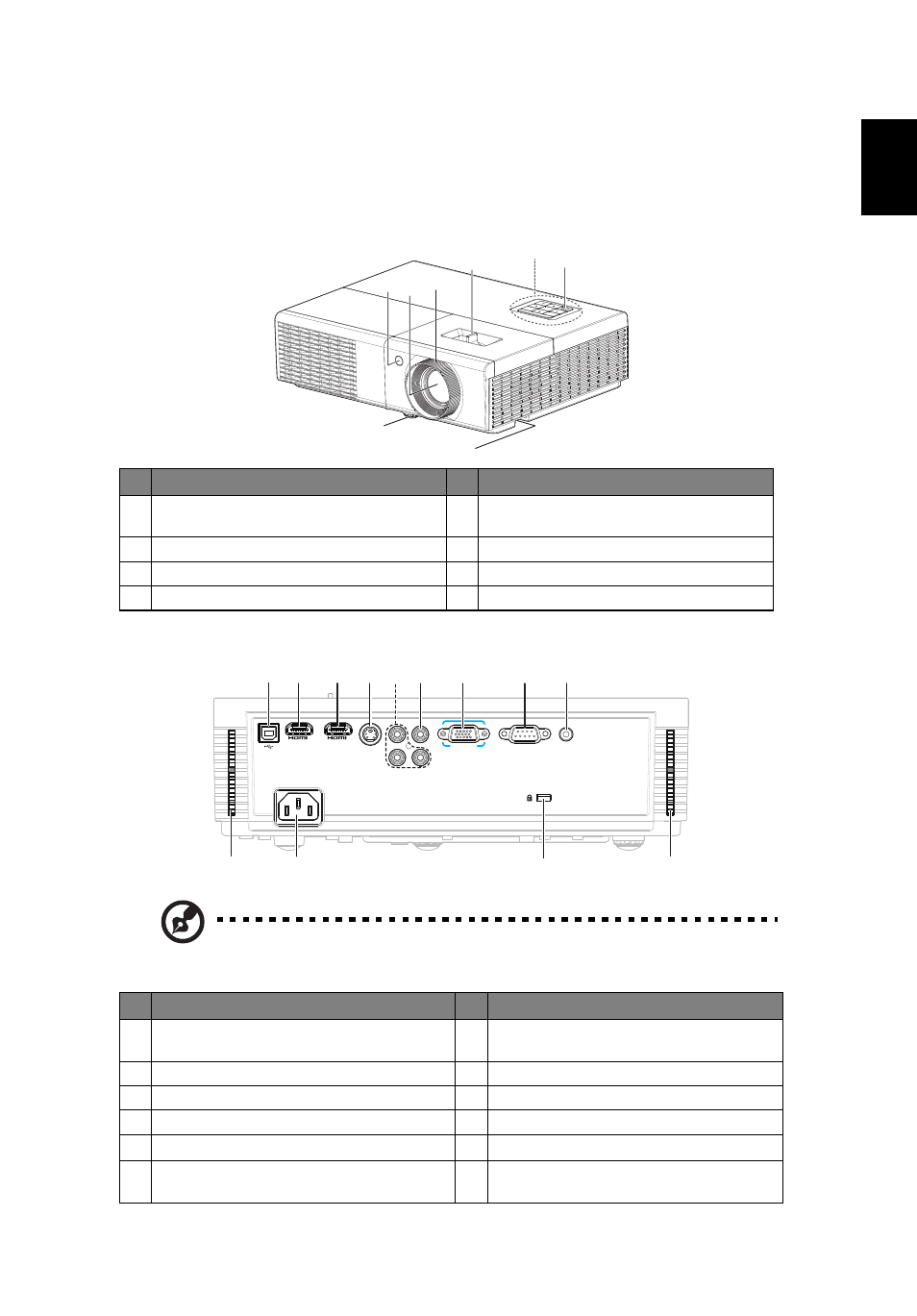

Общая информация о проекторе
Внешний вид проектора
Передняя, верхняя панель
Задняя панель
Примечание. Набор интерфейсных разъемов зависит от
характеристик конкретной модели.
#
Описание
#
Описание
1
Кнопка питания
5
Объектив с переменным фокусным
расстоянием
2
Панель управления
6
Приемник дистанционного управления
3
Рычаг изменения масштаба
7
Регуляторы наклона
4
Кольцо фокусировки
8
Предохранительная планка
#
Описание
#
Описание
1
Разъем управления USB
7
Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
2
Разъем HDMI 2/MHL
8
Разъем RS232
3
Разъем HDMI 1
9
Разъем аудиовхода
4
Разъем входа S-Video
10 Гнездо питания
5
Разъем входа YPbPr/YCbCr
11 Гнездо замка Kensington
TM
6
Разъем входа композитного
видеосигнала
12 Впускные отверстия воздушного
фильтра
ME
NU
POW
ER
LAM
P
TE
MP
SYNC
SO
URC
5
3
2
1
4
7
6
8
(MHL)
2
1
S.VIDEO
Y
Pb
Pr
VIDEO
VGA!IN!
RS 232
AUDIO IN
11
4
1
2
3
5 6
7
8
9
10
12
12
