Внешний вид водонагревателя

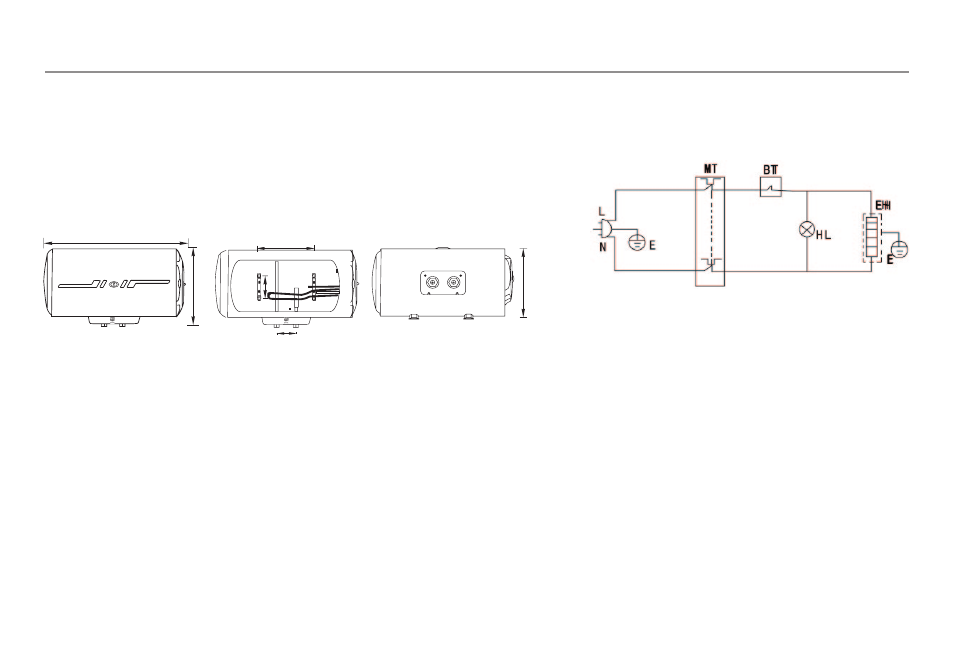

Внешний вид водонагревателя и шаблон монтажных отверстий (для установки на стене)
Внешний вид и схема электрической цепи водонагревателя
могут быть изменены без предупреждения, без ухудшения
потребительских свойств изделия.
A — Выход горячей воды
B — Вход холодной воды
C — Нагревательный элемент
D — Водяной бак
E — Кронштейн
F — Магниевый анод
MT – Защитный термостат
BT – Регулируемый термостат
HL – Индикаторная лампа нагрева воды
EH – Нагревательный элемент
E – Заземление (желтый/зеленый)
L – Фаза (коричневый)
N – Ноль (синий)
e1
a1
b1
A B
D
F
E
C
с1
d1
f1
Вид спереди В разрезе Вид сзади
