AKAI
A–4183
1. Индикатор сети
2. Кнопка включения/выключения питания
3. ИК–приемник системы ДУ (дистанционного
управления)
4. Дисплей
5. Лоток для загрузки дисков
6. Кнопка открытия/закрытия лотка
7. Кнопка воспроизведения/паузы
8. К нопка остановки воспроизведения
9. К нопка перехода к предыдущей главе
10. К нопка перехода к следующей главе
11. Разъемы подключения микрофонов

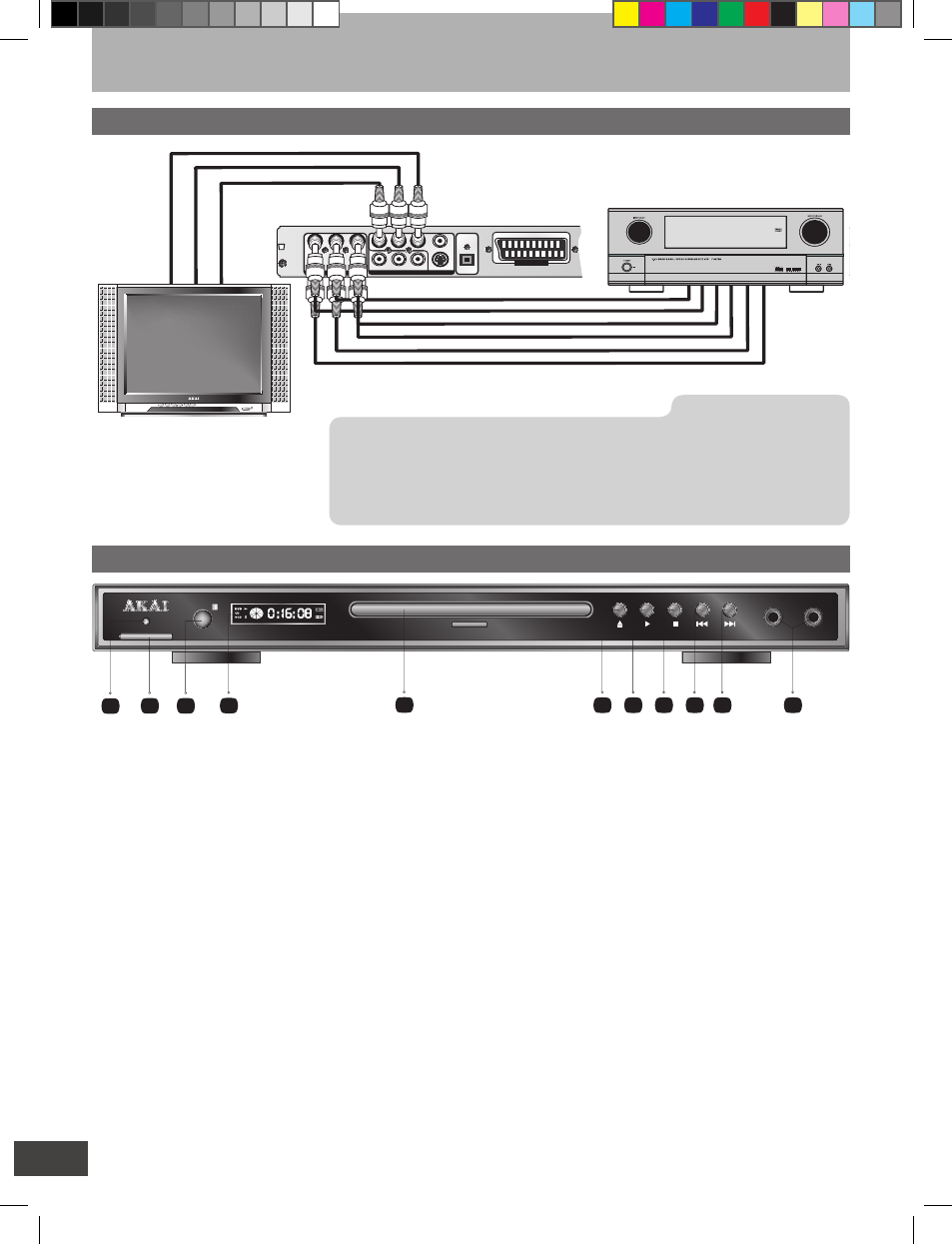

Органы управления и подключение плеера
Подключение к усилителю с шестиканальным аналоговым аудиовходом
5.1 CHANNEL
FL
FR
SUB
RS
LS
CEN
VIDEO
OPTICAL
AUDIO
SCART AV OUT
VIDEO
COAXIAL
Y
R
L
Pb
Pr
S-VIDEO
DVD - проигрыватель
Центр
Левый фронт
Левый тыл
Правый фронт
Правый тыл
Сабвуфер
Pb
Y
Pr
Усилитель
Телевизор
Общий вид передней панели
MIC1
DVD/CD PLAYER
A-4183
STANDBY
MIC2
П Р И М Е Ч А Н И Я
- После подключения DVD-плеера к шестиканальному усилителю отключите ре-
жим смешивания в меню аудио настроек плеера (см. стр. 16 Руководства).
- В разъем SCART встроен стерео аудиовыход, поэтому если Вы подключаете
плеер к телевизору через этот разъем, то для прослушивания звука через АС
телевизора нет необходимости в дополнительном аудиоподключении.
1. Индикатор сети
2. Кнопка включения/выключения питания
3. ИК–приемник системы ДУ (дистанционного
управления)
4. К нопка остановки воспроизведения
