Установка кондиционера
38
Подключение наружного блока
1. Снимите крышку электрического отсека наружного
блока.
Для кондиционеров с функцией FRESH
HSU-09RS03/R2(SDB), HSU-12RS03/R2(SDB):
Сетевой кабель
≥ 3G1,5 мм2
Соединительный кабель
≥ 3G1.5mm2+2x0.75mm2
Для кондиционеров без функции FRESH
HSU-09RS03/R2(SDB), HSU-12RS03/R2(SDB):
Сетевой кабель
≥ 3G1,5 мм2
Соединительный кабель
≥ 4G1,5ìì2
HSU-09RK03/R2(SDB), HSU-12RK03/R2(SDB):
Сетевой кабель
≥ 3G1,5 мм2
Соединительный кабель
≥ 4G1,5ìì2
Крышка
Винт

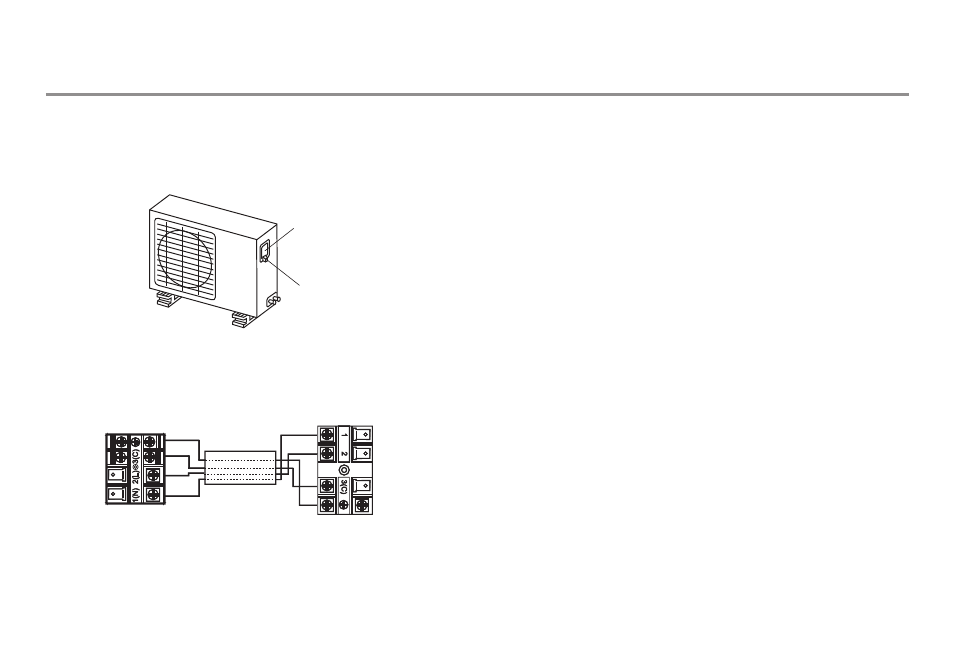

2. Подключите соединительные провода к контактам так,
чтобы цифры, указанные на контактах внутреннего и
наружного блоков, совпадали.
Внутренний блок
Наружный блок
Внешний вид и схема электрической цепи кондиционера
могут быть изменены без предупреждения, без ухудше-
ния потребительских свойств изделия.
