Разъемы аудиовыхода (5.1ch AUDIO OUT)
•
Подключение аудиокабеля. Подключение дополнитель-
но приобретаемого кабеля со штырьковыми разъемами
Разъемы аудиовыхода (2ch AUDIO OUT
•
Подключение прилагаемого аудио-видео кабеля
•
Многоканальный звук сжимается и выводится на 2
канала.
! Разъем цифрового аудиовыхода (OPTICAL)
•
Подключение оптоволоконного кабеля (доступен в про-
даже).
•
Через этот выход передаются цифровые данные.
" Разъем цифрового аудиовыхода (COAXIAL)
•
Подключение цифрового аудиокабеля. Подключайте
приобретаемый отдельно 75-Омный кабель с разъе-
мами.
•
Через этот выход передаются цифровые данные.
# Разъем выхода управления (ROOM TO ROOM/OUT)
•
Выходной разъем для проводного дистанционного уп-
равления.
•
Проконсультируйтесь с Вашим дилером DENON, если
Вы хотите использовать этот разъем.
$ Разъем входа управления (ROOM TO ROOM/IN)
•
Входной разъем для проводного дистанционного уп-
равления.
•
Проконсультируйтесь с Вашим дилером DENON, если
Вы хотите использовать этот разъем.
% Выходной разъем HDMI (HDMI)
•
Подключение кабеля HDMI (приобретается отдельно).
& Выходной разъем DVI-D-Video (DVI-D OUT)
•
Подключение 24-контактного кабеля DVI-D (приобре-
тается отдельно).
' Выходной разъем S-Video (S-VIDEO OUT)
•
Подключение кабеля S-Video (приобретается отдельно).
( Выходной разъем видеосигнала (VIDEO OUT)
•
Подключение прилагаемого аудио-видео кабеля.
) Выходной разъем компонентного видеосигнала
(COMPONENT VIDEO OUT)
•
Подключение видеокабеля (приобретается отдельно).
* Вход питания (АС IN)
•
Подключение прилагаемого шнура сетевого питания.

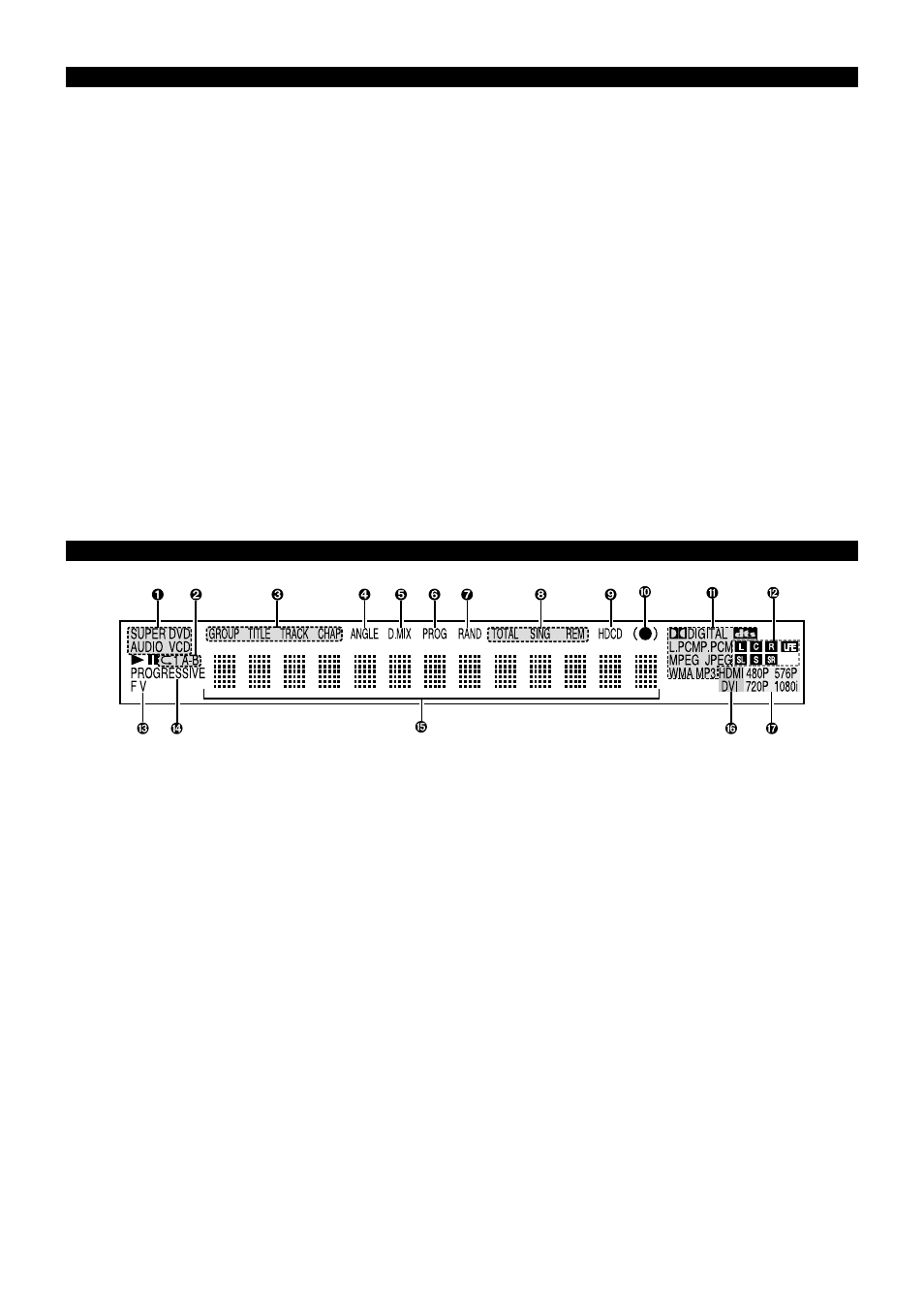

(3) Дисплей
Отображает тип воспроизводимого диска.
Отображает режим повтора.
Отображает имена разделов на воспроизводимом диске.
Светится при наличии на диске записи сцены с разных
углов.
Светится при возможности смешения аудиосигнала.
Светится в режиме воспроизведения в запрограммирован-
ном порядке.
Светится в режиме воспроизведения в случайном по-
рядке.
Светится в режиме отображения времени.
Светится в режиме воспроизведения HDCD
Светится при включенном SRS TruSurround.
Отображает текущий аудиоформат.
Отображает воспроизводимый звук
L:
Передний левый канал
С:
Центральный канал
R:
Передний правый канал
SL: Левый канал окружающего звука
S:
Канал монофонического окружающего звука
SR: Правый канал окружающего звука
LFE: Эффект низкой частоты
Отображает текущий тип видео
F: Фильм
V: Видео
Светится в режиме выхода сигнала с прогрессивной раз-
верткой.
Отображает раздел, номер дорожки и время воспроизведе-
н и я
Светится в режиме выхода сигнала (аудио или видео) че-
рез разъем HDMI èëè DVI (светится только один из HDMI
èëè DVI) (мигает при проверке подключения HDMI èëè
DVI-D).
Отображает текущий формат видео на разъемах HDMI èëè
DVI (мигает при проверке подключения HDMI èëè DVI-D).
(2) Задняя панель
