Перенавешивание дверей холодильника – Инструкция по эксплуатации haier AFD631GW
Страница 18
16

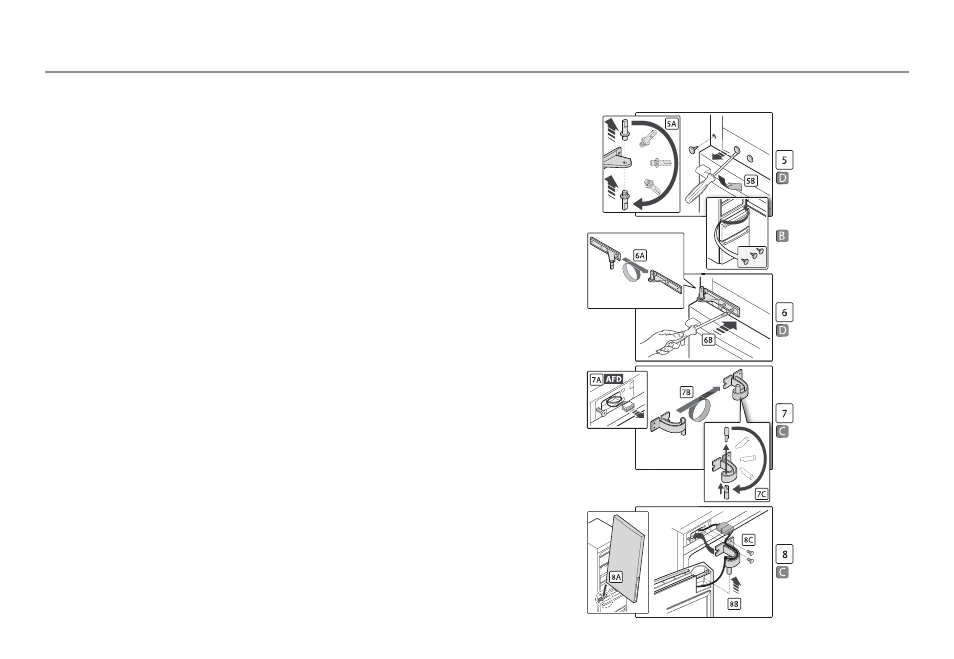

Перенавешивание дверей холодильника
Установка дверей холодильника слева
5.
6.
7.
8.
А) возьмите центральный шарнир и с помощью пинцета
отсоедините цилиндрическую направляющую, повер
ните ее на 180 градусов и вновь установите в шарнир;
В) используя обычную отвертку, достаньте три заглушки
с левой стороны холодильного шкафа и установите их с
правой стороны.
А) установите центральный шарнир с левой стороны,
закрепите болты.
А) слегка освободите болты на верхней части с левой
стороны холодильника;
B) возьмите верхний шарнир и переверните его;
C) достаньте цилиндрическую направляющую из
шарнира и установите его в его нижней части.
А) возьмите дверцу холодильного отделения и устано
вите ее на направляющую центрального шарнира;
B) установите верхний шарнир дверцы;
C) подключите разъем, идущий от дисплея, установите
шарнир с левой стороны и закрепите его с помощью
отвертки.
