10. Выход для подключения наушников (160
Ω о 32 Ω).
11. HDMI вход: мультимедийный интерфейс высокой четкости.
Подключение к устройствам с цифровыми сигналами, может
использоваться с ПК или сигналами видео HDTV.
12. Общий интерфейс (CI): гнездо модуля условного доступа
(САМ). Для просмотра данных каналов обратитесь к поставщику
услуг цифрового телевидения
13. SPDIF выход: SPDIF Настоятельно рекомендуется для
подключения высококачественного! звуковоспроизводящего
устройства.
14. Антенный вход: для подключения к TV внешней антенны.
15. Аудио вход: для подключения кабеля RCA к соответствующему
внешнему аудио/видео устройству, например видеомагнитофону
или игровой приставке. Используйте белый и красный разъемы
для внешнего аудио источника.
16. Видео вход: для подключения кабеля RCA к соответствующему
внешнему аудио/видео устройству, например видеомагнитофону
или игровой приставке. Используйте желтый разъем для
внешнего видео источника.
17. Компонентный вход: для получения изображения с
максимальным разрешением при подключении к основным
источникам видео: DVD – проигрывателю, видеокамере или
игровой приставке. Разьемы внешних компонентных устройств
имеют иногда маркировку Y, B-Y, R-Y или Y, Cb, Cr.
18. Вход VGA: для подключения к источникам аналоговых сигналов
VGA. Аудио PC поддерживает Джек 3.5 мм.
19. PC Audio вход: PC поддерживает Джек аудио 3,5
мм
20. SCART: для подключения аналогового видео и аудио от других
устройств, таких как DVD-плеер, видеомагнитофон или игровая
приставка.
21. HDMI вход: мультимедийный интерфейс высокой четкости.
Подключение к устройствам с цифровыми сигналами, может
использоваться с ПК или сигналами видео HDTV.
22. Вход USB: для подключения внешних USB устройств, например
для обработки файлов форматов MP3 и JPEG, а также для
использования функции Time Shift (сдвига по времени) и
функции записи.(подробное описание данных функций см. в
соответствующем разделе руководства по эксплуатации)
23. Шнур питания переменного тока: для подключения
телевизора к электрической розетке.
24. Выключатель питания : для отключения основного питания
телевизора.
25. Отверстия для крепления настенного кронштейна: Только
для настенного крепления.

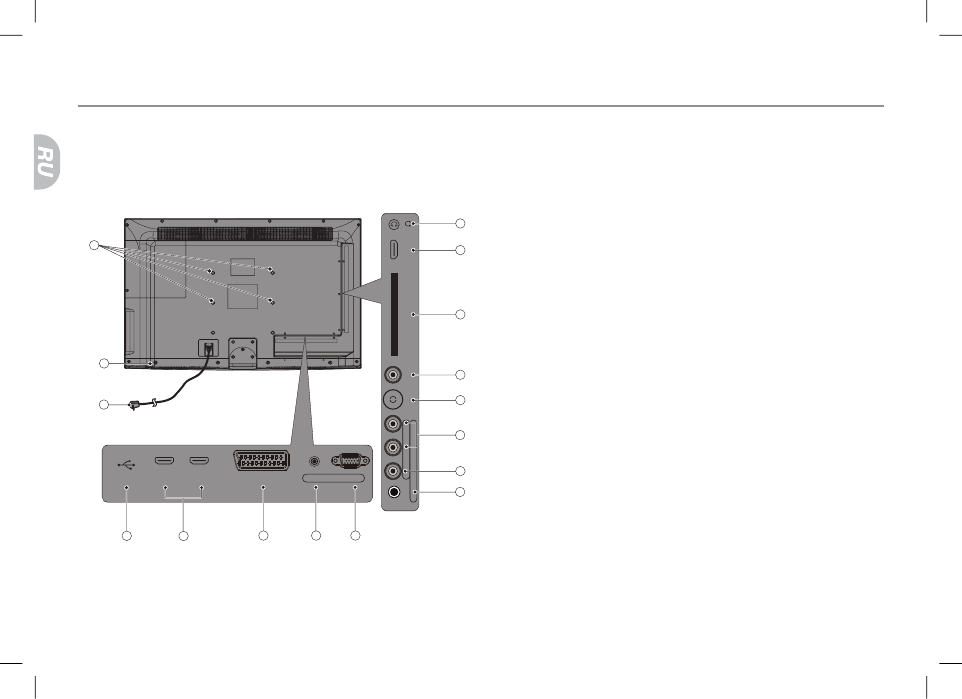

Общее знакомство с устройством ЖК-телевизора
