Установка кондиционера
32

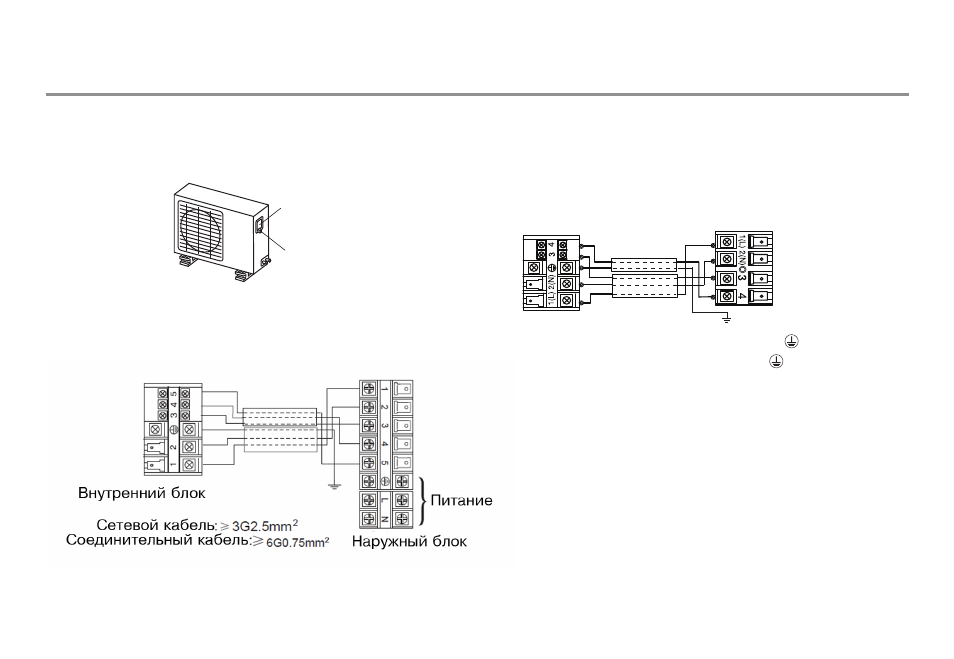

Подключение наружного блока
1. Снимите крышку электрического отсека наружного
блока.
2. Подключите соединительные провода к контактам так,
чтобы цифры, указанные на контактах внутреннего и
наружного блоков, совпадали.
Крышка
Винт
Внутренний блок Наружный блок
HSU-09HRA03/R2
HSU-12HRA03/R2
HSU-18HRA03/R2
HSU-22HRA03/R2
Внешний вид и схема эл.цепи кондиционера
могут быть изменены без предупреждения без
ухудшения потребительских свойств изделия.
Сетевой кабель
HSU-09(12) - ≥ 3G1.0mm2
HSU-18 - ≥ 3G1,5mm2
Соединительный кабель
HSU-09(12) - 1, 2, ≥ 3G1.0mm2
3, 4 ≥ 2G0.75mm2
HSU-18 - 1, 2, ≥ 3G1,5mm2
3, 4 ≥ 2G0.75mm2
